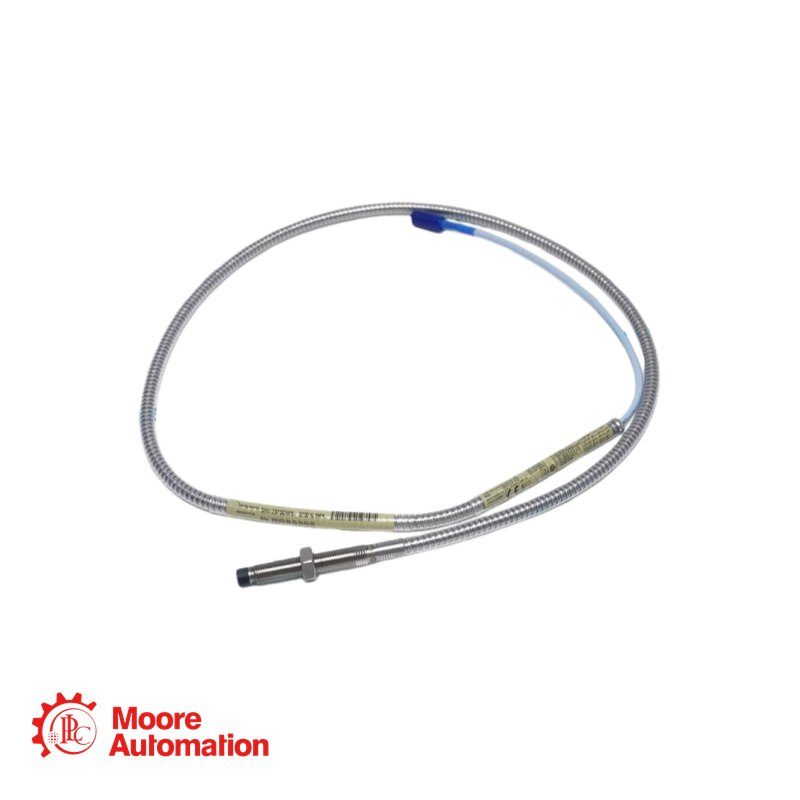

Bently Nevada 330102-60-96-10-02-CN Đầu dò tiệm cận

Liên hệ với chúng tôi

Việc bán hàng:

Điện thoại/
WhatsApp:

Ethư:

Địa chỉ:

Frida

+86 15359408275

sales5@mooreplc.com

Quận Siming, Hạ Môn, Phúc Kiến, Trung Quốc

Thông số kỹ thuật

Mã số linh kiện cơ bản: 330102 (Đầu dò 3300 XL 8 mm, ren 3/8-24 UNF, có vỏ bọc)
Chiều dài chưa ren (Tùy chọn AA): 60 = 6,0 inch.
Tổng chiều dài vỏ (Tùy chọn BB): 96 = 9,6 inch.
Tổng chiều dài đầu dò (Tùy chọn CC): 10 = 1,0 mét (3,3 feet).
Tùy chọn đầu nối và loại cáp (DD): 02 = Đầu nối ClickLoc đồng trục thu nhỏ, cáp tiêu chuẩn.
Tùy chọn phê duyệt của cơ quan (EE): Được thay thế bằng hậu tố khu vực.
Hậu tố đặc biệt: -CN = Cấu hình dành cho thị trường Trung Quốc.
Đường kính đầu dò: 8,0 mm (0,31 inch)
Ren vỏ đạn: 3/8-24 UNF-2A
Đầu vặn: 5/16 inch (để gắn dụng cụ lắp đặt)
Đai ốc khóa kèm theo: Đai ốc khóa lục giác 9/16 inch.

Câu hỏi thường gặp về sản phẩm

Câu 2: Đầu dò này có chiều dài vỏ tối đa. Trọng lượng và hiệu ứng đòn bẩy của thân kim loại dài này có ảnh hưởng đến các chỉ số rung động không, đặc biệt nếu được lắp đặt theo chiều ngang?

A: Trọng lượng tĩnh của thân đầu dò không ảnh hưởng đến phép đo độ rung của trục, vì đầu dò được gắn cố định và đo chuyển động tương đối giữa đầu dò và mục tiêu. Tuy nhiên, vẫn có những rủi ro về mặt cơ học:
Cộng hưởng: Vỏ máy dài, không có giá đỡ có thể có tần số tự nhiên nằm trong phạm vi hoạt động của máy. Nếu bị kích thích, nó có thể rung động độc lập, gây thêm nhiễu cho tín hiệu hoặc thậm chí gây ra hiện tượng mỏi cơ học.
Áp lực lên ren lắp đặt: Ở vị trí nằm ngang, trọng lượng dạng đòn bẩy tạo ra mômen uốn không đổi trên các ren ăn khớp, điều này có thể gây ra vấn đề trong nhiều chu kỳ nhiệt và vận hành.
Biện pháp khắc phục: Đảm bảo đầu dò được đỡ dọc theo chiều dài bằng ống gắn hoặc kẹp bổ sung để giảm thiểu phần nhô ra không được đỡ và tránh các vấn đề cộng hưởng.

Hỏi: Chúng tôi cần sử dụng đầu dò dài này trong ứng dụng nhiệt độ cao (khoảng 160°C). Đầu dò sẽ nóng, nhưng dây cáp và đầu nối sẽ nằm trong hộp nối có nhiệt độ thấp hơn. Có lưu ý đặc biệt nào về sự giãn nở nhiệt của thân kim loại dài này không?

A: Vâng, giãn nở nhiệt là một yếu tố quan trọng đối với các đầu dò dài. Thép không gỉ có hệ số giãn nở nhiệt xấp xỉ 17 µm/m·°C. Đối với vỏ dài 9,6" (0,244 m), nhiệt độ tăng 100°C sẽ gây ra sự giãn nở khoảng 0,41 mm (0,016 inch).
Tác dụng: Sự giãn nở này sẽ làm thay đổi khoảng cách vật lý giữa đầu dò và mục tiêu. Vì đầu dò được cố định ở phần ren, nên khi nóng lên, đầu dò sẽ nhô ra xa hơn vào bên trong máy, làm giảm khoảng cách này.
Bù sai số: Đây là sự thay đổi vật lý thực tế, không phải lỗi đo lường. Điện áp khe hở của hệ thống giám sát sẽ phản ánh chính xác sự thay đổi này. Bạn phải tính đến điều này trong các điểm đặt cảnh báo bằng cách thiết lập các giá trị tham chiếu khe hở "nóng" và "lạnh". Không nên hiểu toàn bộ sự dịch chuyển là chuyển động trục.
