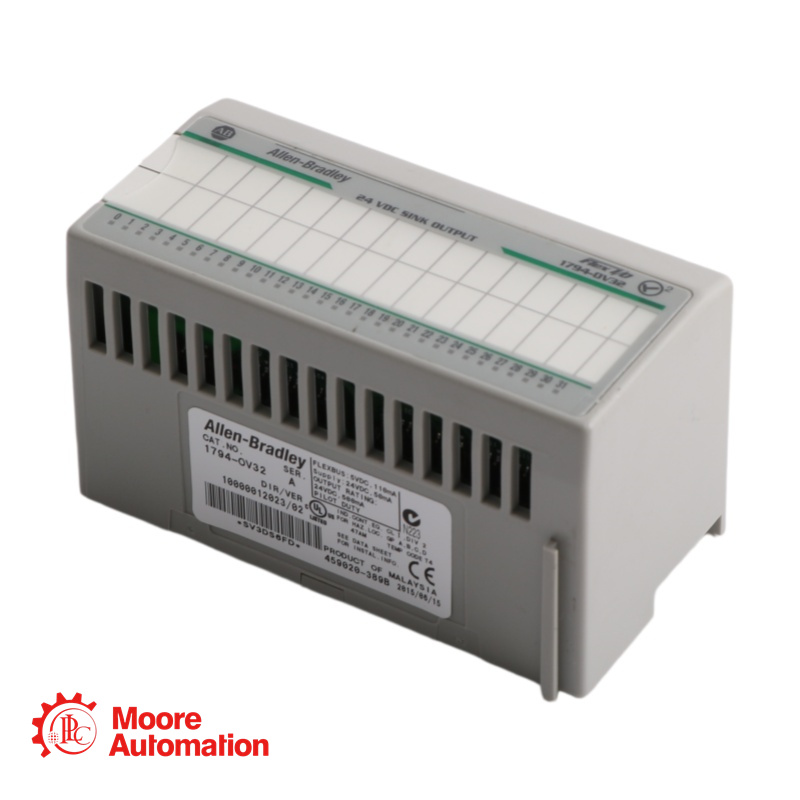

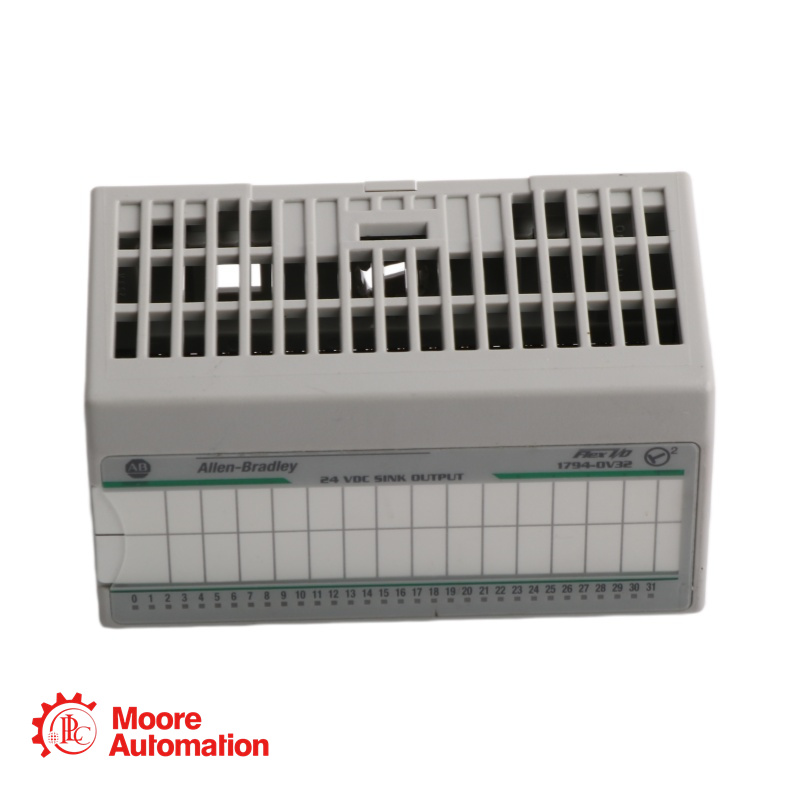

Mô-đun đầu ra nguồn PLC 1794-OV32

1794-OV32 Mô-đun đầu ra nguồn

Module 1794-OV32, thuộc dòng Flex I/O, được thiết kế như một module đầu ra rời rạc. Nó hỗ trợ tối đa 32 điểm đầu ra trong khi vẫn duy trì cấu hình điện áp đầu ra định mức là 24 VDC.

1794-OV32 Thông số kỹ thuật

Loại đầu vào/đầu ra: Đầu ra rời rạc
Số lượng kết quả đầu ra: 32 điểm
Điện áp đầu ra định mức: 24 VDC
Lắp đặt: Ray DIN
Loại đầu ra: Chìm
Cấp độ bảo vệ: IP20
Kiểu mô-đun: Kiểu mở
Đèn báo trạng thái: 32 đèn LED

1794-OV32 Câu hỏi thường gặp

Hỏi: Sự khác biệt giữa đầu ra chìm và đầu ra nguồn là gì?
A: Module 1794-OV32 sử dụng đầu ra kiểu sinking, nghĩa là kênh đầu ra của module chuyển tải xuống đất (chung). Thiết bị trường (tải) được kết nối giữa nguồn dương (+24 VDC) và đầu ra của module. Khi đầu ra BẬT, dòng điện sẽ chảy từ tải vào module rồi xuống đất. Cấu hình này cũng được gọi là đầu ra NPN, thích hợp để điều khiển các đầu vào trường kiểu sourcing.

Hỏi: Mô-đun này có bao gồm đế đấu nối hay được bán riêng?
A: Đế đấu nối được bán riêng. 1794-OV32 chỉ là mô-đun điện tử và phải được lắp đặt trên đế đấu nối FLEX I/O tương thích (ví dụ: 1794-TB3, 1794-TB32, 1794-TB3S, 1794-TB3G, v.v.) để cung cấp các kết nối dây dẫn tại hiện trường và giao tiếp bảng mạch chính.
