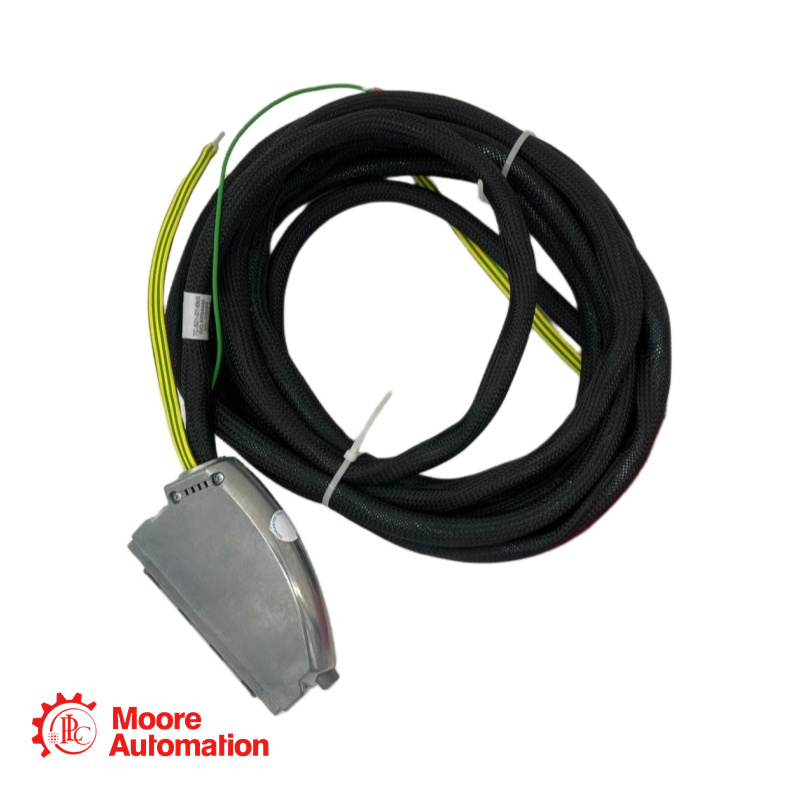

Cáp khe cắm I/O TC-505-01-6M0 ICS Triplex - Cáp kết nối khe cắm I/O

TC-505-01-6M0 Cáp khe cắm đồng hành

Cáp I/O SmartSlot bên trong dài 6,0 mét dùng để kết nối mô-đun đầu ra kỹ thuật số hoặc tương tự Trusted TMR với Bộ lắp ráp đầu cuối hiện trường (FTA). Được thiết kế để gán khe cắm từ xa trong kiến ​​trúc thay thế nóng trong môi trường Trusted SIS.

TC-505-01-6M0 Thông số kỹ thuật

Mã số linh kiện: TC-505-01-6M0
Dòng sản phẩm: Cáp I/O SmartSlot đáng tin cậy
Sổ tay tham khảo: ICSTT-RM313 (PD-TC500)
Chiều dài cáp: 6,0 mét (19,7 ft)
Số kênh được hỗ trợ: 40 kênh (TMR)
Ứng dụng: Ngõ ra nội bộ SmartSlot, Mô-đun sang FTA
Loại mô-đun: Đầu ra kỹ thuật số 24/120 Vdc, Đầu ra tương tự
Tương thích với tính năng cắm nóng: Có (Gán khe cắm từ xa thông qua SmartSlot)
Cấu trúc cáp: Nhiều lõi với lớp chắn tổng thể, dây dẫn nguồn tích hợp.
Chiều dài tối đa được khuyến nghị 15 m (theo hướng dẫn về cáp Trusted I/O)

TC-505-01-6M0 Câu hỏi thường gặp

Hỏi: Dây cáp này có truyền tải điện trường không?
A: Vâng, giống như các cáp đầu ra của khe cắm Companion, TC-505 tích hợp hệ thống dây dẫn cho cả tín hiệu đầu ra và phân phối nguồn điện tại hiện trường. Điều này bao gồm các kết nối cho nguồn điện tại hiện trường, đường hồi nguồn tại hiện trường và điện áp tham chiếu 0V cần thiết để mô-đun đo điện áp đầu ra một cách chính xác.

Hỏi: Tôi có thể sử dụng cáp này nếu thiết bị FTA nằm ở một tủ thiết bị khác, ở vị trí xa không?
A: Không. TC-505 được chỉ định là cáp nội bộ.

Hỏi: "-01" trong mã số phụ tùng có nghĩa là gì?
A: Các hậu tố cách điện tiêu chuẩn của cáp I/O đáng tin cậy là "-02" (Ít khói, không halogen, chống cháy theo tiêu chuẩn IEC 60332-3 Loại A) và "-03" (Được chứng nhận UL).
