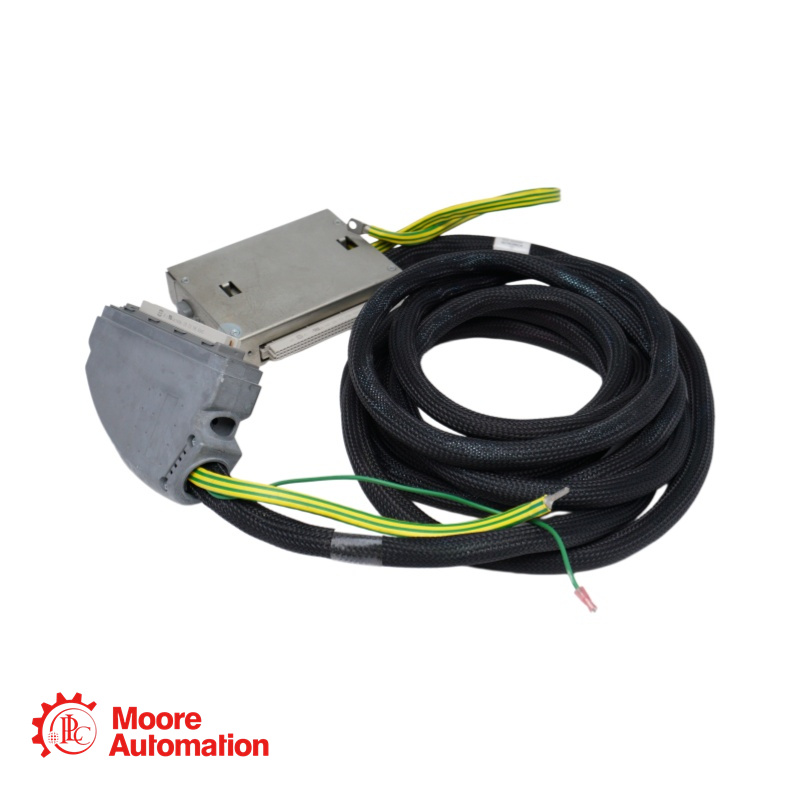

Cáp khe cắm I/O TC-205-01 ICS Triplex - Cáp kết nối khe cắm I/O

TC-205-01 Cáp nguồn quạt

Cáp đầu ra kỹ thuật số hoặc tương tự 24 Vdc/120 Vdc được lắp ráp sẵn để kết nối mô-đun đầu ra Trusted TMR với Bộ lắp ráp đầu cuối trường (FTA) bên trong. Có sẵn với vỏ bọc LSZH (-02) hoặc được chứng nhận UL (-03), với chiều dài tùy chỉnh được chỉ định theo gia số 0,5 m.

TC-205-01 Thông số kỹ thuật

Loại cáp: Khe cắm I/O bổ sung, loại TC-205
Chức năng: Kết nối đầu ra 40 kênh từ mô-đun Trusted đến FTA nội bộ.
Môi trường ứng dụng: Chỉ sử dụng nội bộ. Kết nối được thực hiện trong cùng một thiết bị hoặc thiết bị liền kề.
Khả năng tương thích điện áp: Được thiết kế cho các mô-đun đầu ra kỹ thuật số hoặc tương tự 24 Vdc và 120 Vdc.
Cấu hình vật lý: Ba bó cáp đa lõi (Tín hiệu, Đường hồi nguồn tại hiện trường, Nguồn cấp điện tại hiện trường).
Cổng kết nối (phía khung máy): 2 x 96 chân loại 'C' trong một hộp có chiều rộng gấp đôi.
Đầu nối (phía FTA): 1 x đầu nối 96 chân loại 'R', 1 x đầu nối BLZF 5 chân, 1 x đầu cắm AMP 6 chân.
Tách vỏ cáp: 1,5 m vỏ cáp được tách ở cả hai đầu, bọc trong lớp vỏ nylon Rilgain.

TC-205-01 Câu hỏi thường gặp

Hỏi: Chức năng của các dây cáp bổ sung trong cụm TC-205 là gì?
A: Khác với các loại cáp đầu vào đơn giản, TC-205 sử dụng ba cáp đa lõi. Cáp chính truyền 40 kênh tín hiệu đầu ra đến FTA. Cáp 2 (với đầu nối BLZF 5 chân) quản lý đường dẫn hồi nguồn điện tại hiện trường, trong khi Cáp 3 (với đầu cắm AMP 6 chân) cung cấp nguồn điện từ thiết bị T8290 hoặc T8297 đến hiện trường. Việc đấu dây tham chiếu 0 V đúng cách là rất cần thiết để mô-đun có thể đo chính xác điện áp đầu ra của nó.

Hỏi: Tôi có thể sử dụng cáp này nếu thiết bị FTA nằm ở khoang tủ khác không?
A: Không. Cáp TC-205 được định nghĩa là cáp nội bộ, được thiết kế để kết nối trong cùng một tủ hoặc các tủ liền kề. Nếu FTA nằm trong một tủ riêng biệt, ở xa, bạn phải sử dụng cáp TC-207 (Bên ngoài), loại cáp này có thêm các tính năng bảo vệ để định tuyến giữa các tủ.

Hỏi: Nếu tôi cần dây cáp dài hơn 15 mét thì sao?
A: Mặc dù có thể sản xuất các đoạn dây dài hơn 15 m theo yêu cầu, nhưng chúng tôi không khuyến khích điều đó. Vượt quá khoảng cách tối đa được khuyến nghị này có thể dẫn đến các vấn đề như sụt áp đáng kể, lệch tín hiệu, tăng nhiễu xuyên âm và nhiễu điện, có thể ảnh hưởng đến độ tin cậy của hệ thống an toàn.
