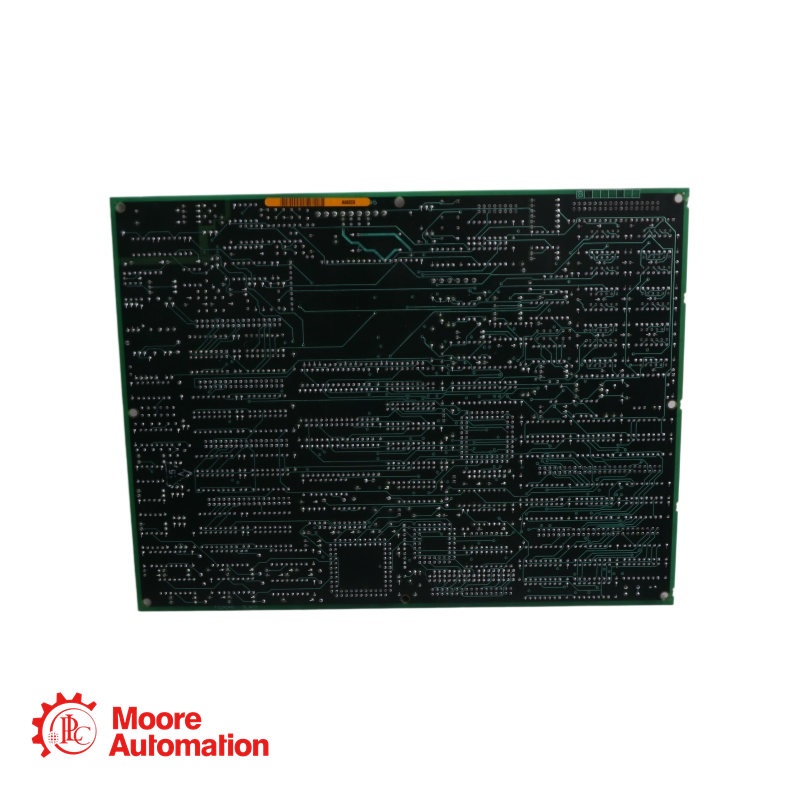

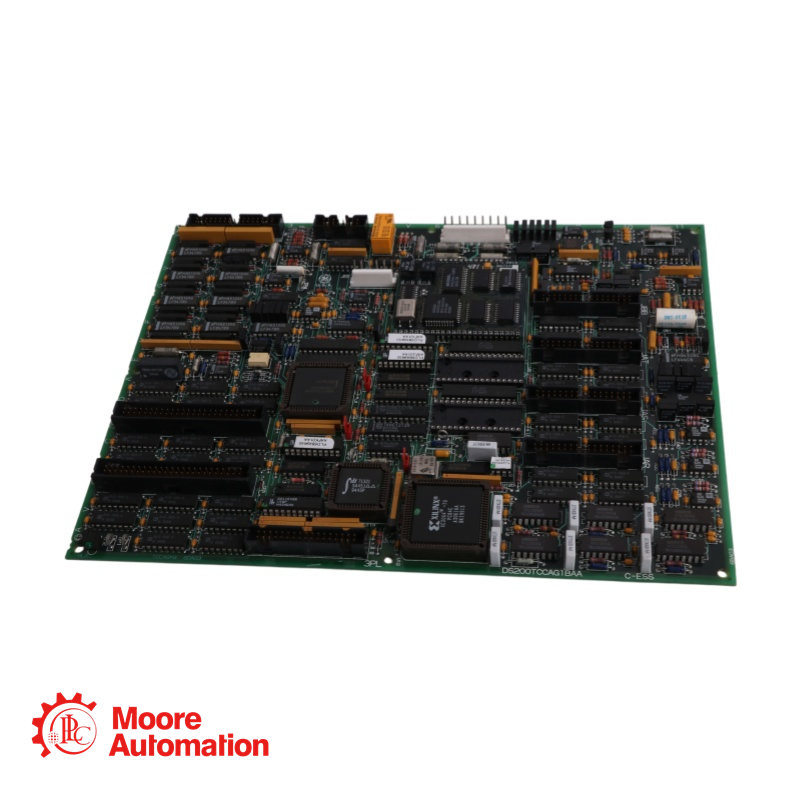

Bo mạch I/O tương tự GE DS215TCCAG1BZZ01A DS200TCCAG1BAA

DS215TCCAG1BZZ01A DS200TCCAG1BAA TC2000 là bo mạch I/O tương tự chung được sản xuất và thiết kế bởi General Electric như một phần của dòng Mark V được sử dụng trong hệ thống điều khiển tuabin khí GE Speedtronic. Bo mạch I/O tương tự chung (TCCA), nằm trong lõi, có chức năng hiệu chỉnh và xử lý tín hiệu tương tự từ các bo mạch đầu cuối CTBA, TBQA và TBCA được gắn trong lõi. Các tín hiệu này bao gồm đầu vào và đầu ra 4–20 mA, đầu vào RTD, đầu vào cặp nhiệt điện, đầu vào điện áp trục và đầu vào dòng điện trục. Các tín hiệu được ghi vào bo mạch STCA thông qua đầu nối 3PL.

Cái này DS215TCCAG1BZZ01A DS200TCCAG1BAA Sản phẩm mạch in này được sản xuất bởi General Electric, đặc biệt dành cho hệ thống điều khiển tuabin Mark V của họ. Dòng Mark V mà mạch in DS200TCCAG1BAA thuộc về có các ứng dụng cụ thể trong hệ thống quản lý và điều khiển của các cụm truyền động tự động tuabin gió, khí và hơi nước phổ biến và tương thích.

Cái này DS215TCCAG1BZZ01A DS200TCCAG1BAA Dòng sản phẩm Mark V của PCB vẫn là một dòng sản phẩm được đánh giá cao, vì đây là một trong những dòng sản phẩm Mark cuối cùng của General Electric sử dụng công nghệ hệ thống điều khiển Speedtronic được cấp bằng sáng chế, lần đầu tiên được giới thiệu cùng với sự ra mắt của dòng Mark I vào cuối những năm 1960.

Cái này DS215TCCAG1BZZ01A DS200TCCAG1BAA PCB này không phải là sản phẩm được General Electric thiết kế hoặc phát triển ban đầu cho vai trò chức năng cụ thể của nó; sản phẩm đó chính là bo mạch analog I/O TC2000 DS200TCCAG1, thiếu cả ba phiên bản sản phẩm quan trọng của thiết bị DS200TCCAG1BAA này.

Bo mạch TCCA quản lý việc điều chỉnh tín hiệu từ nhiều bo mạch đầu cuối bên trong lõi như thế nào?

Bo mạch TCCA thu thập các tín hiệu tương tự từ các bo mạch đầu cuối CTBA, TBQA và TBCA. Sau đó, nó xử lý các tín hiệu này—cho dù đó là vòng dòng điện, RTD hay cặp nhiệt điện—và chuẩn hóa chúng để giao tiếp với Bộ xử lý I/O thông qua đầu nối 3PL.

Bộ kết nối 3PL đóng vai trò gì trong việc truyền thông hệ thống cho bo mạch TCCA?

Đầu nối 3PL đóng vai trò là cầu nối dữ liệu chính, truyền tất cả các tín hiệu analog đã được xử lý từ bo mạch TCCA đến bộ xử lý I/O, cho phép giám sát và điều khiển theo thời gian thực.

Tại sao chân nối JP2 lại quan trọng trong quy trình kiểm tra bo mạch?

JP2 vô hiệu hóa bộ dao động tích hợp trên bo mạch, do đó đây là một thiết lập phần cứng quan trọng khi thực hiện các bài kiểm tra chẩn đoán hoặc kiểm tra tại nhà máy ở cấp độ bo mạch cụ thể.

Bo mạch TCCA phân biệt và xử lý các loại RTD khác nhau như thế nào trong quá trình hoạt động?

Loại RTD được chọn thông qua các hằng số cấu hình I/O. Bo mạch sử dụng dòng điện kích thích cố định và đo sự thay đổi điện áp do biến thiên điện trở, từ đó hiệu chỉnh các giá trị cho phù hợp.
