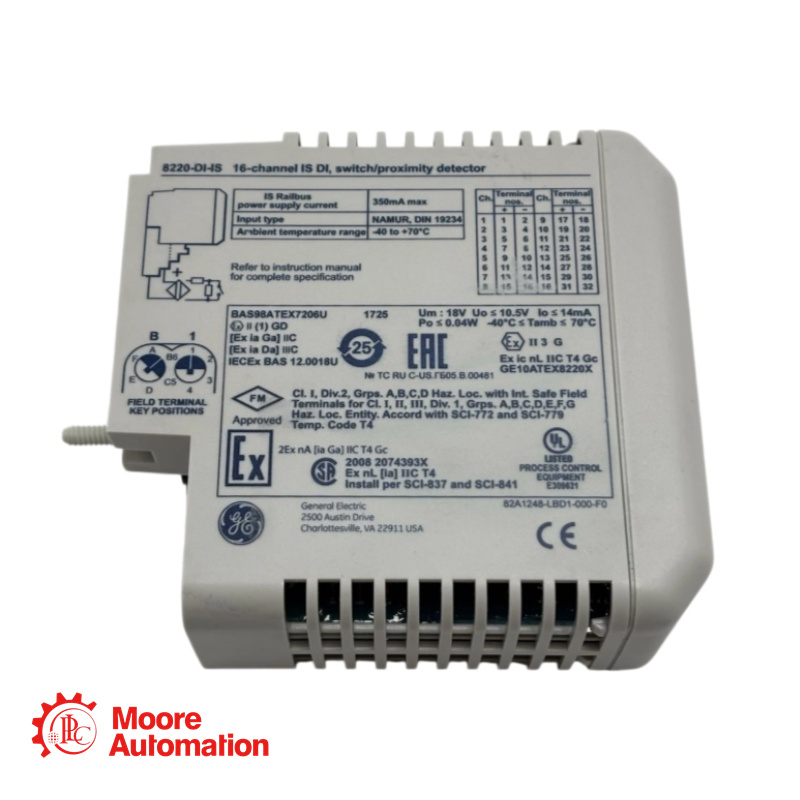

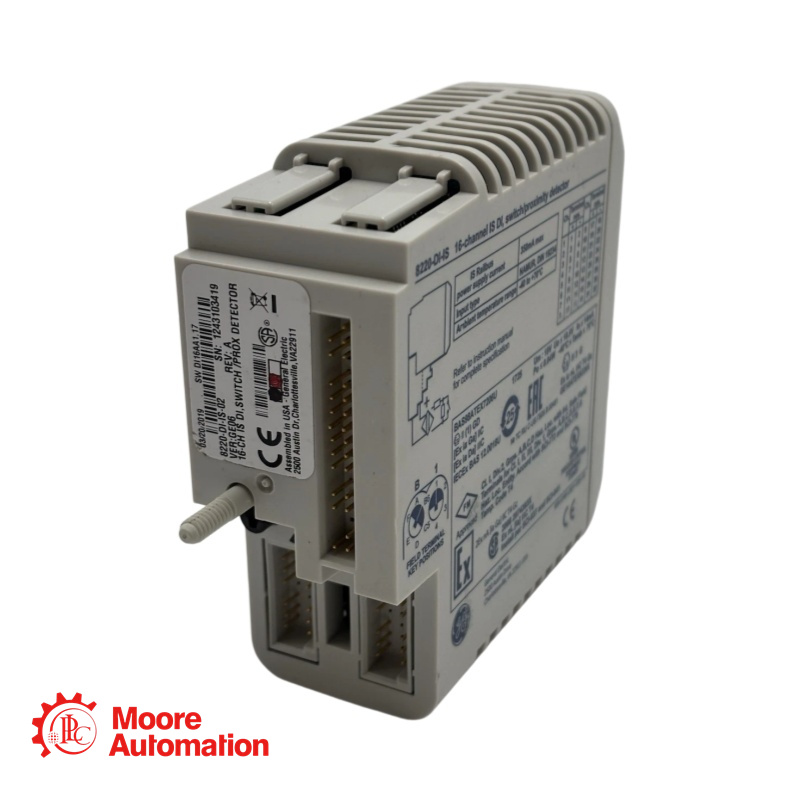

Mô-đun đầu vào rời rạc MTL 8220-DI-IS

Xem giá tại đây:

Trưởng phòng bán hàng: Frida

Số điện thoại/WhatsApp: +86 15359408275

E-mail: sales5@mooreplc.com

Thông tin cơ bản

Nhà sản xuất: MTL Instruments (Eaton)
Dòng sản phẩm: I/O dòng MTL8000
Chức năng: Đầu vào kỹ thuật số IS 16 kênh (Giao diện công tắc / cảm biến tiệm cận)
Ứng dụng chính: Thu thập tín hiệu khu vực nguy hiểm Vùng 0 / Phân khu I 1

Mô tả sản phẩm

Module đầu vào 8220-DI-IS là một module an toàn nội tại mật độ cao, được thiết kế để giao tiếp với tối đa 16 thiết bị hiện trường đặt trong các khu vực nguy hiểm. Nó chấp nhận tín hiệu từ các tiếp điểm khô, thiết bị đơn giản hoặc các bộ dò tiệm cận tuân thủ tiêu chuẩn NAMUR.

Thông số kỹ thuật

Lĩnh vực ứng dụng

Ngành Hóa chất & Hóa dầu: Giám sát số lượng lớn các van điều khiển bằng tay, công tắc áp suất và công tắc mức trong các kho chứa bể.
Hệ thống điều khiển tuabin: Giao diện cho các tiếp điểm báo động cảm biến rung (đầu dò tiệm cận) với LFD để đảm bảo tính toàn vẹn của vòng điều khiển.
Bảng điều khiển báo cháy & khí gas: Giám sát các nút báo cháy thủ công và đầu báo khói/nhiệt đặt tại các khu vực xử lý nguy hiểm.
Đường sắt & Giao thông vận tải: Phản hồi trạng thái từ thiết bị tín hiệu ven đường ray trong trường hợp yêu cầu an toàn nội tại.

Câu hỏi thường gặp - 8220-DI-IS

Hỏi: Chức năng phát hiện lỗi đường dây (LFD) hoạt động như thế nào?k trên mô-đun này?
A: Mô-đun này giám sát tổng trở kháng của vòng mạch.
Hoạt động bình thường: Điện trở tương ứng với dòng điện NAMUR (1,2mA - 2,1mA).
Mạch hở: Điện trở vòng > 90 kΩ. Mô-đun báo lỗi (Đứt dây).
Ngắn mạch: Điện trở vòng < 100 Ω. Mô-đun báo lỗi (Ngắn mạch dây).
Lưu ý: Chức năng LFD có thể được bật hoặc tắt cho từng kênh thông qua cấu hình phần mềm để phù hợp với kiểu đấu dây tiếp điểm khô đơn giản.

Hỏi: Tôi có thể sử dụng mô-đun này cho các ứng dụng đếm tốc độ cao không?
A: Có giới hạn. Tần số đầu vào tối đa là 20 Hz và độ rộng xung tối thiểu có thể phát hiện được là 45 ms. Thiết kế này dành cho sử dụng phương pháp đếm xung cơ học chậm (ví dụ: lưu lượng kế tuabin với đầu ra công tắc lưỡi gà) thay vì phản hồi bộ mã hóa quay tốc độ cao.

Hỏi: Sự khác biệt giữa thiết bị đầu cuối hiện trường 8623-FT-IS và 8624-FT-IS là gì?
A:
8623-FT-IS: Khối đấu nối tiêu chuẩn cho tất cả 16 kênh.
8624-FT-IS: Khối đấu nối chuyên dụng cung cấp khả năng ngắt mạch vòng (cầu chì/bộ ngắt mạch riêng biệt) cho 8 kênh. Khối này được sử dụng để ghi đè bảo trì mà không cần tắt nguồn toàn bộ mô-đun.
