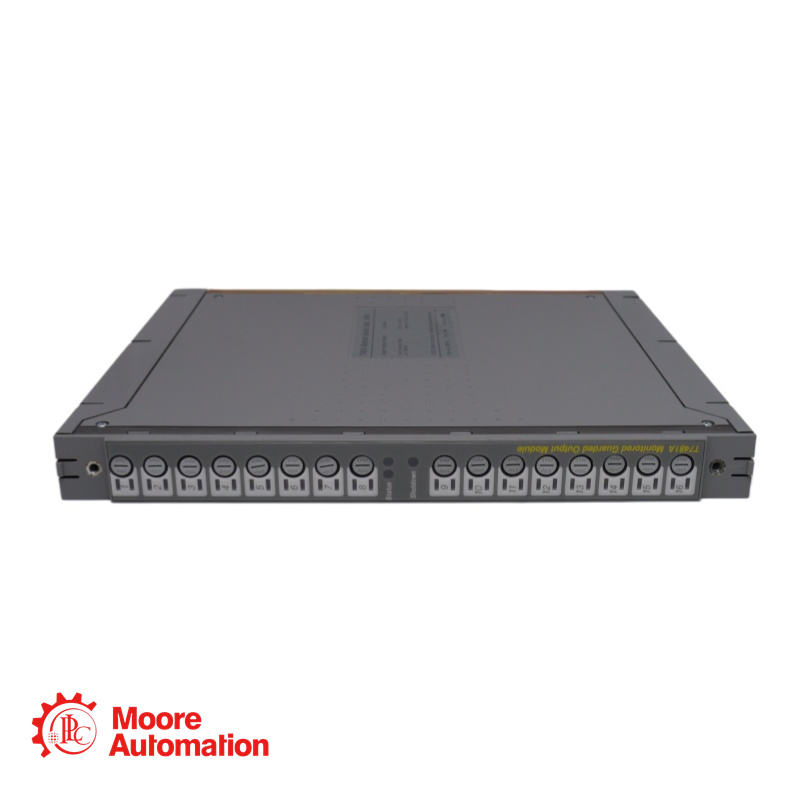

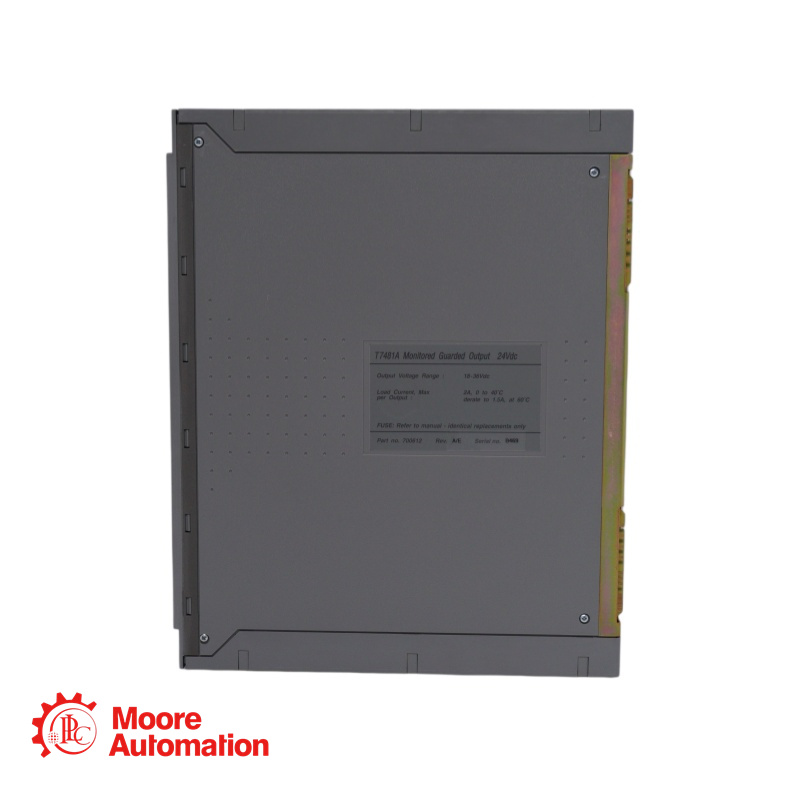

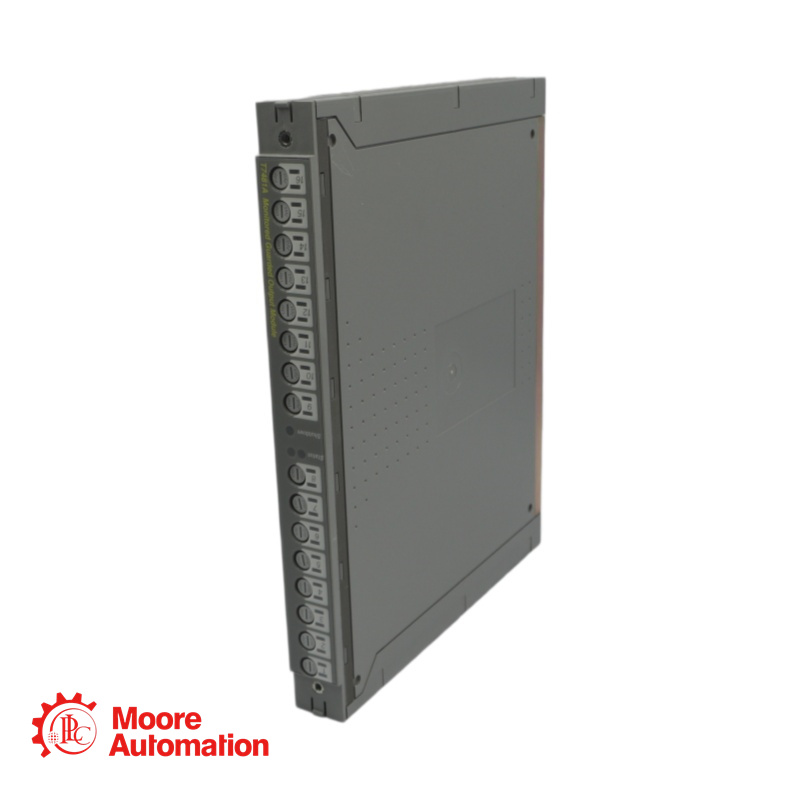

T7481 - Mô-đun đầu ra được giám sát và bảo vệ bởi ICS

Mô-đun đầu ra được giám sát và bảo vệ ICS T7481

Quản lý bán hàng: Frida

E-mail: sales5@mooreplc.com

Module T7481 là module đầu ra được giám sát và bảo vệ 24 VDC được thiết kế cho các ứng dụng đầu ra an toàn cao. Nó cung cấp 16 đầu ra được bảo vệ (chia thành hai nhóm tám) với chức năng giám sát đường dây tích hợp cho các mạch hở và ngắn mạch. Module này có thiết kế dự phòng kép, đảm bảo rằng không có lỗi đơn lẻ nào bên trong module có thể vô tình cấp nguồn cho đầu ra. Nó có thể thay thế nóng và hỗ trợ cấu hình an toàn (một module) hoặc chịu lỗi (hai module song song). Module này được chứng nhận TÜV đạt cấp độ rủi ro 5.

Dải điện áp nguồn: 18 đến 36 VDC
Số lượng sản phẩm đầu ra: 16 (hai nhóm, mỗi nhóm 8 sản phẩm)
Dòng điện tải trên mỗi điểm (0–40°C): 2 A
Dòng điện tải trên mỗi điểm (ở 60°C): 1,5 A (đã điều chỉnh công suất)
Dòng tải tối thiểu: 20 mA (5 mA đối với T7481A)
Sụt áp khi bật nguồn: 1,0 V (tối đa)
Dòng rò khi tắt (một mô-đun): tối đa 5 mA
Dòng rò khi tắt (Mô-đun kép): tối đa 7,5 mA
Dòng điện đột biến (đỉnh): 3,5 A (dây đốt/tụ điện/cảm ứng)
Cách ly điện: 2500 V (từ mạch trường đến mạch logic)

Hỏi: Dòng điện tải tối thiểu cho T7481 là bao nhiêu?
A:T7481: 20 mA
T7481A: 5 mA
Nếu tải nhỏ hơn giá trị quy định, dòng rò ở trạng thái tắt có thể ngăn tải tắt hoàn toàn.

Hỏi: Tôi có thể sử dụng một thiết bị T7481 duy nhất cho các ứng dụng đòi hỏi độ an toàn cao không?
A: Đúng vậy. Một mô-đun duy nhất cung cấp khả năng hoạt động an toàn – bất kỳ lỗi nào cũng sẽ khiến đầu ra tắt (ngắt điện).

Hỏi: Làm thế nào để đạt được khả năng chịu lỗi?
A: Kết nối hai mô-đun T7481 song song và cấu hình chúng ở Chế độ kép trong trình chỉnh sửa cấu hình I/O. Điều này cho phép tháo/thay thế một mô-đun mà không làm gián đoạn việc điều khiển tải.

Hỏi: Điều gì sẽ xảy ra nếu nguồn điện trường không được kết nối?
A: Tất cả các đầu ra trong nhóm bị ảnh hưởng sẽ báo lỗi tải/cầu chì vì quá trình kiểm tra mạch đầu ra giám sát dòng điện.
