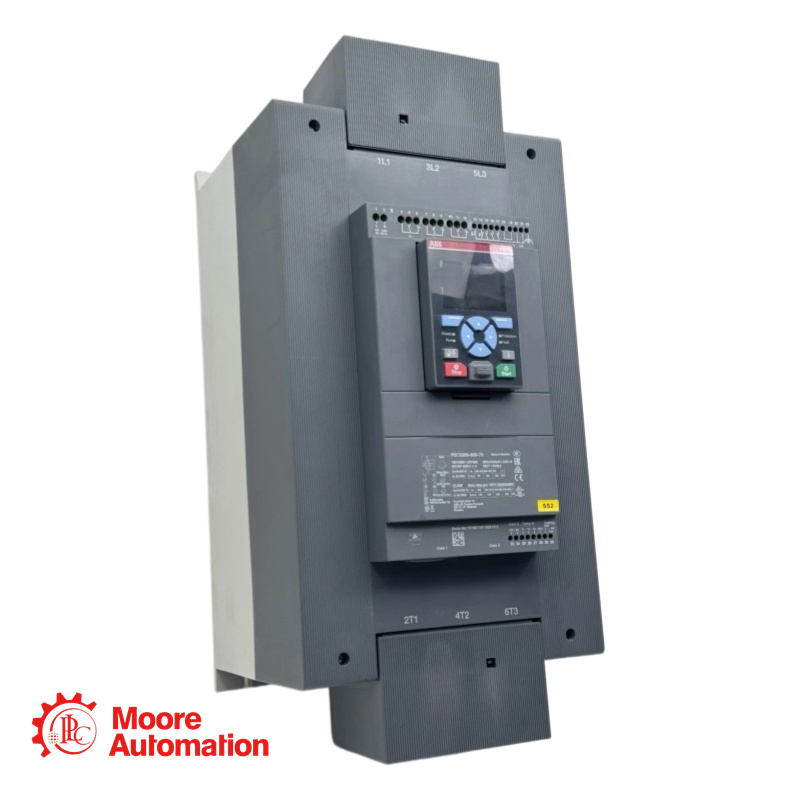

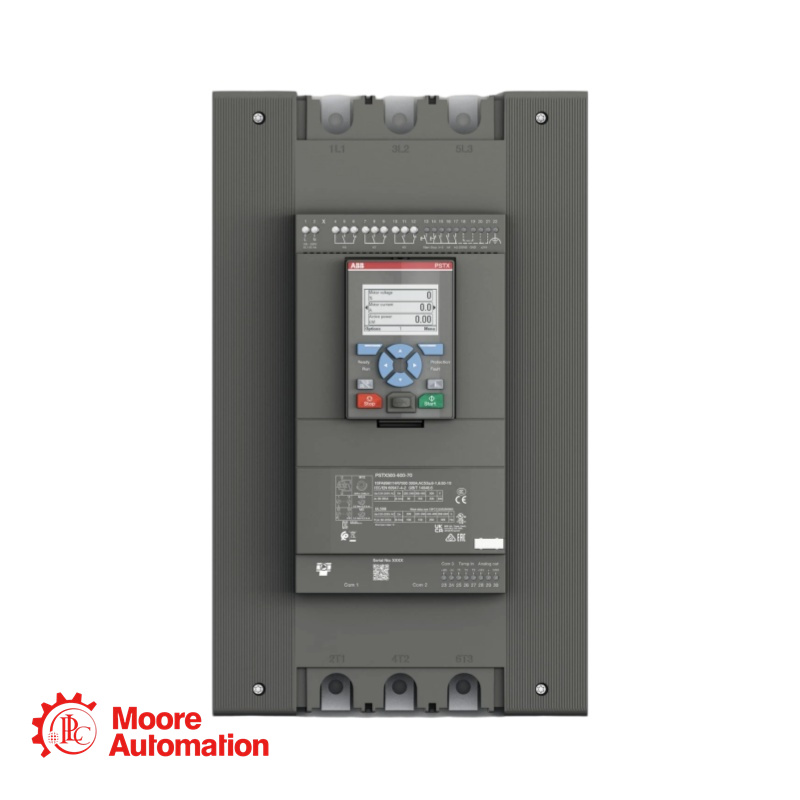

1SFA898114R7000 PSTX300-600-70 Bộ khởi động mềm

Bộ khởi động mềm PSTX300-600-70 có dòng điện hoạt động tối đa định mức là 300 A với dải điện áp hoạt động từ 208...600 V AC. Điện áp điều khiển định mức nằm trong khoảng 100...250 V AC ở tần số 50/60 Hz. PSTX có tính năng khởi động và dừng mềm ba pha thông qua điện áp hoặc mô-men xoắn. ​​Nó có tính năng bypass tích hợp để dễ dàng lắp đặt và tiết kiệm năng lượng. Tín hiệu RUN, TOR và Event có sẵn từ các đầu ra rơle ở trạng thái NO (thường mở). PSTX có các chức năng như giới hạn dòng điện, khởi động nhanh, đầu ra analog, EOL, sưởi ấm động cơ và làm sạch bơm. PSTX cũng có các tính năng như chạy chậm, phanh, phanh dừng, chẩn đoán, khởi động tuần tự và chế độ bơm khẩn cấp/chữa cháy theo tiêu chuẩn. Để tương tác với PSTX, nó có màn hình đồ họa đầy đủ có thể tháo rời với xếp hạng IP66 và khả năng chịu lửa ngoài trời gấp 4 lần. Có bốn cách để giao tiếp với PSTX. Có thể thực hiện bằng các đầu vào nối dây cứng Start/Stop/Reset lỗi, và bằng ba đầu vào kỹ thuật số có thể lập trình. Một lựa chọn phổ biến khác là giao tiếp Fieldbus tích hợp sẵn, Modbus RTU và bao gồm các mô-đun ANYBUS tùy chọn với tất cả các giao thức chính như Profinet, Profibus, Modbus TCP, Ethernet IP và các giao thức khác. Một cách khác để giao tiếp với PSTX là sử dụng bộ chuyển đổi bên ngoài và đầu cắm Fieldbus. PSTX là giải pháp thay thế hoàn chỉnh cho mọi ứng dụng khởi động động cơ. Nó phù hợp với các động cơ ba pha cỡ trung bình đến lớn với dòng điện định mức từ 30...1250 A khi đấu nối thẳng hoặc 52...2160 A khi đấu nối tam giác. Các ứng dụng điển hình là, ví dụ, máy bơm, quạt, máy nén và băng tải.

Thông số kỹ thuật của 1SFA898114R7000 PSTX300-600-70

Điện áp hoạt động định mức: 208 ... 600 V AC
Điện áp nguồn điều khiển định mức (Us): 100 ... 250 V AC
Điện áp mạch điều khiển định mức (Uc): 24 V DC
Tần số định mức: (f) 50/60 Hz
Tần số mạch chính: 50 / 60 Hz
Công suất hoạt động định mức - Kết nối nối tiếp (Pe): (230 V) 90 kW
(400 V) 160 kW
(500 V) 200 kW
Dòng điện định mức hoạt động - Kết nối nối tiếp (Ie): 300 A
Công suất hoạt động định mức - Kết nối Delta bên trong: (230 V) 160 kW
(400 V) 257 kW
(500 V) 355 kW
Dòng điện định mức hoạt động - Kết nối Delta bên trong: 515 A
Tỷ lệ hệ số dịch vụ: 100%
Bảo vệ quá tải: Tích hợp chức năng bảo vệ quá tải điện tử.
Hệ thống bảo vệ quá tải điện tử tích hợp: Có
Công suất khởi động ở dòng điện định mức tối đa Ie: 4 × Ie trong 10 giây
Thời gian tăng tốc: 1 ... 120 giây

Câu hỏi thường gặp về 1SFA898114R7000 PSTX300-600-70

Hỏi: Tôi có thể sử dụng PSTX300 với hệ thống 600 V không?
A:Vâng. Điện áp hoạt động định mức là 208 ... 600 V AC. Tuy nhiên, công suất định mức chỉ được liệt kê đến 500 V. Đối với hoạt động ở điện áp 600 V, bạn phải giảm công suất định mức hoặc tham khảo hướng dẫn sử dụng đầy đủ để biết bảng công suất 600 V.
Hỏi: Tôi có cần rơle quá tải bên ngoài không?
A: Không. PSTX300 có tính năng bảo vệ quá tải điện tử tích hợp. Điều này giúp loại bỏ nhu cầu sử dụng rơle quá tải nhiệt riêng biệt.
Hỏi: Mức độ bảo vệ là bao nhiêu?
A: Các đầu nối chính có xếp hạng IP00 (mở, không có vỏ bảo vệ).
Để đảm bảo an toàn, thiết bị phải được lắp đặt bên trong một vỏ bảo vệ (tối thiểu IP20).

Ghi chú kỹ thuật

Ở chế độ nối tiếp, dòng điện khởi động mềm là yếu tố giới hạn (tối đa 300 A).
Ở chế độ Inside Delta, bộ khởi động mềm chỉ dẫn 58% dòng điện lưới, cho phép động cơ hoạt động với công suất cao hơn từ cùng một thiết bị.
Động cơ phải có thể tiếp cận cả 6 cực (U1, V1, W1, U2, V2, W2).
Động cơ phải được cấu hình để chạy theo kiểu tam giác (không phải kiểu sao).
Bộ khởi động mềm được đấu dây giữa các cực của động cơ, chứ không phải giữa nguồn điện lưới và động cơ.
