Mô tả về IC660BBA104

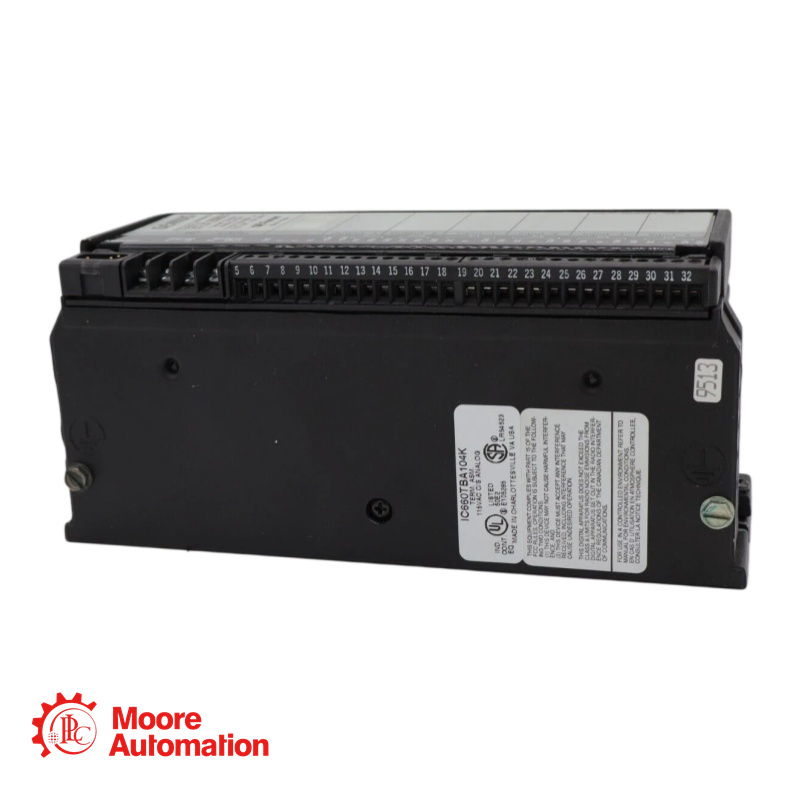

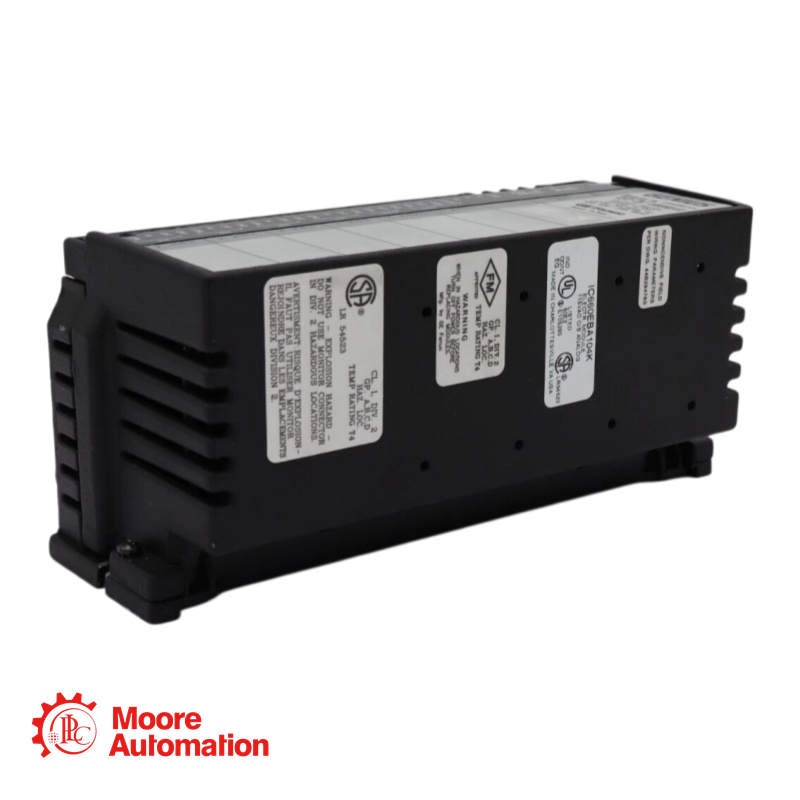

GE Fanuc IC660BBA104 là một khối I/O thông minh được thiết kế để giao tiếp với bộ điều khiển lập trình được với tối đa bốn đầu vào analog 4-20mA và hai đầu ra analog 4-20mA. Nó được cấp nguồn bằng nguồn 115VAC/125VDC. Mô-đun này có các kênh đầu vào được cách ly hoàn toàn, mỗi kênh cung cấp nguồn vòng lặp 24V, giúp đơn giản hóa việc đấu dây cho các bộ phát hai dây. Chức năng chẩn đoán nâng cao có thể cấu hình bằng phần mềm, bao gồm phát hiện dây hở và kiểm tra lỗi phản hồi, đảm bảo độ tin cậy của hệ thống mà không cần hiệu chuẩn thủ công.

Sáu mạch tương tự 4-20 mA: 4 đầu vào và 2 đầu ra
Các kênh riêng biệt
Không cần hiệu chỉnh người dùng để vận hành.
Có thể cấu hình bằng phần mềm
Chẩn đoán nâng cao
Điều khiển mô-đun chuyển mạch bus chuyên dụng

Tham số

Điện áp nguồn: 98-132 VAC / 105-145 VDC
Dòng điện tối đa: 250mA (AC) / 140mA (DC)
Tần số/Độ gợn sóng: 47-63 Hz (AC) / Độ gợn sóng tối đa 10% (DC)
Thời gian ngắt nguồn: 1 chu kỳ (AC) / tối thiểu 10 ms (DC)
Cách ly (giữa các khối): 1500V trong một phút
Cách ly (giữa các nhóm): 1500V RMS
Điều khiển BSM: Chuyển đổi một BSM 24/48 VDC (IC66*BSM021)
Số lượng đầu vào: 4
Dải dòng điện: 4mA đến 20mA
Khả năng chịu quá tải: 0mA đến 25mA
Độ phân giải: 1 µA
Thời gian chuyển đổi: 16,6ms đến 400ms (người dùng có thể lựa chọn)
Trở kháng đầu vào: 100 Ohms±5%

Câu hỏi thường gặp

Thông báo lỗi "Open Wire" (Dây hở) trên kênh đầu vào có nghĩa là gì?
A: Khối này cung cấp nguồn điện 24V trên mỗi kênh đầu vào để cấp nguồn cho các bộ phát 2 dây. Chức năng chẩn đoán "Dây hở" cho biết dòng điện chạy trong mạch đã giảm xuống dưới 2mA, thường do dây bị đứt hoặc bị ngắt kết nối trong mạch. Tính năng này cho phép khắc phục sự cố nhanh chóng đối với các vấn đề về dây dẫn tại hiện trường.

Mục đích của chức năng chẩn đoán "Lỗi phản hồi đầu ra" là gì?
A: Mỗi kênh đầu ra có một bộ chuyển đổi A/D riêng biệt để đo dòng điện đầu ra thực tế và so sánh với giá trị được yêu cầu. Nếu sự khác biệt vượt quá 250µA, lỗi "Lỗi phản hồi" sẽ được báo cáo. Điều này có thể phát hiện lỗi đấu dây hoặc lỗi phần cứng trong mạch đầu ra. Lỗi sai có thể xảy ra nếu "Thời gian phản hồi đầu ra" được đặt quá ngắn, và bạn nên tăng thời gian này hoặc tắt chức năng kiểm tra nếu yêu cầu dòng điện rất thấp (dưới 1mA).

Tôi có cần nguồn điện 24V bên ngoài cho các cảm biến cấp nguồn vòng lặp khi sử dụng khối này không?
A: Không. Một đặc điểm quan trọng của khối này là mỗi trong bốn kênh đầu vào đều cung cấp nguồn điện vòng lặp dòng điện 24V riêng, có khả năng cung cấp dòng điện danh nghĩa lên đến 25mA. Điều này đơn giản hóa thiết kế hệ thống bằng cách loại bỏ nhu cầu về nguồn điện riêng cho các bộ phát tín hiệu tại hiện trường, miễn là tổng trở kháng vòng lặp không vượt quá 1000 ohms (ở mức 20mA).
