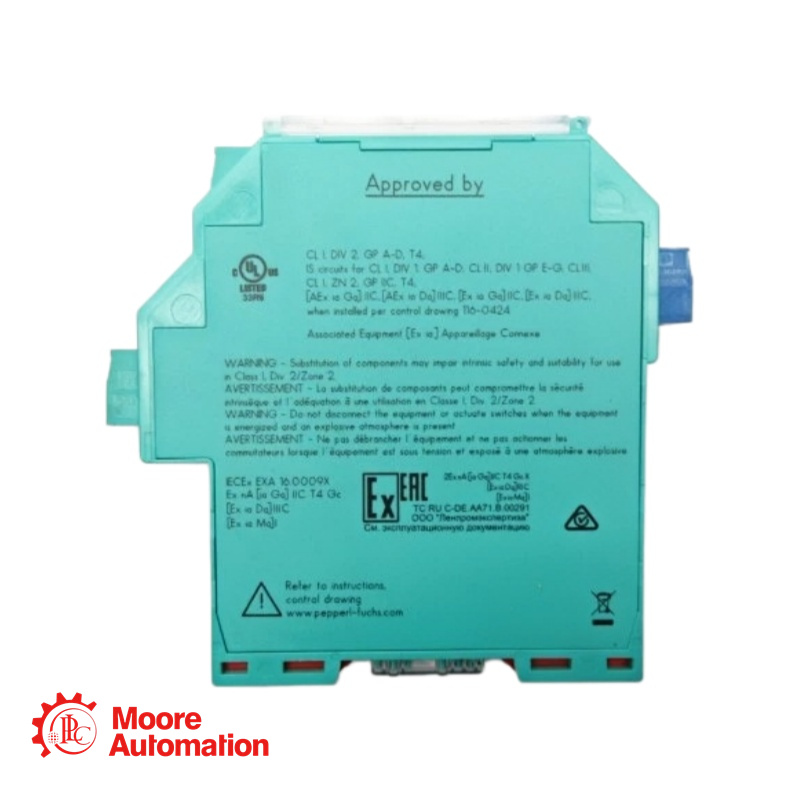

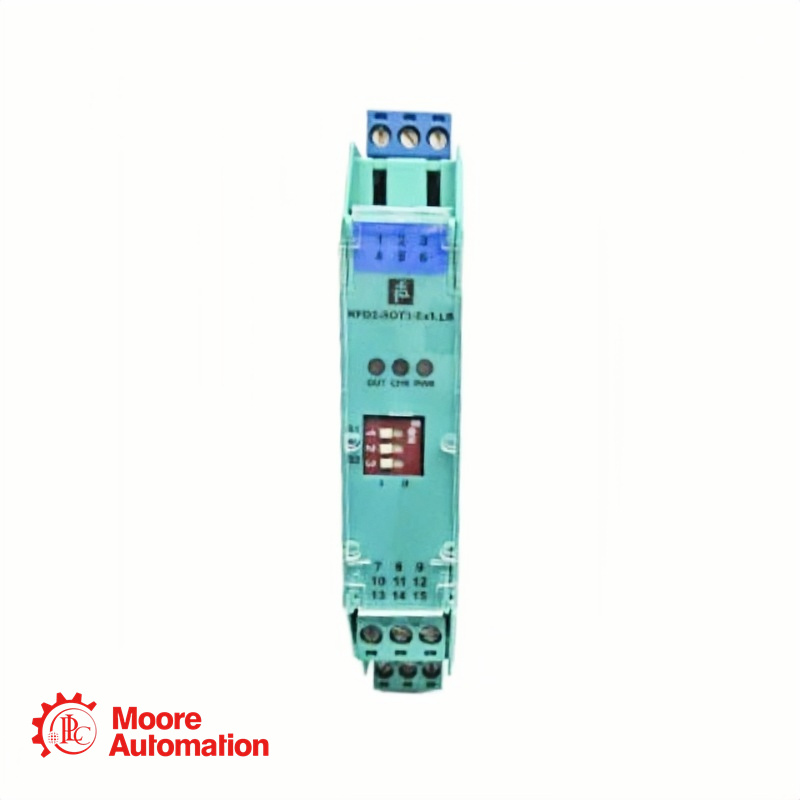

Bộ khuếch đại chuyển mạch Pepperl+Fuchs KFD2-SOT3-EX1.LB

Xem giá tại đây:

Trưởng phòng bán hàng: Frida

Số điện thoại/WhatsApp: +86 15359408275

E-mail: sales5@mooreplc.com

Thông tin cơ bản

Nhà sản xuất: Pepperl+Fuchs
Loại sản phẩm: Mô-đun giao diện K-System (Dòng KF)
Chức năng: Bộ ổn định tín hiệu 1 kênh và bộ cách ly cho các ứng dụng trong khu vực nguy hiểm.

Mô tả sản phẩm

Cái KFD2-SOT3-EX1.LB Đây là một rào cản cách ly điện được thiết kế để truyền tín hiệu số từ khu vực nguy hiểm đến khu vực an toàn. Nó nhận đầu vào từ các cảm biến NAMUR hoặc các tiếp điểm cơ khí khô và cung cấp hai đầu ra transistor thụ động độc lập.

Thiết bị này nổi bật với logic đầu ra có thể cấu hình, cho phép kênh đầu ra thứ hai hoạt động như một bộ chia tín hiệu dự phòng hoặc như một đầu ra chỉ báo lỗi chuyên dụng. Với tính năng phát hiện lỗi đường dây (LFD) tích hợp và xếp hạng an toàn chức năng SIL 2 (SC 3), nó được tối ưu hóa cho các vòng tự động hóa quy trình quan trọng đòi hỏi độ khả dụng cao và khả năng chẩn đoán minh bạch.

Thông số kỹ thuật

Lĩnh vực ứng dụng

Nhà máy hóa chất và hóa dầu: Giao diện cho cảm biến tiệm cận NAMUR giám sát vị trí van trong khu vực nguy hiểm.
Hệ thống phát hiện cháy và khí gas: Giám sát đáng tin cậy các đầu báo khói hoặc nút báo cháy thủ công với tiêu chuẩn an toàn SIL 2.
Khung đỡ tuabin và máy nén: Cảm biến rung (đầu dò tiệm cận) giao tiếp với khả năng ghi nhận lỗi.
Hệ thống thiết bị an toàn (SIS): Nơi yêu cầu khả năng hệ thống SC 3 cho phần tử xử lý tín hiệu.

Câu hỏi thường gặp - KFD2-SOT3-EX1.LB

Hỏi: Tôi đấu dây tiếp điểm khô (công tắc) vào cái này như thế nào? KFD2-SOT3-EX1.LB?
A: Bạn phải đấu nối tiếp điểm tiếp xúc nối tiếp với một mạng điện trở (ví dụ: Pepperl+Fuchs F-NR3-Ex1) ở đầu dây trường để mô phỏng mức dòng điện NAMUR. Hoặc, bạn có thể tắt LFD thông qua công tắc DIP và kết nối trực tiếp một tiếp điểm khô giữa đầu nối 1+ và 2+. Lưu ý: Việc tắt LFD sẽ làm mất khả năng phát hiện đứt dây dẫn trường của mô-đun.

Hỏi: Sự khác biệt giữa cách ly "Đầu ra I" và "Đầu ra II" là gì?
A: Cả hai đều là transistor thụ động cách ly điện. Tuy nhiên, sự cách ly giữa Đầu ra I và Đầu ra II là Cách ly cơ bản (60V). Nếu bạn sử dụng cả hai đầu ra để điều khiển hai card đầu vào PLC khác nhau với các điện áp tham chiếu khác nhau, hãy đảm bảo hiệu điện thế không vượt quá 60V để duy trì sự cách ly an toàn.

Hỏi: "Đầu ra transistor thụ động" nghĩa là gì?
A: Mô-đun không cung cấp điện áp trên mạch đầu ra. Bạn phải cung cấp nguồn điện DC bên ngoài (tối đa 30V) mắc nối tiếp với tải (ví dụ: thẻ đầu vào PLC). Mô-đun hoạt động như một công tắc để kéo mạch bên ngoài này về điểm chung (0V).

Hỏi: "Um 253 V AC" trong dữ liệu khu vực nguy hiểm có ý nghĩa gì?
A: Đây là điện áp an toàn tối đa có thể được cấp vào phía khu vực không nguy hiểm (các cực nguồn) mà không làm ảnh hưởng đến khả năng bảo vệ an toàn nội tại. Đây không phải là điện áp hoạt động (là 19-30 V DC). Nó cho biết khả năng chịu đựng của mô-đun đối với các biến động điện áp lưới.
