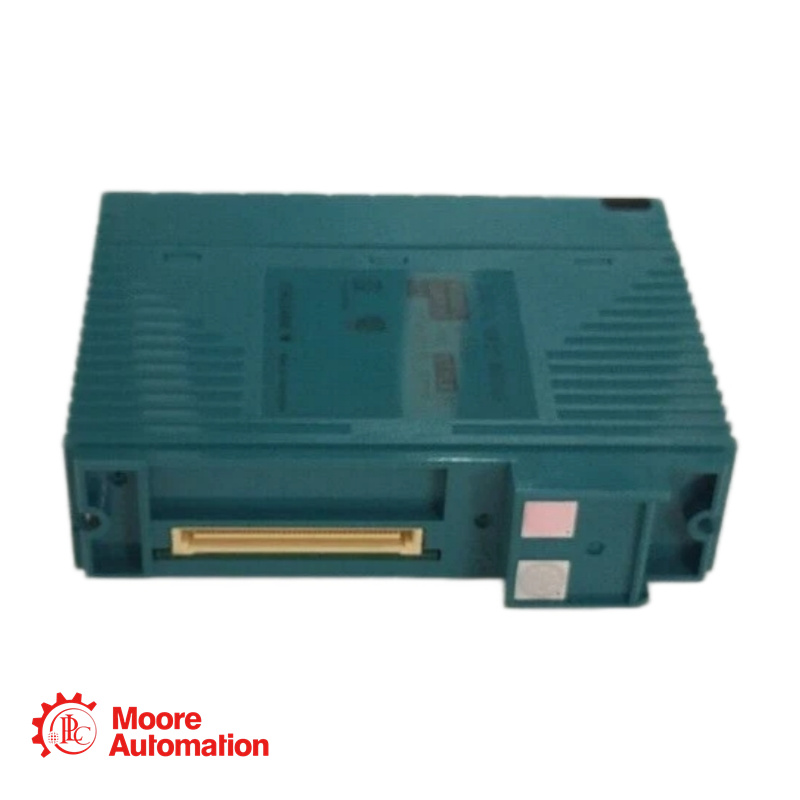

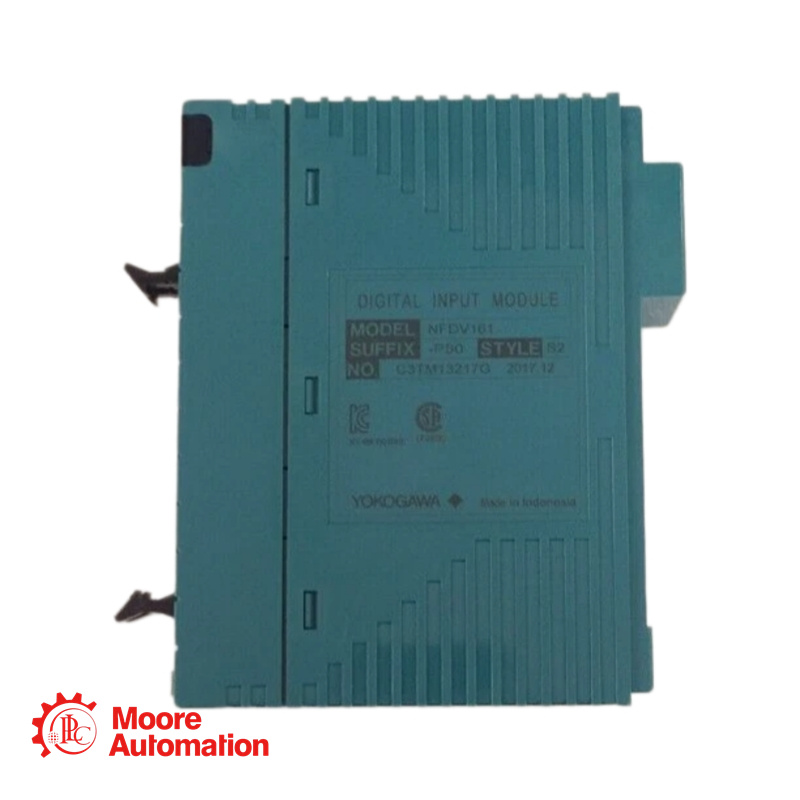

Mô-đun đầu vào kỹ thuật số NFDV161-P50 - Yokogawa

Vui lòng liên hệ với quản lý Frida để biết giá:

Số điện thoại/WhatsApp: +86 15359408275

E-mail: sales5@mooreplc.com

Mã số vật liệu:
NFDV161-P50

Sự miêu tả:

Mô-đun đầu vào kỹ thuật số cho bộ điều khiển tự hành FCN
64 kênh, 24 V DC, cách ly
Loại đa dụng, không có chức năng chống cháy nổ.
Loại cơ bản (không có tùy chọn Tiêu chuẩn ISA G3)

NFDV161 là mô-đun đầu vào kỹ thuật số nhận 64 kênh tín hiệu BẬT/TẮT 24 V DC từ các thiết bị hiện trường. Nó cung cấp chức năng phát hiện trạng thái cho mỗi kênh và bao gồm chức năng đếm cạnh bằng nút nhấn cho các kênh từ 1 đến 32. Mô-đun này được thiết kế để lắp đặt trong hệ thống điều khiển tự động STARDOM FCN.

Thông số kỹ thuật:

Số kênh đầu vào: 64
Điện áp đầu vào định mức: 24 V DC
Điện áp đầu vào BẬT: 20 đến 26,4 V DC
Điện áp đầu vào TẮT: 5.0 V DC hoặc thấp hơn
Dòng điện đầu vào (ở điện áp đầu vào định mức): 2,5 mA ±20% / kênh
Điện áp đầu vào tối đa cho phép tức thời: 30,0 V DC
Điện áp chịu đựng: Giữa tín hiệu đầu vào và hệ thống: 2000 V AC trong 1 phút (*2)
Chức năng: Đầu vào trạng thái: Phát hiện trạng thái BẬT/TẮT; Đầu vào nút nhấn: Đếm cạnh xung (chỉ dành cho kênh 1 đến 32)
Thời gian phản hồi đầu vào: 8 ms hoặc ít hơn (đối với đầu vào trạng thái)
Thời gian phát hiện bật tối thiểu: 20 ms (đối với đầu vào nút nhấn)
Chu kỳ bật/tắt tối đa: 25 Hz (đối với đầu vào bằng nút nhấn)
Dòng điện tiêu thụ tối đa: 550 mA (5 V DC)

Phụ kiện:

NFDV151: Mô-đun đầu vào kỹ thuật số (32 kênh, 24 V DC, cách ly)
NFDV532: Mô-đun đầu ra độ rộng xung (4 kênh)
NFDV551: Mô-đun đầu ra kỹ thuật số (32 kênh, 24 V DC, cách ly)
NFDV561: Mô-đun đầu ra kỹ thuật số (64 kênh, 24 V DC, cách ly)
NFDR541: Mô-đun đầu ra rơle (16 kênh)
NFTBSS-00: Khối đấu nối kẹp áp suất cho thiết bị kỹ thuật số
NFTBSS-10: Khối đấu nối kẹp áp suất cho mạch kỹ thuật số (bộ hấp thụ xung điện)

Cấu hình mã hậu tố:

NFDV161: Mô-đun đầu vào kỹ thuật số (64 kênh, 24V DC, cách ly)
-P: Có chức năng đếm cạnh nút nhấn
5: Loại đa dụng, không có chức năng chống cháy nổ.
0: Loại cơ bản
