330103-00-07-05-01-05 Cảm biến tiệm cận Bently Nevada

330103-00-07-05-01-05 Cáp khe cắm đồng hành

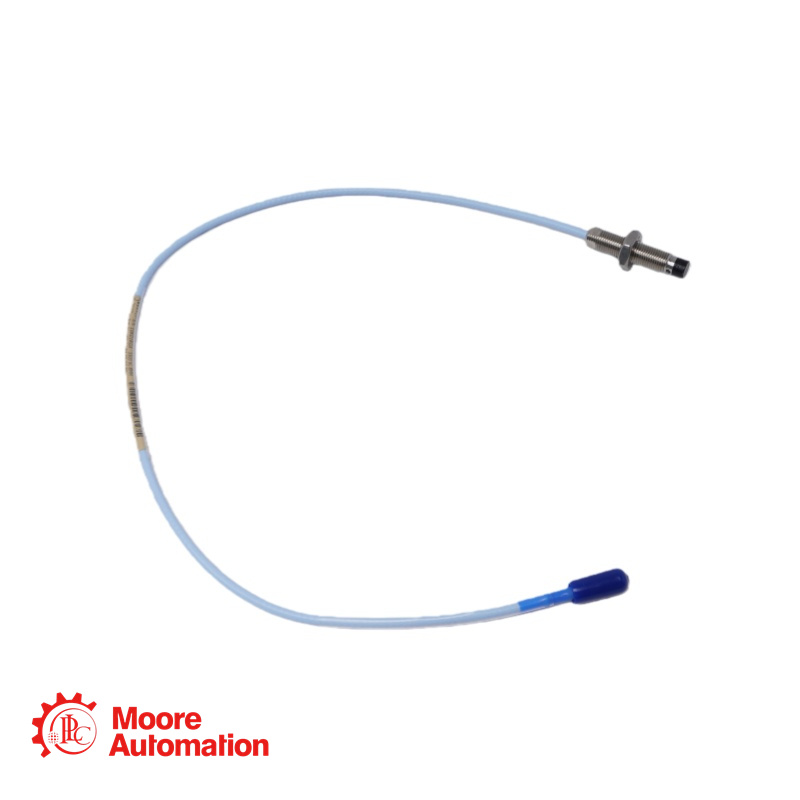

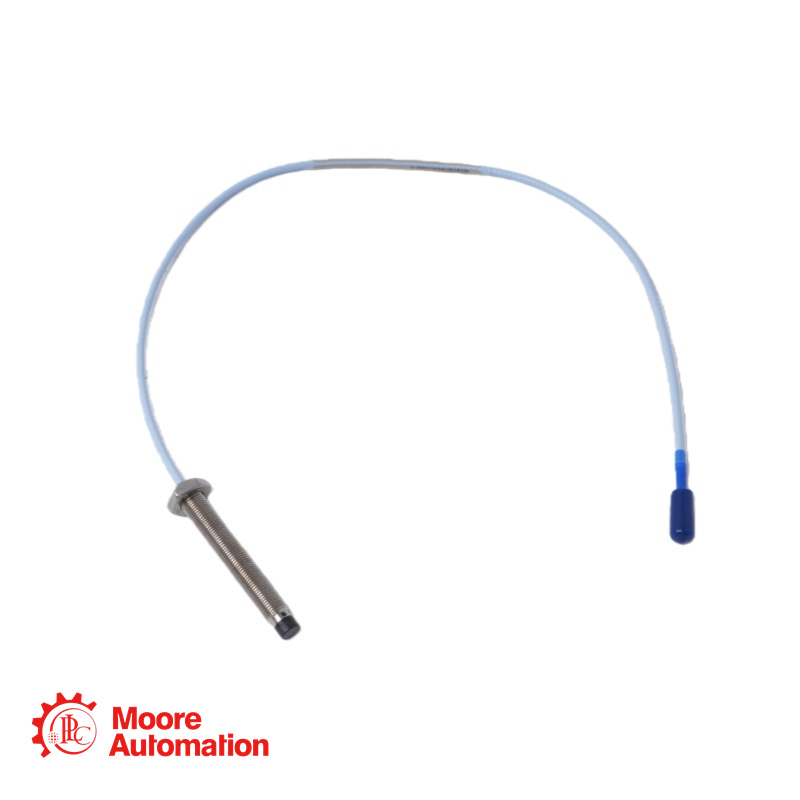

Đầu dò 3300 XL 8 mm, ren hệ mét M10X1, không có vỏ bọc, chiều dài không ren 0,0 mm, chiều dài vỏ 70 mm, cáp 5,0 m với đầu nối ClickLoc đồng trục thu nhỏ có bảo vệ đầu nối, cáp FEP tiêu chuẩn, đạt nhiều chứng nhận CSA/ATEX/IECEx.

330103-00-07-05-01-05 Thông số kỹ thuật

Mã sản phẩm cơ bản: 330103 Đầu dò 3300 XL 8 mm, ren M10X1, không có vỏ bọc
A: Chiều dài chưa ren: 00 0 mm (tối thiểu; phải ngắn hơn chiều dài vỏ ít nhất 20 mm)
B: Tổng chiều dài vụ kiện: 07 70 mm (quy đổi theo hệ mét: 07 × 10 mm = 70 mm)
C: Tổng chiều dài cáp: 05 5,0 mét (16,4 feet) — được thiết kế cho hệ thống cảm biến tiệm cận 5 mét
D: Loại đầu nối & cáp: 01 Đầu nối ClickLoc đồng trục thu nhỏ với bộ bảo vệ đầu nối, cáp tiêu chuẩn
E: Phê duyệt của cơ quan: 05 Đạt chứng nhận CSA, ATEX, IECEx
Chiều dài không ren: 0 mm (tối thiểu cho phép)
Tổng chiều dài vỏ: 70 mm
Tổng chiều dài cáp: 5,0 mét (16,4 feet)
Loại cáp: Cáp tiêu chuẩn 75 Ω ba trục, cách điện FEP.

330103-00-07-05-01-05 Câu hỏi thường gặp

Hỏi: Đầu dò này tương thích với loại cảm biến tiệm cận có chiều dài hệ thống bao nhiêu?
A: Đây là đầu dò 5,0 mét (mã "05"), được thiết kế đặc biệt để sử dụng với Cảm biến tiệm cận 5,0 mét (mã sản phẩm 330180-50, 51 hoặc 52). Chiều dài cáp đầu dò cộng với chiều dài cáp nối dài phải bằng chiều dài hệ thống Cảm biến tiệm cận. Đối với hệ thống 5 m, thông thường không cần cáp nối dài.

Hỏi: Đầu dò này có thể thay thế cho các đầu dò dòng 3300 không phải XL trước đây không?
A: Có. Đầu dò 3300 XL 8 mm tương thích ngược và hoàn toàn có thể thay thế cho các linh kiện dòng 3300 không phải XL có kích thước 5 mm và 8 mm, cả về điện và cơ khí. Tuy nhiên, việc kết hợp các linh kiện XL và không phải XL sẽ làm giảm hiệu suất hệ thống xuống mức thông số kỹ thuật của phiên bản không phải XL.

Hỏi: Hậu tố "-05" ở cuối có ý nghĩa gì?
A: Ký hiệu "-05" ở vị trí E cho biết đầu dò có chứng nhận CSA, ATEX và IECEx cho khu vực nguy hiểm, do đó phù hợp để lắp đặt trong các khu vực nguy hiểm (Vùng 0/1/2) khi được lắp đặt theo sơ đồ đấu dây an toàn nội tại hoặc không gây cháy nổ thích hợp (141092 hoặc 140979).
