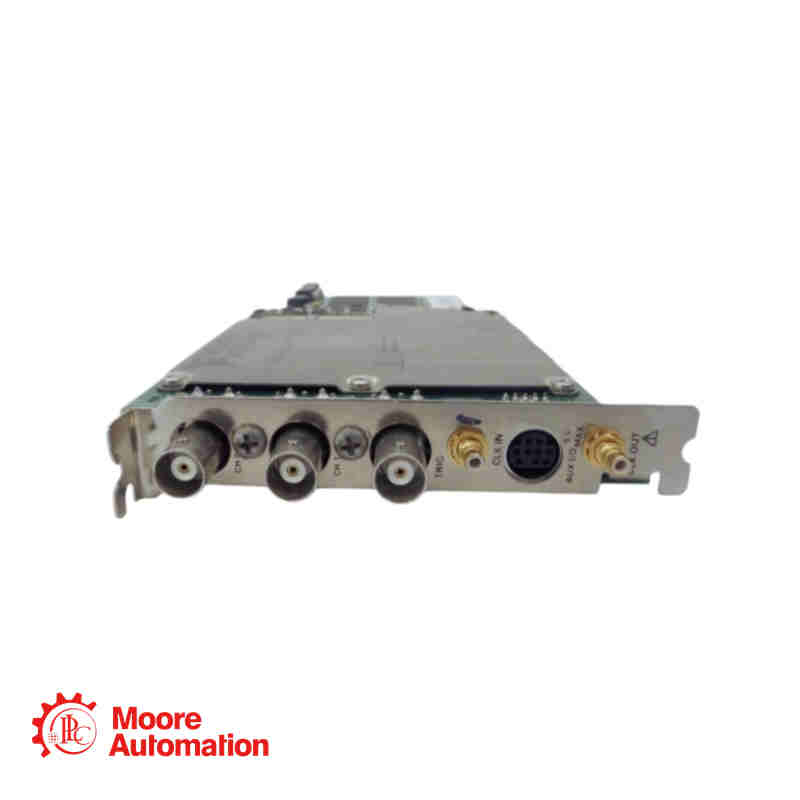

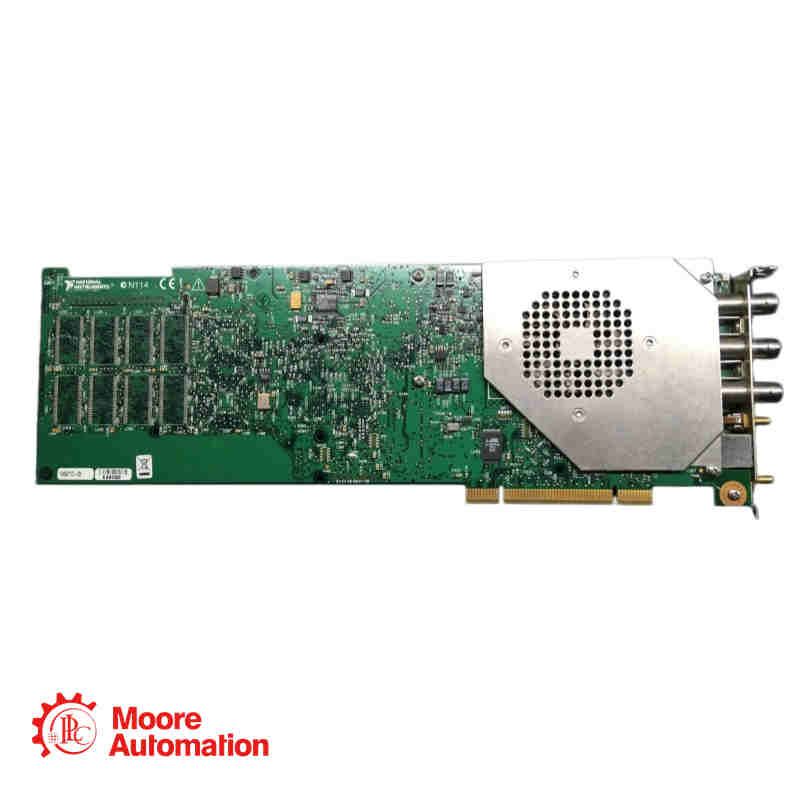

Thiết bị dao động ký NATIONAL INSTRUMENTS PCI-5122

Thông tin cơ bản

Mô tả sản phẩm

Máy hiện sóng độ phân giải cao PCI-5122 có hai kênh với dải động không nhiễu (SFDR) lớn hơn 75 dBc và các cài đặt linh hoạt cho ghép nối, trở kháng, dải điện áp và lọc. Máy hiện sóng cũng có một số chế độ kích hoạt, bộ nhớ tích hợp lớn và trình điều khiển thiết bị bao gồm các chức năng truyền dữ liệu và phân tích. Thiết bị này lý tưởng cho cả các ứng dụng miền thời gian và miền tần số yêu cầu đo lường độ phân giải cao, độ nhiễu thấp với tốc độ lấy mẫu lên đến 100 MS/s và băng thông tương tự 100 MHz.

★Số hóa tốc độ cao, độ phân giải cao – 100 MS/s, 14-bit, băng thông 100 MHz

★Hai kênh được lấy mẫu đồng thời với phạm vi đầu vào độc lập.

★50 có thể lựa chọn bằng phần mềm Ω / 1 triệuΩ trở kháng để phối hợp các nguồn tín hiệu

★Nhiều chế độ kích hoạt (cạnh, cửa sổ, video, trễ, kỹ thuật số)

★Bộ nhớ trong tích hợp lên đến 256 MB (128 ms mỗi kênh) để ghi hình dài.

Thông số kỹ thuật sản phẩm

Dọc (Đầu vào tương tự)
Số kênh: 2 (lấy mẫu đồng thời)
Độ phân giải: 14 bit
Trở kháng đầu vào (có thể lựa chọn bằng phần mềm): 50 Ω ±2,0% hoặc 1 MΩ ±0,75% (điện dung danh nghĩa 29 pF)
Kết nối đầu vào: AC, DC, GND
Phạm vi đầu vào toàn thang đo (Vpk-pk): 0,2 V, 0,4 V, 1 V, 2 V, 4 V, 10 V, 20 V (chỉ 1 MΩ)

Theo chiều ngang (Lấy mẫu)
Tốc độ lấy mẫu thời gian thực: 1,526 kS/s đến 100 MS/s
Lấy mẫu xen kẽ ngẫu nhiên (RIS): 200 MS/s đến 2 GS/s (bội số của 100 MS/s)

Ký ức
Các tùy chọn bộ nhớ tích hợp:
Chuẩn 8 MB: 4 ms mỗi kênh, tối đa 16.384 bản ghi.
64 MB: 32 ms mỗi kênh, tối đa 100.000 bản ghi.
256 MB: 128 ms mỗi kênh, tối đa 100.000 bản ghi.
Độ dài bản ghi tối thiểu: 1 mẫu

-------------------------------------------------------------
