Mô tả về 3500/05-02-04-01-00-00

Giá đỡ 3500 tiêu chuẩn có các phiên bản gắn ray EIA 19”, gắn khoét lỗ trên bảng điều khiển và gắn vách ngăn.
Khung giá đỡ cung cấp các khe cắm cho hai bộ nguồn và một TDI ở vị trí ngoài cùng bên trái, được dành riêng cho các mô-đun này. 14 khe cắm còn lại trong khung giá đỡ có thể chứa bất kỳ sự kết hợp nào của các mô-đun màn hình, màn hình hiển thị, rơle, mô-đun Keyphasor và mô-đun cổng giao tiếp.

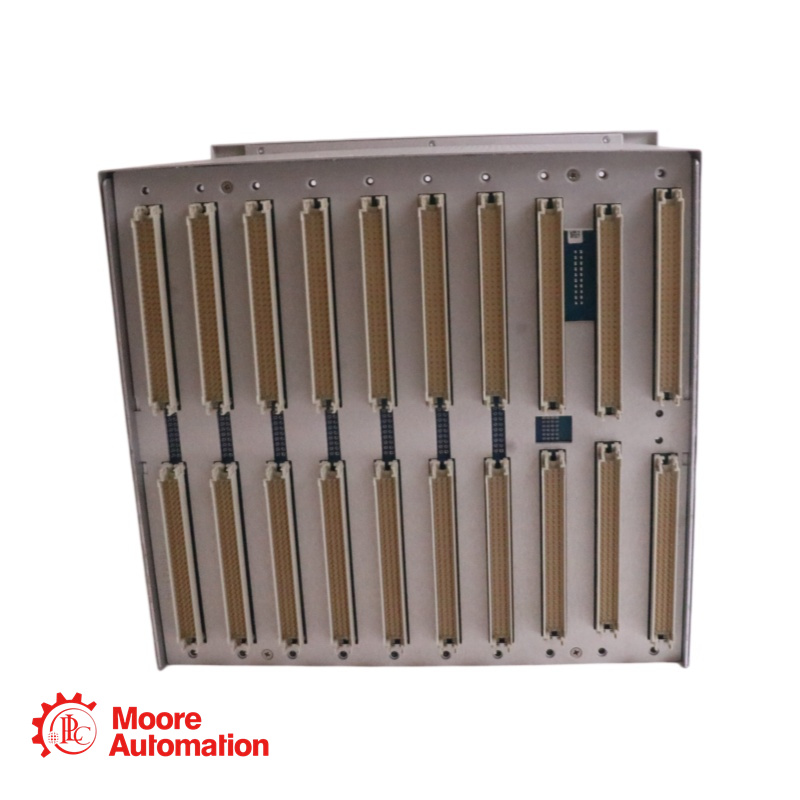

Tất cả các mô-đun đều được cắm vào bảng mạch phía sau của giá đỡ và bao gồm một mô-đun chính và một mô-đun I/O đi kèm. Mô-đun I/O được lắp đặt ở phía sau giá đỡ đối với các hệ thống gắn bảng điều khiển, và phía trên mô-đun chính đối với các hệ thống gắn vách ngăn. Chiều sâu tiêu chuẩn của giá đỡ là 349 mm (13,75 inch), trong khi chiều sâu của giá đỡ gắn vách ngăn là 267 mm (10,5 inch). Vỏ chống chịu thời tiết NEMA 4 và 4X có sẵn khi cần thiết để bảo vệ môi trường hoặc khi sử dụng khí nén.

Tham số

A: Kích thước giá đỡ 02 Giá đỡ mini 12 inch (7 khe cắm mô-đun)
B: Các tùy chọn lắp đặt 04 Tùy chọn gắn bảng điều khiển, giá đỡ mini
C: Phê duyệt của cơ quan 01 CSA/NRTL/C (Hạng I, Phân khu 2)
D: Đã đặt trước 00 Không có
E: Đã đặt trước 00 Không có
F: Tuân thủ quy định châu Âu 00 Không có (CE không được chọn)

Loại giá đỡ Giá đỡ mini (12 inch)
Khe cắm mô-đun: Có 7 khe cắm (bộ nguồn và mô-đun giao diện giá đỡ chiếm vị trí ngoài cùng bên trái)
Kiểu lắp đặt: Lắp đặt trên bảng điều khiển (lắp vào lỗ khoét hình chữ nhật trên bảng điều khiển, cố định bằng kẹp)
Lối vào để đi dây: Từ phía sau giá đỡ.

Ví dụ Ccấu hình

Giải thích mô-đun khe cắm

Mô-đun nguồn khe cắm 1 3500/15 Nguồn điện đơn

Cần có mô-đun giao diện giá đỡ 3500/20 khe cắm 2.

Khe cắm 3 3500/42 Bộ giám sát rung động 4 kênh Giám sát rung động hướng tâm (2 ổ trục, 2 hướng mỗi ổ trục)

Khe cắm 4 3500/40 Màn hình cảm biến tiệm cận Độ dịch chuyển trục của màn hình

Khe cắm 5 3500/50 Bộ giám sát tốc độ Giám sát tốc độ/pha

Câu hỏi thường gặp

Các khe cắm trên giá đỡ được phân bổ như thế nào?
A: Phải tuân theo thứ tự sau (từ trái sang phải):
Bộ nguồn (phải được đặt ở vị trí ngoài cùng bên trái; 1 hoặc 2 bộ để dự phòng)
Mô-đun giao diện giá đỡ 3500/20 (RIM) (bắt buộc)
Các mô-đun giám sát (các khe cắm còn trống; khoảng 5 khe cắm có sẵn trên giá đỡ mini)

Những mô-đun giám sát nào có thể được lắp đặt trong Mini-rack?
A: Tất cả các mô-đun giám sát tiêu chuẩn dòng 3500 đều có thể được lắp đặt, bao gồm nhưng không giới hạn ở:
3500/40 Bộ giám sát tiệm cận (độ dịch chuyển/rung động)
3500/42 Màn hình giám sát độ dịch chuyển/vận tốc/gia tốc 4 kênh
3500/45 Máy đo vận tốc/gia tốc 4 kênh (địa chấn)
3500/50 Màn hình đo tốc độ
3500/53 Bộ giám sát quá tốc độ (3 kênh, bỏ phiếu)
3500/60/61 Máy theo dõi nhiệt độ
3500/62 Bộ giám sát biến số quy trình (4-20mA)
3500/64 Bộ giám sát áp suất động
3500/72 Bộ giám sát vị trí cần piston (máy nén khí kiểu piston)
3500/77 Bộ giám sát áp suất xi lanh (máy nén khí kiểu piston)
3500/92 Mô-đun cổng truyền thông

Màn hình hệ thống 3500/93 có tương thích với giá đỡ mini không?
A: Không. Tài liệu kỹ thuật ghi rõ rằng tùy chọn Màn hình Hệ thống 3500/93 A01 gắn mặt trước không tương thích với giá đỡ mini 3500/05.
