Bến xe buýt H7506 Hima

Liên hệ bên dưới để nhận được giá tốt nhất
Liên hệ-- Frida
E-mail--sales5@mooreplc.com
Di động (WhatsApp)-- +86 15359408275

Mô tả về H7506

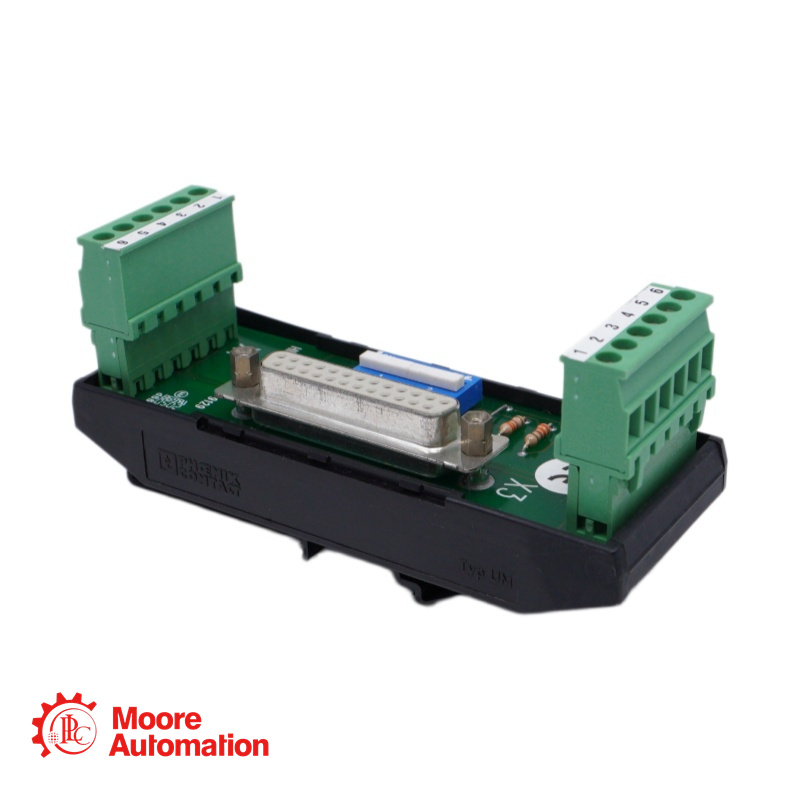

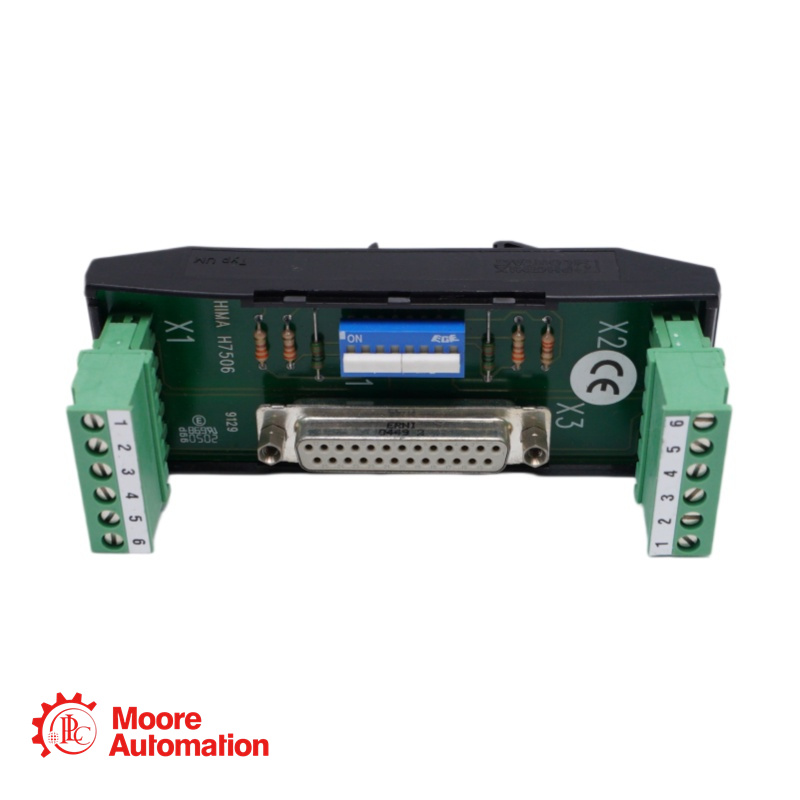

HIMA H7506 là một thiết bị đầu cuối bus được thiết kế để lắp đặt mạng truyền thông HIBUS-2 (RS 485). Nó có một ổ cắm Mini-D 25 chân để kết nối các thiết bị đơn lẻ.‑kênh hoặc hệ thống PES dự phòng (H41q/H51q) sử dụng cáp dữ liệu BV 7040 và BV 7046. Hai‑Các kết nối bus dây được thực hiện thông qua hai 6‑Kẹp phích cắm cực. Hai công tắc trên đầu nối cho phép kích hoạt các điện trở kết thúc bus ở mỗi đầu của hai đầu dây.‑bus dây.

Tham số

Kiểu:Bến xe buýt HIBUS‑2 (RS 485)

Loại đầu nối:1x 25‑ghim Mini‑Ổ cắm D

Cáp tương thích:BV 7040, BV 7046

Kết nối dây dẫn:2x 6‑kẹp phích cắm cột

Tiết diện dây:Lên đến 2,5 mm²

Câu hỏi thường gặp

H7506 được dùng để làm gì?

A: Thiết bị này được sử dụng như một thiết bị đầu cuối bus để kết nối các hệ thống HIMA PES (H41q/H51q) với HIBUS.‑2. Mạng RS 485, ví dụ như với trạm lập trình (PADT) sử dụng thẻ PC 485 ISA.

Cả X2 và Mini đều có thể‑Có thể sử dụng đồng thời ổ cắm D khi H7506 nằm ở cuối bus không?

A: Không. Nếu H7506 được đặt ở cuối hai cái.‑Không thể kết nối khối đầu cuối X2 với bus dây dẫn.

Các điện trở kết thúc đường dây được kích hoạt như thế nào?

A: Hai công tắc trên H7506 cho phép bật hoặc tắt các điện trở kết thúc ở mỗi đầu của hai mạch.‑Kết nối dây dẫn bus khi cần thiết.

Cần loại thanh ray có hình dạng như thế nào để lắp đặt?

A: H7506 được gắn trên đỉnh‑Ray định hình hình nón theo tiêu chuẩn DIN 46277.

Có thể sử dụng loại dây dẫn kích thước nào với máy 6?‑Kẹp cột?

A: Kẹp này dùng được cho dây dẫn có đường kính lên đến 2,5 mm.².
