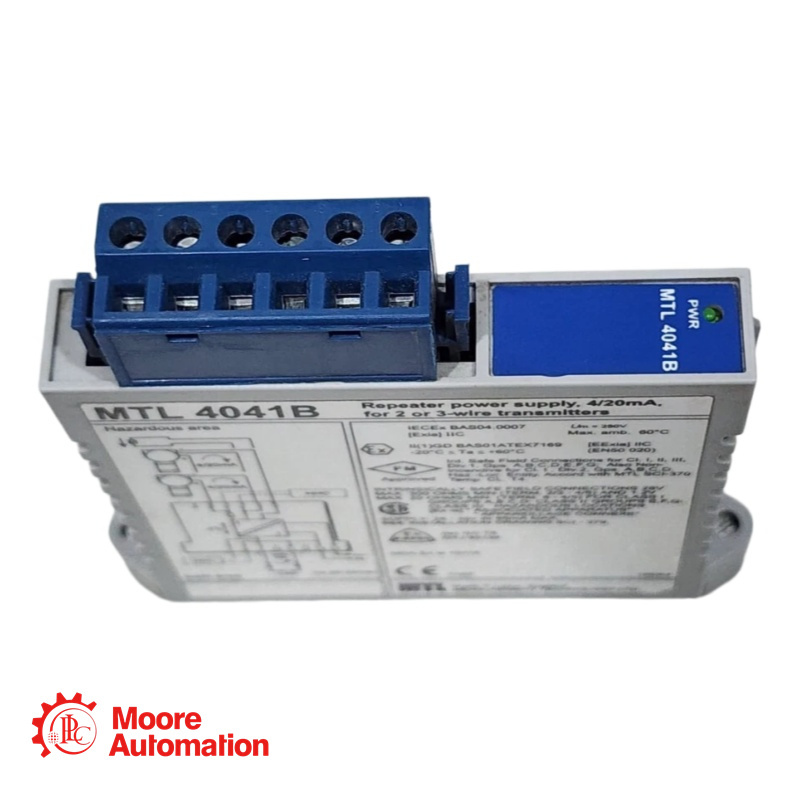

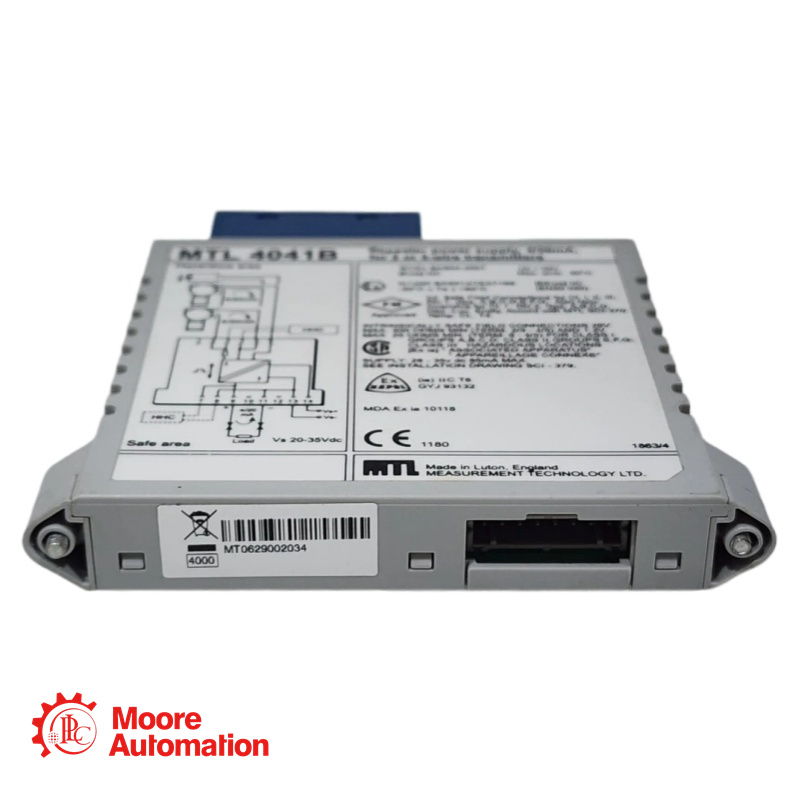

Mô-đun nguồn MTL-4041B - MTL

Xem giá tại đây:

Trưởng phòng bán hàng: Frida

Số điện thoại/WhatsApp: +86 15359408275

E-mail: sales5@mooreplc.com

Thông tin cơ bản

Nhà sản xuất: MTL Instruments (Eaton)
Dòng sản phẩm: Dòng MTL4000
Chức năng: Bộ ngắt mạch và bộ lặp tín hiệu 1 kênh dành cho bộ phát tín hiệu 2/3 dây
Tính năng chính: HART® / Truyền thông kỹ thuật số trong suốt (hai chiều)

Mô tả sản phẩm

MTL4041B cung cấp nguồn điện một chiều hoàn toàn không nối đất để cấp điện cho bộ phát 4/20mA 2 hoặc 3 dây thông thường hoặc bộ phát "thông minh" đặt trong khu vực nguy hiểm, và lặp lại dòng điện trong một mạch khác để cấp điện cho tải trong khu vực an toàn. Đối với các bộ phát thông minh, thiết bị cho phép truyền tín hiệu giao tiếp kỹ thuật số hai chiều được chồng lên tín hiệu 4/20mA để bộ phát có thể được truy vấn từ trạm vận hành hoặc bằng thiết bị liên lạc cầm tay (HHC). Mô-đun này cũng có thể được sử dụng với các nguồn dòng điện khu vực nguy hiểm và một số đồng hồ đo xoáy và tuabin.

Thông số kỹ thuật

Lĩnh vực ứng dụng

Bộ định vị van thông minh: Hiệu chuẩn Cho phép kỹ thuật viên kết nối bộ truyền thông HART® tại hộp đấu nối hiện trường (Cực 3 & 4) mà không cần tháo điện trở vòng 250Ω hoặc ngắt tín hiệu DCS.
Giao tiếp với đồng hồ đo lưu lượng tuabin: Được ghi chú cụ thể là tương thích với một số đồng hồ đo lưu lượng xoáy và tuabin; thiết bị này xử lý được các yêu cầu dòng điện kích thích cao hơn thường cần thiết cho các thiết bị này.
Nâng cấp mạch vòng tương tự lên HART®: Nếu nâng cấp bộ truyền áp suất tương tự lên bộ truyền áp suất thông minh, MTL4041B đảm bảo hệ thống dây dẫn mạch vòng 4/20mA hiện có và rào chắn IS tuân thủ các tín hiệu FSK kỹ thuật số.

Câu hỏi thường gặp - MTL-4041B

Hỏi: Tại sao ứng dụng "Thông minh" lại yêu cầu điện trở tải 250Ω?
A: Giao tiếp HART® chồng tín hiệu dòng điện điều chế dịch tần (FSK) (±0,5 mA) lên vòng lặp analog 4/20mA. Đầu vào của hệ thống điều khiển phải có trở kháng tối thiểu 250 Ω để chuyển đổi gợn sóng dòng điện này thành tín hiệu điện áp có thể phát hiện được. Thông số kỹ thuật MTL4041B quy định rõ ràng điện trở tải để đảm bảo trở kháng này được đáp ứng.

Hỏi: Tôi có thể sử dụng các chân kết nối 5 và 6 để giao tiếp HART® không?
A: Không. Theo mô tả an toàn, các đầu nối 5 và 6 không hỗ trợ giao tiếp HART®. Bạn phải sử dụng các đầu nối 3 và 4 để kết nối HHC phía hiện trường hoặc truyền tín hiệu qua vòng lặp đầu ra chính (9 & 11) cho các modem đặt tại phòng điều khiển.

Hỏi: Sự khác biệt giữa việc kết nối bộ phát 2 dây và 3 dây là gì?
A:
Kết nối 2 dây: Nối cực dương (+) của bộ phát vào chân số 2; cực âm (-) của bộ phát vào chân số 5.
Hệ thống 3 dây: Kết nối cực dương (+) của máy phát với cực số 2; cực âm (-) của máy phát với cực số 5; Kết nối dây thứ ba của máy phát (thường là dây chống nhiễu hoặc dây chung cụ thể) theo hướng dẫn sử dụng máy phát — thường là với cực số 6 hoặc dây nối đất.

Hỏi: Đèn LED chỉ đơn thuần là đèn báo nguồn phải không?
A: Vâng. Đèn LED màu xanh lá cây đơn cho biết có nguồn điện DC (Vs) tại các cực 13 và 14. Nó không cho biết tình trạng hoạt động của mạch tín hiệu hay phát hiện lỗi đường dây.
