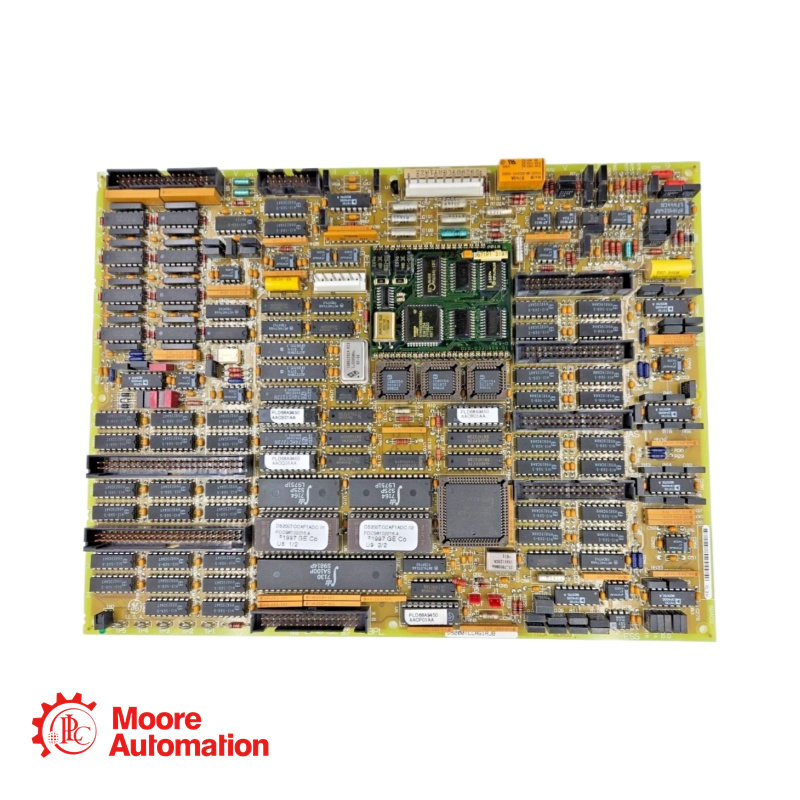

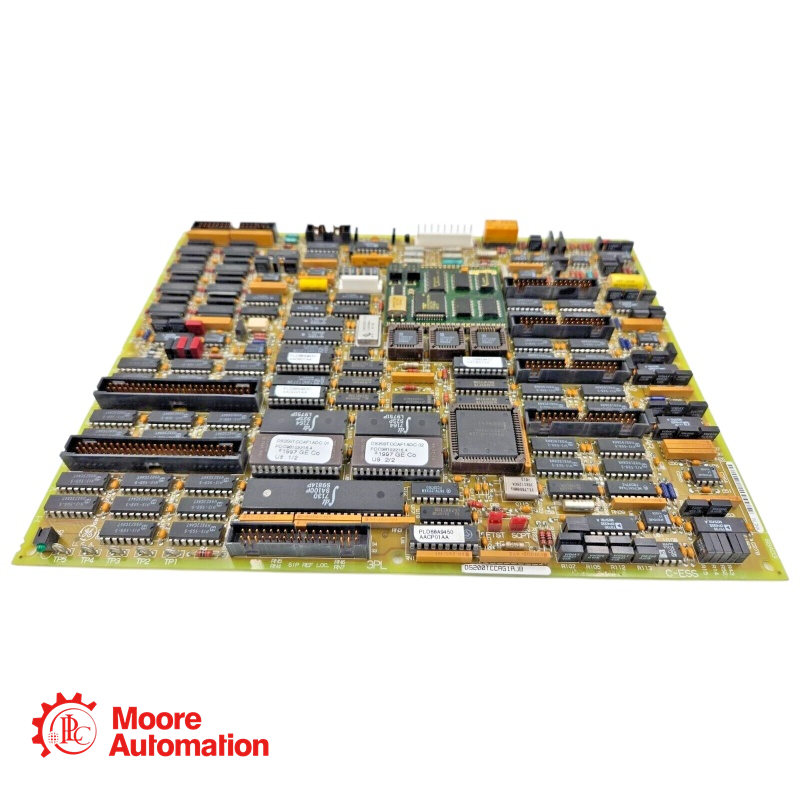

Bảng mạch tương tự GE DS200TCCAG1AJB thông dụng

GE DS200TCCAG1AJB Bảng mạch tương tự thông dụng

Quản lý bán hàng: Frida

E-mail: sales5@mooreplc.com

CẤU HÌNH TCCA:

Phần cứng: Trên bo mạch TCCA có ba chân nối (jumper) - J1, JP2 và JP3. J1 được sử dụng để bật/tắt cổng nối tiếp RS232. JP2 được sử dụng để tắt bộ dao động cho quá trình kiểm tra bo mạch. JP3 được sử dụng cho các bài kiểm tra tại nhà máy. Tham khảo Phụ lục A để biết thông tin về cài đặt chân nối phần cứng cho bo mạch này.

Phần mềm: Các hằng số cấu hình I/O cho cặp nhiệt điện, RTD, đầu vào và đầu ra mA, cũng như các cài đặt điện áp và dòng điện trục được nhập vào Trình chỉnh sửa cấu hình I/O nằm trên HMI như mô tả bên dưới.

A: Bo mạch TCCA nằm bên trong lõi của tủ điều khiển tuabin. Nó hoạt động cùng với các bo mạch đầu cuối như CTBA, TBQA và TBCA, tất cả đều được đặt trong lõi này. Vị trí chiến lược của nó trong lõi này cho phép nó xử lý hiệu quả nhiều tín hiệu tương tự khác nhau và đóng vai trò là trung tâm điều khiển cho giao tiếp đầu vào và đầu ra tương tự.

Hỏi: Bo mạch TCCA hỗ trợ những loại tín hiệu analog nào?

A: Bo mạch TCCA có khả năng xử lý nhiều loại tín hiệu analog. Chúng bao gồm 4 loại.–Các đầu vào và đầu ra 20 mA thường được sử dụng để truyền dữ liệu cảm biến trong môi trường công nghiệp do khả năng chống nhiễu điện của chúng.

Hỏi: TCCA xử lý vấn đề số 4 như thế nào?–Tín hiệu 20 mA?

A: Bảng TCCA đọc 4–Tín hiệu đầu vào 20 mA được truyền qua đầu nối JBB từ bo mạch đầu cuối CTBA. Dòng điện đầu vào đi qua một điện trở tải trên bo mạch, tạo ra sự sụt giảm điện áp, sau đó được đo và xử lý. Điện áp này được truyền qua đầu nối 3PL đến bộ xử lý I/O.
