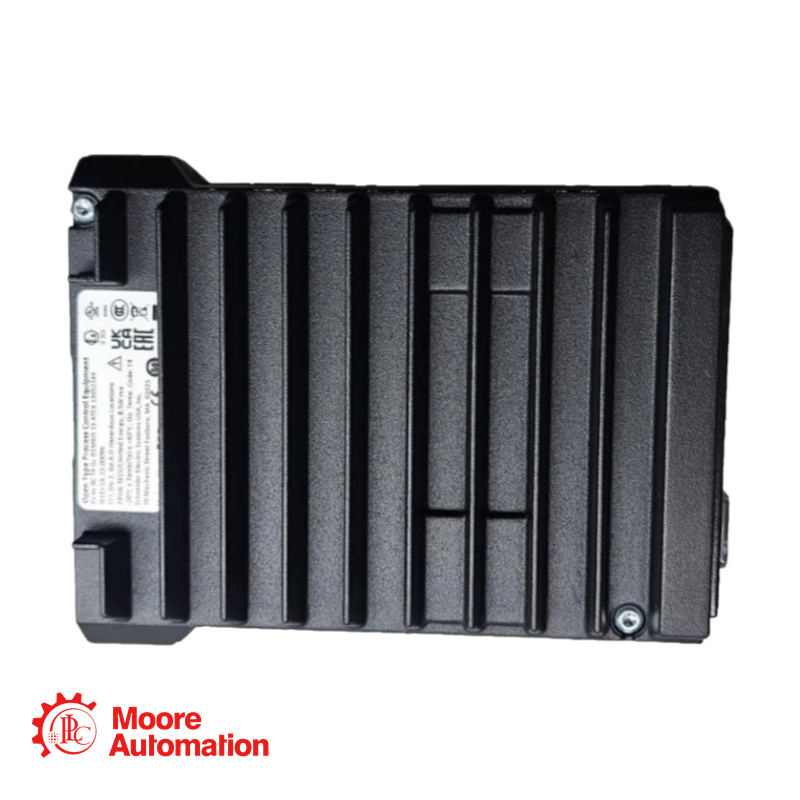

Bộ điều khiển thiết bị trường Foxboro FDC280 RH101FQ

Xem giá tại đây:

Trưởng phòng bán hàng: Frida

Số điện thoại/WhatsApp: +86 15359408275

E-mail: sales5@mooreplc.com

Thông tin cơ bản

Nhà sản xuất: Foxboro
Dòng sản phẩm: Hệ thống tự động hóa quy trình Foxboro Evo™
Mã số linh kiện phần cứng: RH101FQ
Chức năng: Bộ điều khiển trường phân tán, chịu lỗi và cổng giao thức
Ứng dụng chính: Tích hợp trực tiếp các thiết bị trường Ethernet và nối tiếp mà không cần mô-đun I/O.

Mô tả sản phẩm

FDC280 đại diện cho một bước chuyển đổi trong kiến ​​trúc Foxboro Evo, loại bỏ nhu cầu sử dụng các mô-đun Fieldbus (FBM) truyền thống trong nhiều ứng dụng. Đây là bộ điều khiển lõi kép, có khả năng chịu lỗi tùy chọn, được thiết kế để lắp đặt tại hiện trường. Nó giao tiếp trực tiếp với các thiết bị trong nhà máy thông qua các giao thức Ethernet (Modbus TCP, Ethernet/IP) và Serial (Modbus RTU, RS-232/422/485).

Không giống như người anh em FCP280, FDC280 không hỗ trợ bus I/O song song (PIO) truyền thống. Nó được thiết kế chuyên dụng cho các nhà máy sẵn sàng cho IIoT, thực hiện điều khiển, thu thập dữ liệu và quản lý cảnh báo trực tiếp trên cùng một CPU quản lý việc tích hợp thiết bị.

Thông số kỹ thuật

Lĩnh vực ứng dụng

Tự động hóa giếng khoan (Dầu khí): Thay thế bộ điều khiển từ xa (RTU). Kết nối với máy tính đo lưu lượng Modbus (nối tiếp) và bộ thu phát Ethernet (TCP) mà không cần tủ FBM riêng. Đạt tiêu chuẩn Class G3, chịu được môi trường ăn mòn tại giếng khoan.
Các cụm thiết bị đóng gói sẵn: Các nhà sản xuất thiết bị gốc (OEM) có thể tích hợp trực tiếp FDC280 lên cụm thiết bị. Nó cung cấp khả năng điều khiển (PID, trình tự) và cổng kết nối với hệ thống DCS của nhà máy qua Ethernet. Giảm diện tích chiếm dụng so với hệ thống truyền thống.
Quản lý năng lượng: Giao diện trực tiếp với các đồng hồ đo điện Modbus RTU (tối đa 128 thiết bị). Lý tưởng cho việc tập trung dữ liệu trạm biến áp điện với chức năng ghi dấu thời gian thông qua GPS.
Mở rộng I/O hệ thống hiện có: Thêm các thiết bị thông minh mới (đồng hồ đo Coriolis, tủ điều khiển động cơ thông minh) vào hệ thống Foxboro hiện có mà không cần thêm giá đỡ FBM mới. FDC280 sử dụng mạng LAN của nhà máy làm bus I/O.

Câu hỏi thường gặp - FDC280 RH101FQ

Hỏi: FDC280 có thể thay thế FCP270 hoặc FCP280 hiện có của tôi không?
A: Không hoàn toàn. FDC280 được thiết kế cho các thiết bị trường Ethernet và Serial. Nó không hỗ trợ bus I/O song song (PIO) được sử dụng bởi các FBM dòng 200 tiêu chuẩn (ví dụ: FBM201, FBM237). Nếu chiến lược I/O của bạn đang chuyển sang các thiết bị trường Ethernet/IP hoặc Modbus TCP, thì FDC280 là lựa chọn phù hợp. Đối với I/O analog/kết nối dây truyền thống, vẫn cần FCP280.

Hỏi: "Chế độ tự lưu trữ" là gì?
A: Đây là một tính năng quan trọng đối với các hệ thống lắp đặt tại hiện trường. Nếu kết nối với Mạng điều khiển Foxboro Evo (máy trạm chủ) bị mất, FDC280 sẽ lưu trữ một Tệp điểm kiểm tra trong bộ nhớ flash nội bộ. Sau khi khởi động lại nguồn, nó có thể khởi động và chạy chiến lược điều khiển một cách tự động mà không cần chờ máy chủ kỹ thuật trung tâm. Điều này ngăn các giếng khoan hoặc trạm bơm ở xa chuyển sang "trạng thái an toàn" trong thời gian mất kết nối mạng.

Hỏi: FDC280 có thể xử lý bao nhiêu kết nối Modbus TCP?
A: FDC280 hỗ trợ 32 phiên bản trình điều khiển đồng thời. Điều này cho phép kết nối đồng thời với nhiều mạng con khác nhau hoặc nhiều phiên bản giao thức Modbus khác nhau. Trong các phiên bản đó, nó hỗ trợ tối đa 256 thiết bị trường.

Hỏi: Chức năng Time Strobing trên FDC280 hoạt động như thế nào?
A: Không giống như các thiết bị I/O Foxboro đời cũ, đế FDC280 có các đầu nối RJ-45 chuyên dụng cho tín hiệu xung thời gian (Cat 5). Điều này cho phép kết nối trực tiếp với bộ chuyển mạch xung thời gian mà không cần bộ chuyển đổi bên ngoài. Độ phân giải tín hiệu xung thời gian hỗ trợ thời gian quét tối thiểu 10 lần mỗi giây (100ms BPC).
