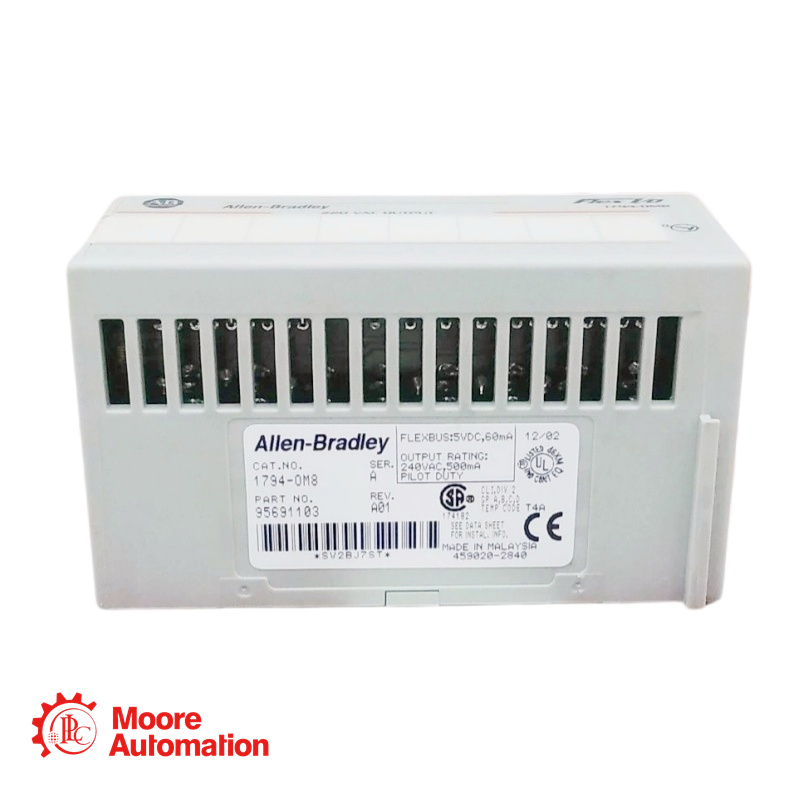

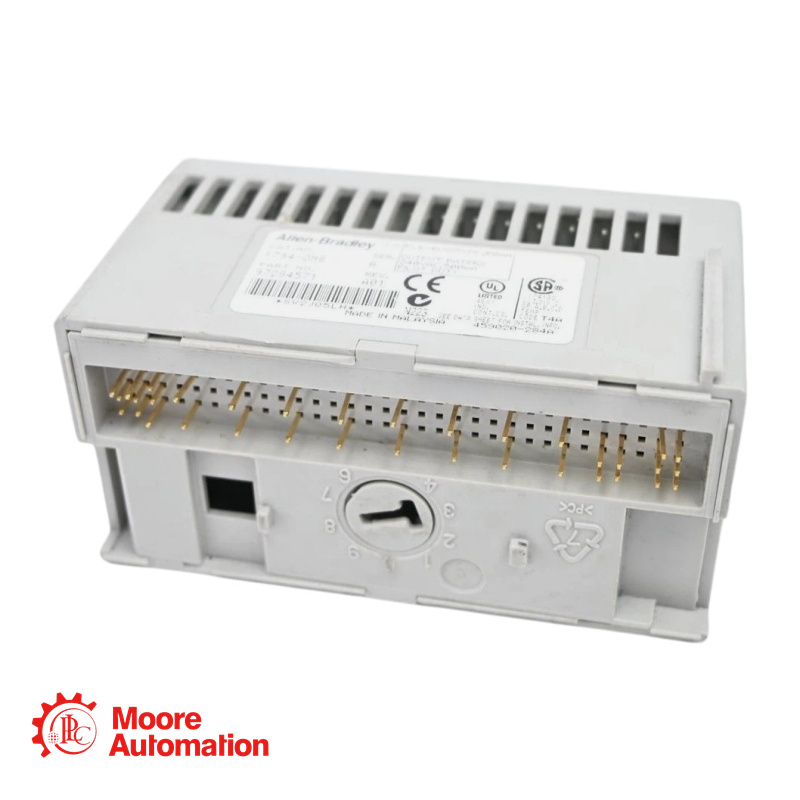

Mô-đun kỹ thuật số I/O PLC 1794-OM8

1794-OM8 Mô-đun kỹ thuật số I/O

Module đầu ra kỹ thuật số I/O linh hoạt 1794-OM8 có 8 đầu ra không cách ly, điện áp đầu ra AC danh nghĩa 240V và dòng điện đầu ra định mức 4.0A. Nó cũng hoạt động với điện áp rơi tối đa khi bật là 1.5V AC @ 0.5A và dòng rò tối đa khi tắt là 2.5mA.

1794-OM8 Thông số kỹ thuật

Đầu ra: 8 Không cách ly
Điện áp đầu ra định mức: 240V AC
Dòng điện đầu ra định mức: 4.0A
Dòng điện tối đa khi bật: 500mA cho mỗi đầu ra
Điện áp giảm tối đa khi bật: 1,5V AC @ 0,5A
Dòng rò tối đa khi tắt máy: 2,5mA
Điện áp cách ly: 250V liên tục
Dòng điện Flexbus: 60mA @ 5V DC
Công suất tiêu thụ: Tối đa 5W @ 0.5A.
Công suất tản nhiệt: 17,1 BTU/giờ @ 0,5A tối đa.

1794-OM8 Câu hỏi thường gặp

Hỏi: "Đầu ra không cách ly" có nghĩa là gì đối với mô-đun này?
A: Các đầu ra không cách ly có nghĩa là 8 kênh đầu ra dùng chung một điện áp tham chiếu. Tất cả các kênh đều được tham chiếu đến cùng một đầu nối chung trên đế đấu dây. Điều này giúp đơn giản hóa việc đấu dây cho các ứng dụng không quan trọng nhưng cung cấp khả năng bảo vệ lỗi giữa các kênh kém hơn so với các mô-đun cách ly riêng lẻ hoặc cách ly theo nhóm. Cấu hình này phù hợp cho các ứng dụng mà thiết bị hiện trường hoạt động từ một nguồn điện xoay chiều duy nhất.

Hỏi: Dòng điện tối đa mà mô-đun có thể chuyển mạch đồng thời trên cả 8 kênh là bao nhiêu?
A: Bộ chuyển mạch 1794-OM8 có tổng dòng điện đầu ra định mức là 4.0A trên cả 8 kênh. Với mỗi kênh có khả năng chịu tải tối đa 500 mA, bạn phải đảm bảo tổng dòng điện trên tất cả các kênh đang hoạt động không vượt quá 4.0A. Ví dụ, bạn không thể bật cả 8 kênh ở mức 500 mA cùng một lúc (8 × 0.5A = 4.0A sẽ là giới hạn chính xác). Cần phải phân bổ tải cẩn thận.

Hỏi: Thông số dòng rò ở trạng thái tắt có nghĩa là gì và nó có thể ảnh hưởng đến ứng dụng của tôi như thế nào?
A: Dòng rò tối đa khi tắt là 2,5 mA có nghĩa là ngay cả khi đầu ra TẮT, một dòng điện nhỏ vẫn có thể chạy qua thiết bị chuyển mạch bán dẫn (triac/SCR). Trong một số ứng dụng nhạy cảm, dòng rò này có thể khiến tải trở kháng cao (như cuộn dây rơle nhỏ hoặc đèn báo) vẫn được cấp điện yếu hoặc ngăn cản việc tắt hoàn toàn.
