Mô tả về T8842

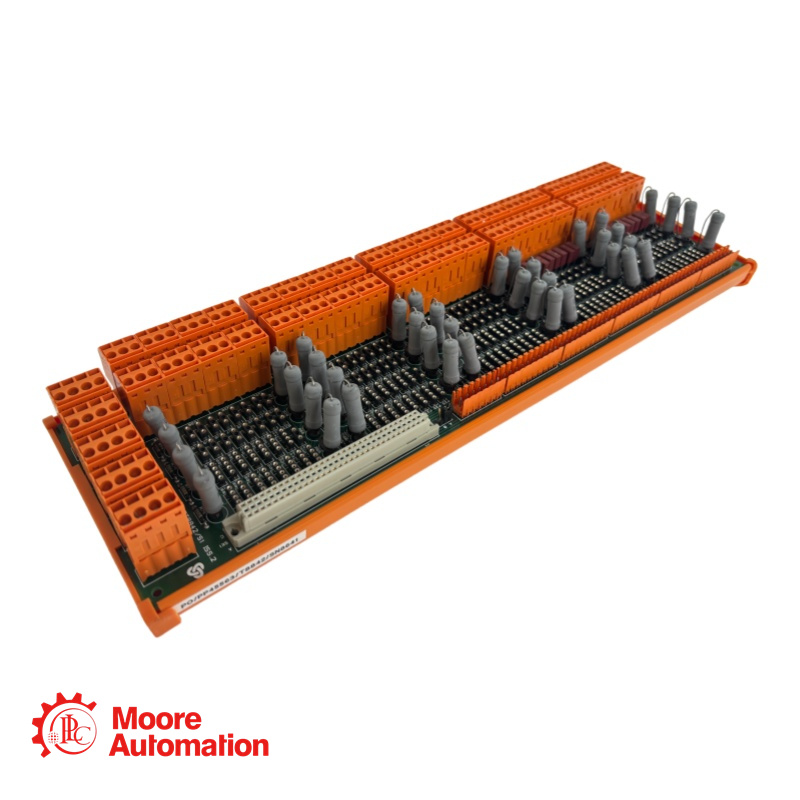

Bộ đấu nối đa năng T8842 (VFTA) của Trusted là giao diện chính giữa các thiết bị hiện trường dùng để phát hiện/dập tắt đám cháy và khí gas với Mô-đun giao diện vùng TMR T8448 của Trusted. Nó có 40 kênh có thể cấu hình riêng lẻ, được tổ chức thành năm nhóm nguồn, mỗi nhóm tám kênh. Mỗi kênh hỗ trợ nhiều tín hiệu đầu vào tương tự hoặc kỹ thuật số và đầu ra kỹ thuật số lên đến 40V DC, và được bảo vệ bởi cầu chì nguồn hiện trường 315mA và cầu chì tín hiệu đầu vào 50mA. Bộ đấu nối chấp nhận nguồn điện kép 24V DC cho mỗi nhóm và được thiết kế để lắp đặt trên thanh ray DIN tiêu chuẩn TS32 hoặc TS35.

Tham số

Dải điện áp (Nguồn cấp tại hiện trường): 18 đến 28V DC
Dòng điện tối đa (Nguồn cấp tại hiện trường): 2,52A cho mỗi nhóm nguồn.
Dòng điện hoạt động khuyến nghị: 220mA mỗi kênh
Công suất tiêu thụ (cấp nguồn tại hiện trường): tối đa 9W
Dải tín hiệu đầu vào: 0-20mA
Phóng điện tĩnh điện trong không khí: 15kV
Phóng điện tiếp xúc: 8kV
Trường bức xạ: 10V/m, 27MHz đến 500MHz
Các xung điện thoáng qua và xung đột: 2kV, 2,5kHz trong 60 giây

Câu hỏi thường gặp

Cầu chì 50mA trên mỗi kênh đầu vào có tác dụng gì?
A: Cầu chì 50mA được đặt nối tiếp với đường dẫn tín hiệu đầu vào (0-20mA) để giới hạn dòng điện chạy qua điện trở cảm biến chính xác 250R. Điều này bảo vệ điện trở và các mạch điện tử đầu vào phía sau khỏi hư hỏng tiềm tàng nếu thiết bị hiện trường bị lỗi hoặc lỗi dây dẫn gây ra dòng điện quá mức. Điện áp phát sinh trên điện trở 250R này là điện áp mà mô-đun T8448 đo được để xác định trạng thái của thiết bị hiện trường.

Hai nguồn điện DC 24V được cấu hình như thế nào trong VFTA?
A: Mỗi trong năm nhóm nguồn nhận được hai nguồn điện một chiều 24V độc lập. Hai nguồn này được kết hợp bằng các điốt trên VFTA, cung cấp khả năng dự phòng nguồn. Nếu một nguồn 24V bị lỗi, nguồn còn lại sẽ tiếp tục cấp điện cho cả tám kênh trong nhóm đó mà không bị gián đoạn. Việc "kết nối chung" bằng điốt này đảm bảo tính khả dụng cao cho các chức năng an toàn phòng cháy chữa cháy và khí gas quan trọng.

Những loại thiết bị hiện trường nào tương thích với T8842?
A: T8842 được mô tả cụ thể là phù hợp cho cả các thiết bị trường 3 dây "tiêu thụ" dòng điện và "cung cấp" dòng điện. Tính linh hoạt này cho phép nó giao tiếp với nhiều loại đầu dò và bộ truyền động được sử dụng trong hệ thống báo cháy và khí gas, bao gồm cả những thiết bị yêu cầu VFTA cung cấp nguồn điện và những thiết bị tạo ra tín hiệu đầu ra riêng. Cấu hình được quản lý trên cơ sở từng kênh.
