21000-16-05-20-065-04-02 Bộ vỏ đầu dò tiệm cận Bently Nevada

Để nhận báo giá, vui lòng liên hệ bên dưới: Frida

Số điện thoại/WhatsApp: +86 15359408275 E-mail:sales5@mooreplc.com

Bộ vỏ đầu dò tiệm cận

21000-16-05-20-065-04-02:

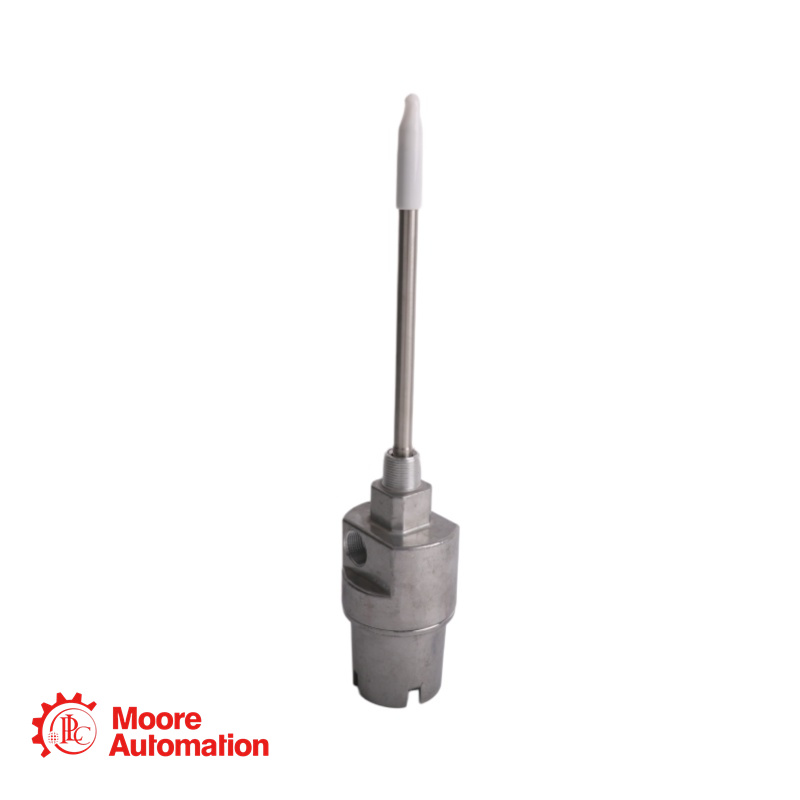

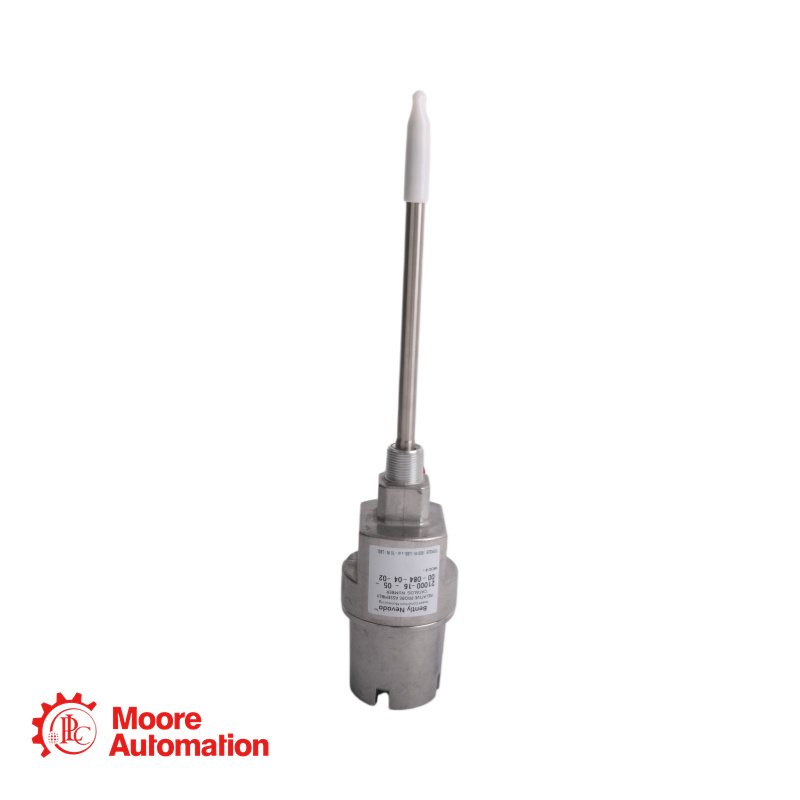

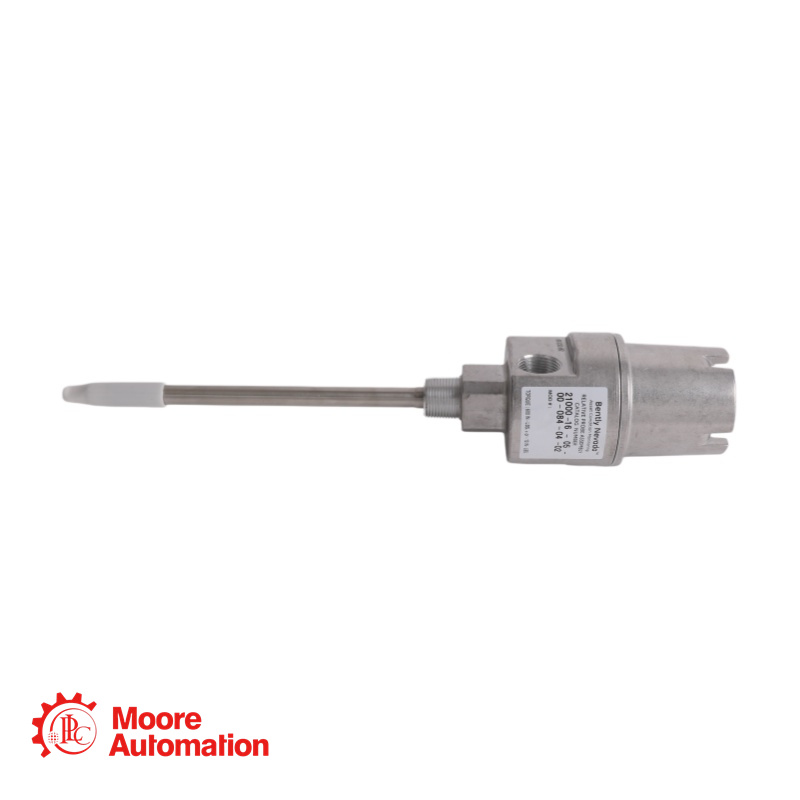

Đây là cụm vỏ đầu dò tiệm cận 21000 do Bently Nevada (Baker Hughes) sản xuất. 21000-16-05-20-065-04-02 Đây là thiết bị có vỏ hoàn toàn bằng kim loại, được chế tạo từ thân nhôm với lớp vỏ bằng thép không gỉ 304. Sản phẩm bao gồm đầu dò tiệm cận 3300 XL 8 mm được lắp sẵn với cáp dài 0,5 mét, bộ chuyển đổi chân đế 2,0 inch và ống bọc đầu dò dài 6,5 inch.

Thông số - 21000-16-05-20-065-04-02

Loại đầu dò: 3300 XL 8 mm (Lắp ngược)
Chiều dài cáp đầu dò: 0,5 mét
Chiều dài bộ chuyển đổi trụ đỡ: 2,0 inch (51 mm)
Độ xuyên thấu của đầu dò (chiều dài ống): 6,5 inch (165 mm)
Tổng chiều dài (CC + DDD): 8,5 inch (216 mm)
Ren lắp đặt: 3/4-14 NPT (Được gia công với 5-7 ren hoàn chỉnh để tăng độ cứng)
Vật liệu vỏ: Nhôm (thân), thép không gỉ 304 (vỏ ngoài)
Phụ kiện (Tùy chọn 04): Chỉ một nút bịt 3/4-14 NPT

Lĩnh vực ứng dụng - 21000-16-05-20-065-04-02

Giám sát rung động hướng tâm: Tua bin hơi, tua bin khí, máy nén ly tâm, máy bơm và máy phát điện.
Đo lường Keyphasor (Tham chiếu pha/Tốc độ)
Tuân thủ quy định ngành và bảo vệ môi trường: Hệ thống bảo vệ máy móc trong ngành dầu khí, hóa dầu và sản xuất điện.

Lưu ý quan trọng - 21000-16-05-20-065-04-02

Tính toàn vẹn chống cháy nổ: Cấu hình này sử dụng EE = 04 (Chỉ một nút bịt 3/4-14 NPT). Theo trang 6 của bảng dữ liệu, tùy chọn phụ kiện này được CSA đánh giá là chống cháy nổ. Cụm vỏ vẫn giữ được chứng nhận Loại I, Phân khu 1.
Bộ phận bảo vệ đầu nối: Tùy chọn AA = 16 không bao gồm bộ phận bảo vệ đầu nối. Nếu muốn có thêm lớp bảo vệ cơ học cho giao diện đầu nối đầu dò bên trong vỏ, hãy xem xét tùy chọn AA = 34 (đầu dò 3300 XL 8 mm với bộ phận bảo vệ đầu nối, nhiều chứng nhận).
Yêu cầu về giá đỡ ống tay áo: Tổng chiều dài (CC = 2,0 inch + DDD = 6,5 inch) là 8,5 inch. Con số này nhỏ hơn giới hạn 12 inch (305 mm), do đó không cần thêm giá đỡ ống tay áo (P/N 37948-01).
Khả năng tương thích chiều dài cáp đầu dò: Tùy chọn BB = 05 (cáp 0,5 mét). Kích thước tối đa C cộng D cho đầu dò 0,5 mét là 343 mm (13,5 inch). Tổng chiều dài của mẫu này là 8,5 inch (216 mm), nằm trong giới hạn cho phép.
