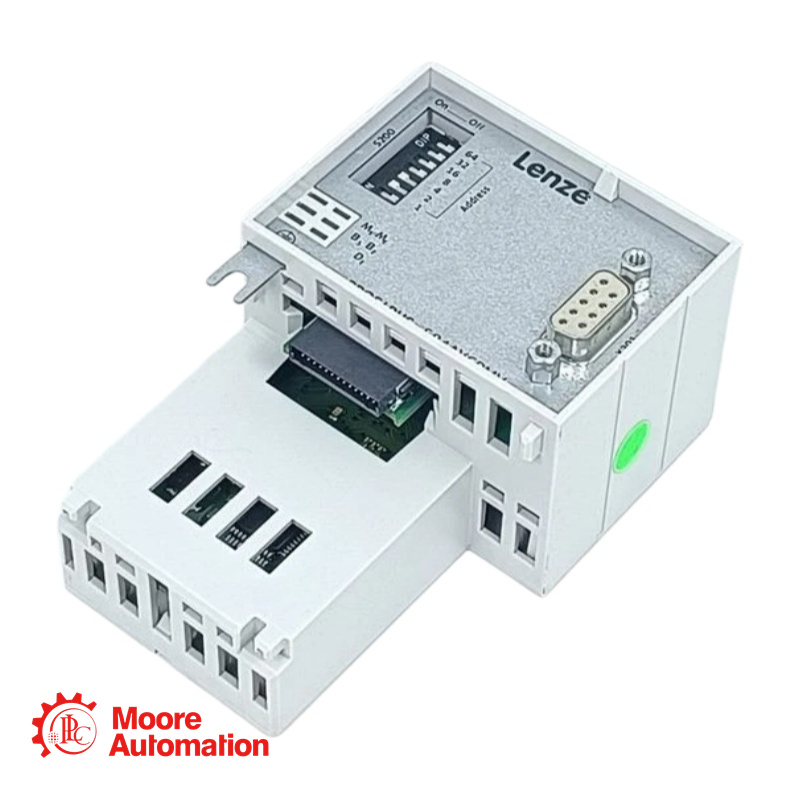

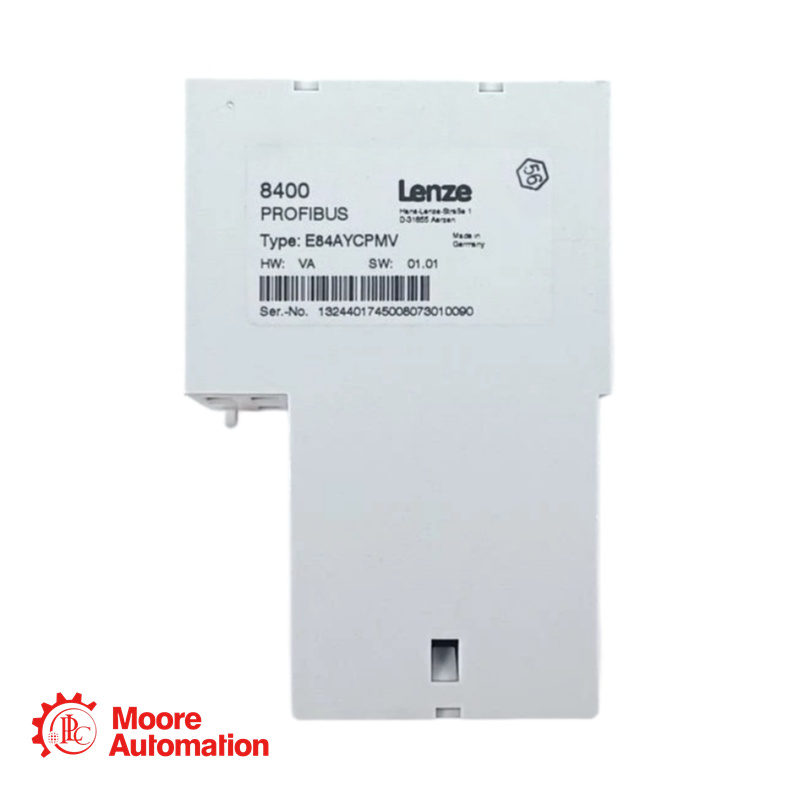

Mô-đun truyền thông Lenze E84AYCPMV

Thông tin cơ bản

Mô tả sản phẩm

Mô-đun truyền thông được sử dụng để kết nối các thiết bị 8400 StateLine, HighLine hoặc TopLine với hệ thống bus.

Lĩnh vực ứng dụng

Mô-đun truyền thông PROFIBUS này được sử dụng để tích hợp các biến tần Lenze 8400 vào mạng bus trường PROFIBUS DP. Các ứng dụng điển hình bao gồm:
Tự động hóa công nghiệp: Kết nối các bộ điều khiển động cơ với PLC (Bộ điều khiển logic lập trình) trung tâm bằng PROFIBUS để điều khiển điểm đặt (tốc độ, mô-men xoắn) và giám sát phản hồi.
Tự động hóa nhà máy: Hệ thống băng tải, máy đóng gói, máy xếp pallet và thiết bị xử lý hàng hóa, nơi yêu cầu điều khiển và chẩn đoán thời gian thực.
Tự động hóa quy trình: Máy bơm, quạt và máy đùn cần được tích hợp vào hệ thống điều khiển cấp cao hơn thông qua PROFIBUS.
Nâng cấp và cải tiến: Bổ sung kết nối PROFIBUS cho các bộ truyền động Lenze 8400 hiện có trong các hệ thống cũ.
Hệ thống đa truyền động: Cho phép vận hành đồng bộ nhiều truyền động thông qua giao tiếp fieldbus.

Thông số kỹ thuật sản phẩm

Giao thức truyền thông: PROFIBUS-DP-V0, PROFIBUS-DP-V1
Hồ sơ thiết bị: PROFIDrive, phiên bản 3
Trung bình: RS 485
Tốc độ truyền dữ liệu: 9,6 kBit/s đến 12.000 kBit/s (tự động nhận diện)
Cấu trúc mạng:
Đường kẻ
Đường thẳng hoặc dạng cây (có bộ lặp)
Loại nút: Nút phụ
Dữ liệu xử lý theo từ (PCD): 16 bit, 1 ... 16 từ
Độ dài dữ liệu người dùng DP: Kênh tham số tùy chọn (4 từ) + số từ dữ liệu xử lý
Số lượng nút bus: 31 nút phụ + 1 nút chính trên mỗi phân đoạn bus (125 nút nếu có bộ lặp)
Chiều dài tối đa của cáp trên mỗi đoạn: 1200 m (tùy thuộc vào tốc độ truyền và loại cáp)

-------------------------------------------------------------
