Mô tả về 1503VC-BMC5-MC1

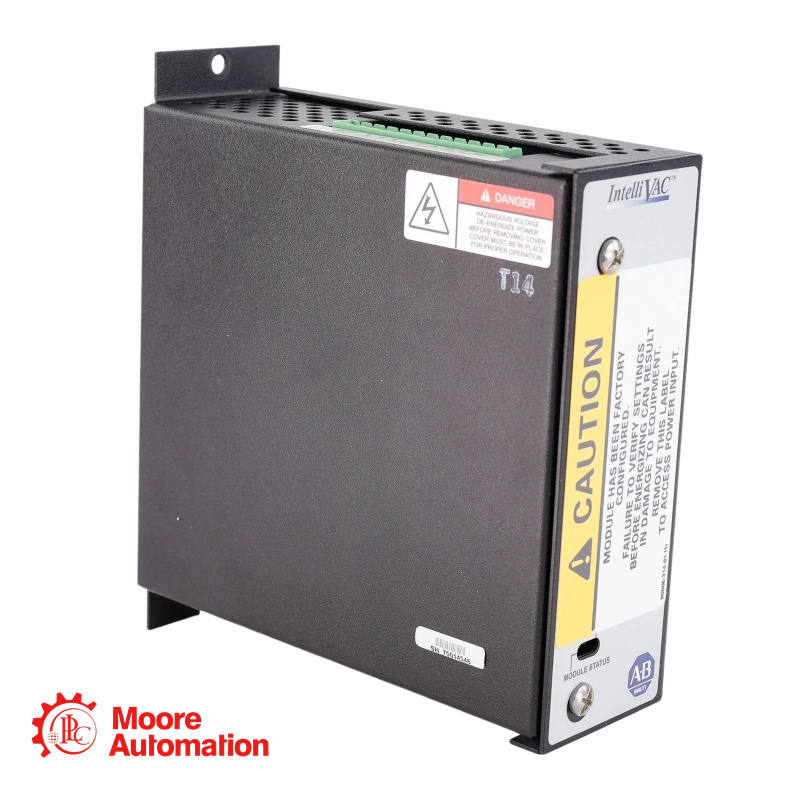

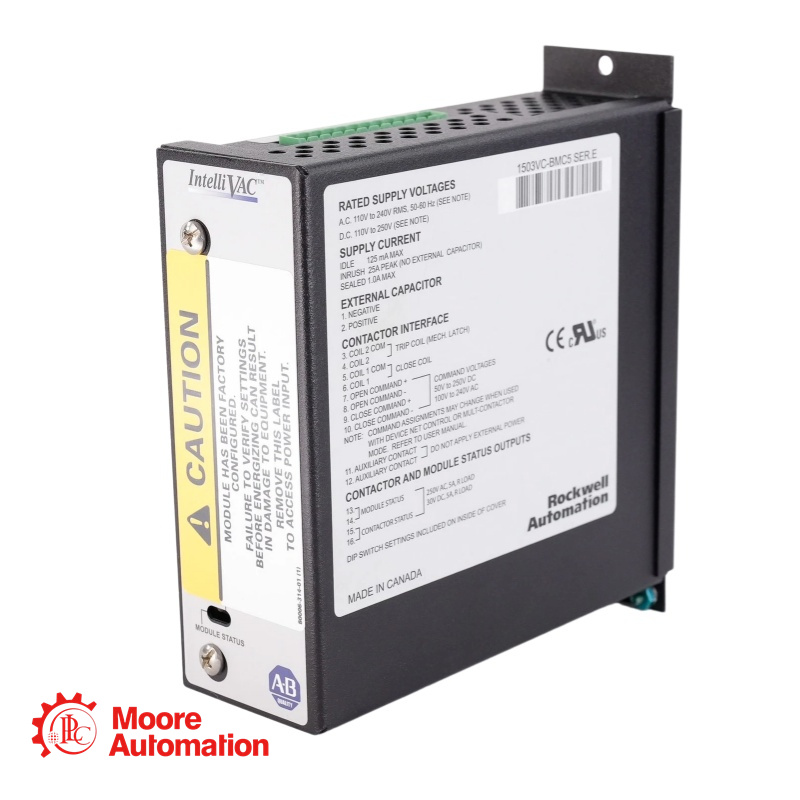

Bộ điều khiển Bulletin 1503VC được sử dụng để điều khiển các công tắc tơ chân không Bulletin 1502, một thành phần quan trọng của bộ điều khiển động cơ điện áp trung bình CENTERLINE Bulletin 1500/1900. IntelliVAC là một giải pháp hiệu quả và linh hoạt để điều khiển các công tắc tơ chân không điện áp trung bình được sử dụng trong các ứng dụng khởi động và cấp nguồn động cơ.
Mô-đun IntelliVAC có thể được sử dụng để điều khiển các công tắc tơ chân không Bulletin 1502 400 và 800 Amp. Cả hai loại công tắc tơ giữ bằng điện và chốt bằng cơ khí đều có thể được điều khiển bằng IntelliVAC.

Dải điện áp cung cấp (110-240V AC 50/60 Hz, 110-250V DC) cho phép ứng dụng trong nhiều lĩnh vực.
Thời gian kích hoạt ổn định của công tắc tơ chân không (ở điện áp nguồn nhất định) đảm bảo hiệu suất hoạt động lặp lại.
Thời gian ngắt mạch của công tắc tơ chân không có thể lựa chọn giúp cải thiện sự phối hợp với các cầu chì nguồn phía trên.
Chức năng bù độ cao điện tử (chỉ dành cho Bulletin 1502 400 A) loại bỏ chức năng bù cơ học cần thiết cho độ cao trên 1000 mét (các công tắc tơ Bulletin 1502 800 A bao gồm chức năng điều chỉnh độ cao cơ học dễ sử dụng).

Tham số

Dòng điện khởi động đầu vào chính: Đỉnh 25 A (1/2 chu kỳ)
Dòng điện chờ (Tối đa, khi không có cuộn dây được cấp điện): 125 mA (AC) / 35 mA (DC)
Dòng điện giữ (tối đa): 300 mA (AC) / 100 mA (DC)
Dòng điện đóng/ngắt (0,2 giây): Tham khảo bảng thông số kỹ thuật để biết các thông số cụ thể.
Điện áp nguồn hoạt động (khi khởi động): tối thiểu 95V
Điện áp nguồn hoạt động (khi sụt áp): tối thiểu 75V (70V để kích hoạt)
Điện áp đầu vào (Mở/Đóng): 70-240V AC / 70-250V DC; Dòng điện tối đa khi bật: 11mA AC / 2.4mA DC
Các tiếp điểm đầu ra trạng thái: AC 250V, 5A (tải R); DC 30V, 5A (tải R)

Câu hỏi thường gặp

Cảnh báo "Lệnh không hợp lệ hiện diện" có nghĩa là gì và cách khắc phục như thế nào?
A: Cảnh báo này (được hiển thị bằng đèn LED trạng thái mô-đun màu vàng) sẽ kích hoạt nếu phát hiện lệnh Đóng, Chạy chậm hoặc Ngắt trong quá trình khởi động mô-đun, hoặc nếu lệnh Đóng/Chạy chậm được áp dụng lại quá nhanh (trước khi quá trình mở công tắc tơ được xác minh trong khoảng 60 ms cộng với thời gian ngắt). Nó cũng xảy ra nếu lệnh Đóng và Ngắt xuất hiện đồng thời trên một bộ phận chốt cơ khí. Quá trình khắc phục diễn ra tự động: tình trạng này sẽ biến mất ngay khi tín hiệu đầu vào gây lỗi được loại bỏ hoặc sửa chữa, mà không cần phải khởi động lại nguồn điều khiển.

Tính năng trễ thời gian dưới điện áp (TDUV) hoạt động như thế nào và khi nào cần sử dụng tụ điện ngoài?
A: Chức năng TDUV cho phép công tắc tơ hoạt động trong thời gian ngắn khi điện áp giảm hoặc mất điện mà không cần ngắt mạch. Mô-đun có thể cung cấp thời gian TDUV ngắn (lên đến 0,2 giây cho điện áp 110/120V và 1,0 giây cho điện áp 220/240V) mà không cần bất kỳ linh kiện bên ngoài nào. Đối với thời gian dài hơn, lên đến 2 giây (có thể cấu hình thông qua công tắc DIP), cần phải kết nối một tụ điện bên ngoài với các cực 1 và 2 của mô-đun. Cần thận trọng khi sử dụng TDUV trong các ứng dụng dừng khẩn cấp, vì công tắc tơ sẽ không mở cho đến khi hết thời gian trễ đã lập trình.

Sự khác biệt giữa tín hiệu đầu ra trạng thái mô-đun và tín hiệu đầu ra trạng thái công tắc tơ là gì?
A: Hai đầu ra rơle, cả hai đều có tiếp điểm thường mở, cung cấp các tín hiệu riêng biệt. Rơle Trạng thái Mô-đun đóng (hoạt động bình thường) khi mô-đun hoạt động bình thường (đèn LED xanh lá cây) và mở trong trường hợp xảy ra lỗi (đèn LED đỏ) hoặc một số cảnh báo. Rơle Trạng thái Công tắc tơ đóng khi lệnh đóng được kích hoạt trong 200 ms đầu tiên, hoặc bất cứ khi nào công tắc tơ được phát hiện là đang đóng về mặt vật lý (đèn LED vàng); nó mở khi công tắc tơ đang mở.
