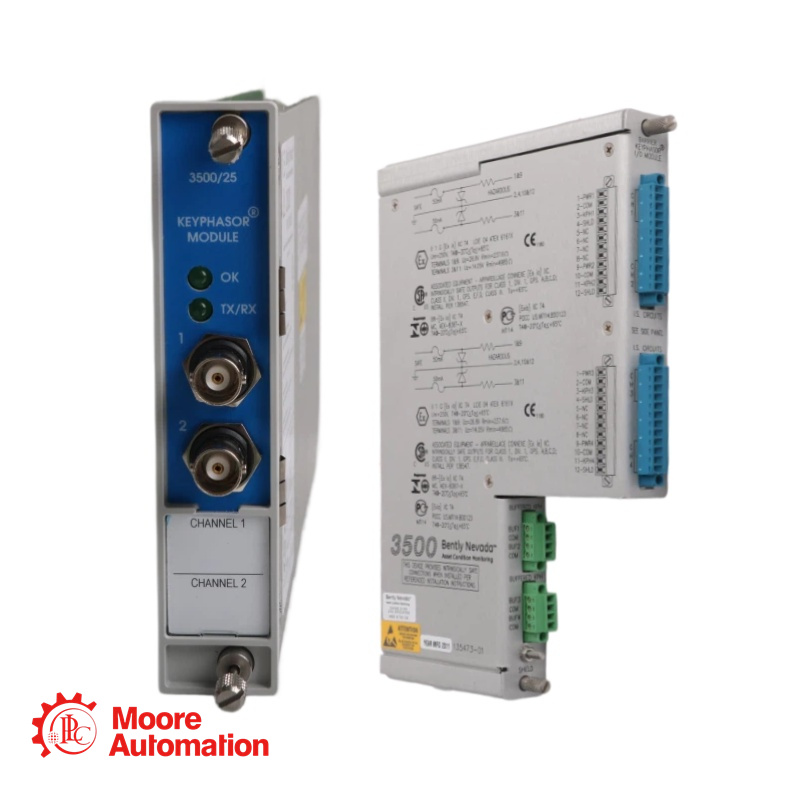

3500/25 149369-01+135473-01 Mô-đun Keyphasor nâng cao / Bently Nevada

Frida Zhang - Trực tuyến 24/7 - giải quyết mọi vấn đề của bạn

E-mail: sales5@mooreplc.com

Số điện thoại/Whatsapp: +86 15359408275

Mô-đun Keyphasor nâng cao 3500/25

Bentley Nevada 3500/25 Mô-đun Keyphasor nâng cao isa hMô-đun hai kênh, kích thước bằng một nửa chiều cao, được sử dụng để cung cấp tín hiệu Keyphasor cho các mô-đun giám sát trong giá đỡ 3500. Mô-đun nhận tín hiệu đầu vào từ các đầu dò tiệm cận hoặc bộ thu từ và chuyển đổi các tín hiệu đó thành tín hiệu Keyphasor kỹ thuật số, cho biết khi nào dấu Keyphasor trên trục trùng khớp với bộ chuyển đổi Keyphasor. Hệ thống bảo vệ máy móc 3500 có thể chấp nhận tối đa bốn tín hiệu Keyphasor cho cấu hình bình thường và tối đa tám tín hiệu Keyphasor trong cấu hình ghép nối.

Ghi chú: Tín hiệu Keyphasor là xung tín hiệu một lần mỗi vòng quay hoặc nhiều sự kiện mỗi vòng quay từ trục quay hoặc bánh răng được sử dụng để cung cấp phép đo thời gian chính xác. Điều này cho phép các mô-đun giám sát 3500 và thiết bị chẩn đoán bên ngoài đo tốc độ quay của trục và các thông số vectơ như biên độ và pha dao động 1X.

Thông số kỹ thuật của 3500/25

Mức tiêu thụ điện năng: 3,2 watt (thông thường)
Trở kháng đầu vào: tối thiểu 21,8 kΩ
Trở kháng đầu ra: Trở kháng đầu ra đệm tối đa 504 Ω.
Nguồn cấp điện cho bộ chuyển đổi Keyphasor: -24 Vdc, tối đa 40 mA mỗi kênh.
Nhiệt độ bảo quản: -40°C đến +85°C (-40°F đến +185°F)
Độ ẩm: 95%, không ngưng tụ

+ Mô-đun chính:

Kích thước (Chiều sâu x Chiều cao x Chiều rộng):
119,9 mm x 24,4 mm x 256,5 mm (4,72 inch x 0,96 inch x 10,10 inch).
Trọng lượng: 0,34 kg (0,76 lbs.)
+Mô-đun I/O:

Kích thước (Cao x Rộng x Sâu):
241,3 mm x 24,4 mm x 103,1 mm (9,50 inch x 0,96 inch x 4,06 inch)
Trọng lượng: 0,46 kg (1,01 lbs.)

3500/25 Phụ tùng thay thế

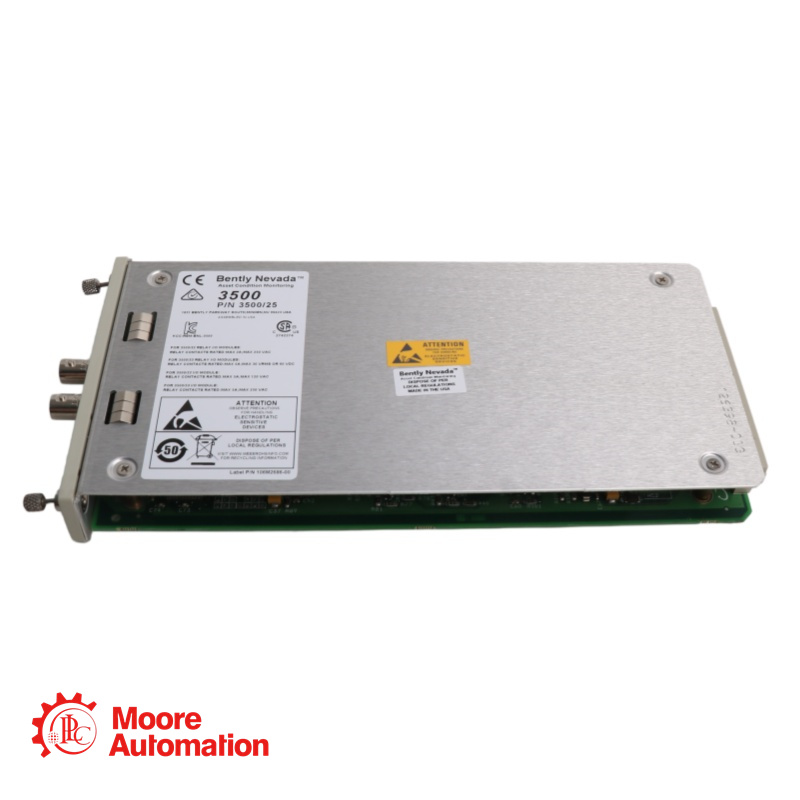

149369-01 - Mô-đun Keyphasor nâng cao

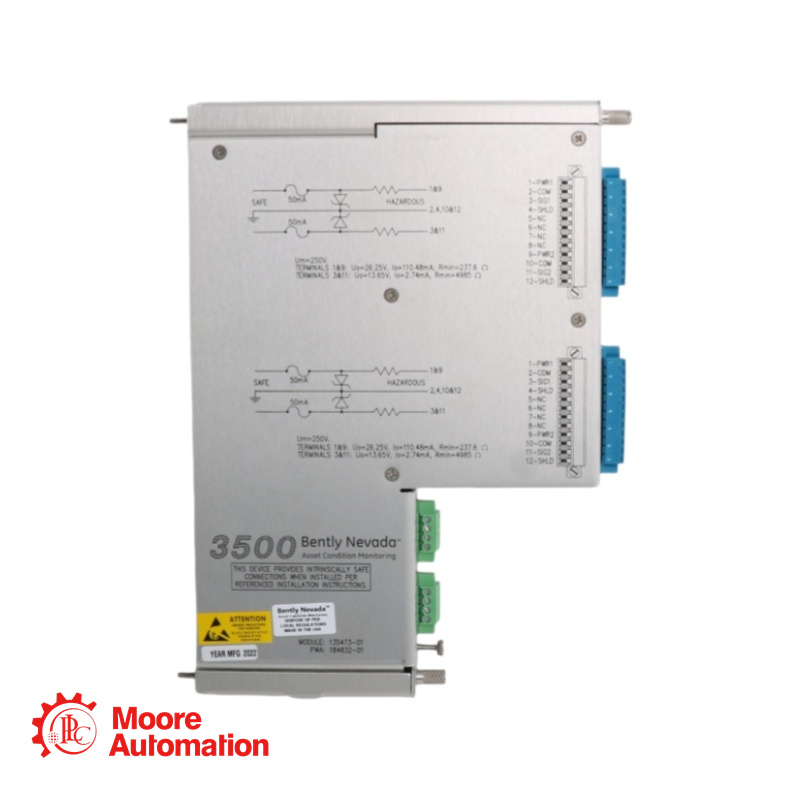

135473-01 - Mô-đun I/O Keyphasor (Rào chắn nội bộ và đầu cuối nội bộ.)

Câu hỏi thường gặp của 3500/25

Mô-đun Keyphasor nâng cao 3500/25 (149369-01 + 135473-01) là gì?
A: Đây là mô-đun hai kênh, kích thước bằng một nửa chiều cao, được sử dụng trong Hệ thống Bảo vệ Máy móc Bently Nevada 3500. Nó chuyển đổi tín hiệu từ đầu dò tiệm cận hoặc cảm biến từ thành xung Keyphasor kỹ thuật số (một lần mỗi vòng quay hoặc nhiều sự kiện) để đo tốc độ và pha. Mô-đun I/O 135473-01 cung cấp các rào chắn bên trong và các đầu nối bên trong cho các ứng dụng trong khu vực nguy hiểm.

Module 149369-01 có tương thích ngược với các module Keyphasor đời cũ hơn không?
A: Vâng. Đây là mô-đun thay thế trực tiếp cho mô-đun 125792-01 cũ hơn và duy trì khả năng tương thích ngược hoàn toàn về hình thức, kích thước và chức năng.

Hệ thống 3500 có thể xử lý bao nhiêu tín hiệu Keyphasor với mô-đun này?
A: Tối đa bốn tín hiệu Keyphasor ở cấu hình thông thường, hoặc tám tín hiệu ở cấu hình ghép đôi, sử dụng tối đa bốn mô-đun Keyphasor.
