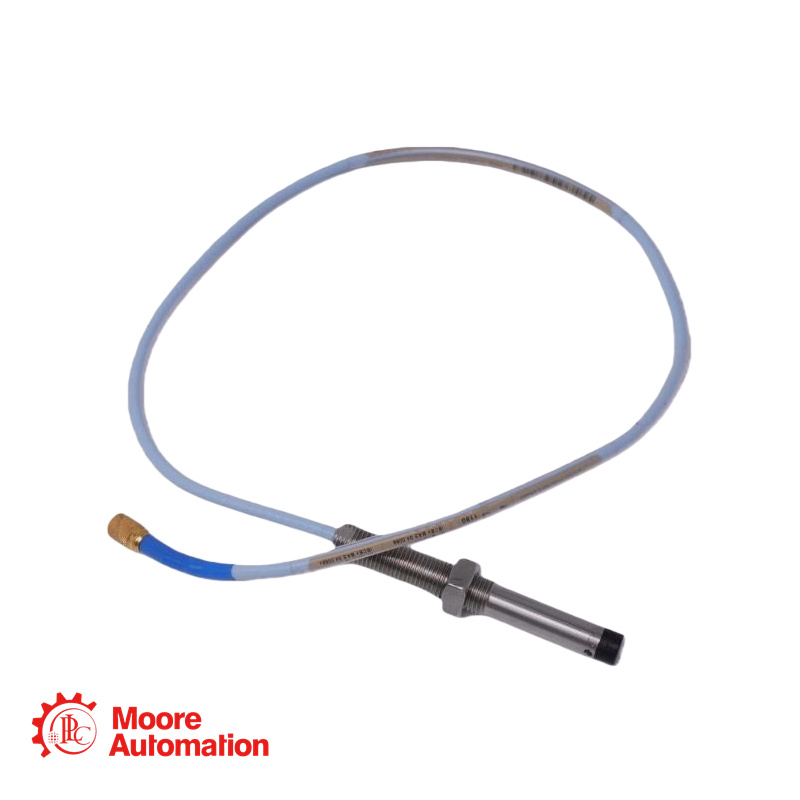

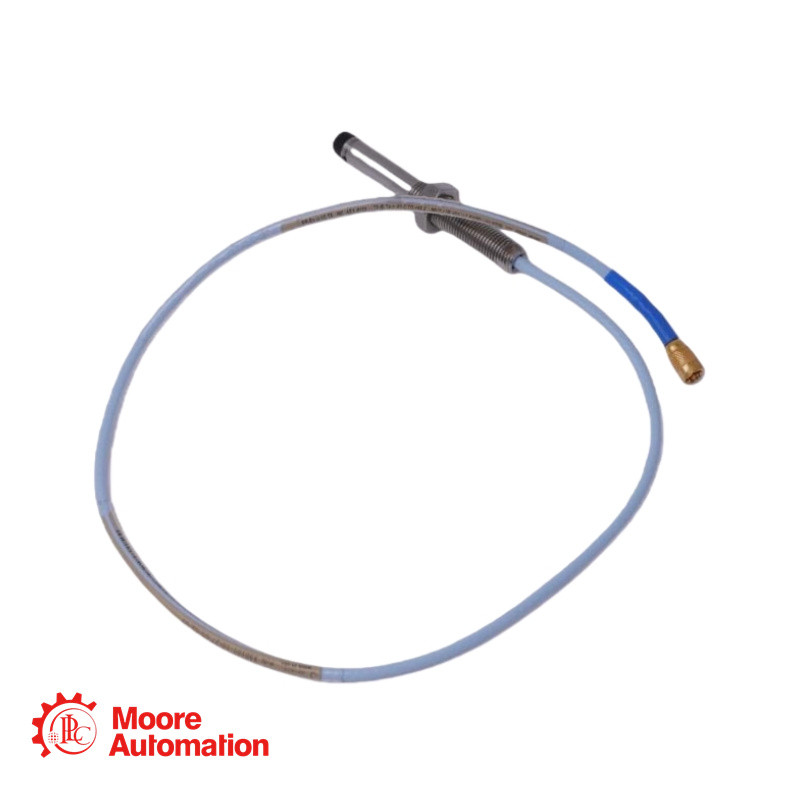

Bently Nevada 330102-20-55-10-02-CN Đầu dò tiệm cận

Liên hệ với chúng tôi

Việc bán hàng:

Điện thoại/
WhatsApp:

Ethư:

Địa chỉ:

Frida

+86 15359408275

sales5@mooreplc.com

Quận Siming, Hạ Môn, Phúc Kiến, Trung Quốc

Thông số kỹ thuật

Mã số linh kiện cơ bản: 330102 (Đầu dò 3300 XL 8 mm, ren 3/8-24 UNF, có vỏ bọc)
Chiều dài chưa ren (Tùy chọn AA): 20 = 2,0 inch.
Tổng chiều dài vỏ (Tùy chọn BB): 55 = 5,5 inch.
Tổng chiều dài đầu dò (Tùy chọn CC): 10 = 1,0 mét (3,3 feet).
Tùy chọn đầu nối và loại cáp (DD): 02 = Đầu nối ClickLoc đồng trục thu nhỏ, cáp tiêu chuẩn.
Tùy chọn phê duyệt của cơ quan (EE): Đã được thay thế bằng hậu tố khu vực.
Hậu tố đặc biệt: -CN = Cấu hình dành cho thị trường Trung Quốc.
Đường kính đầu dò: 8,0 mm (0,31 inch)
Ren vỏ đạn: 3/8-24 UNF-2A
Đầu vặn: 5/16 inch
Đai ốc khóa kèm theo: Đai ốc khóa lục giác 9/16 inch.
Phạm vi nhiệt độ hoạt động: -52°C đến +177°C (-62°F đến +350°F).
Điện trở (R_PROBE) của cáp dài 1,0m: 7,59 ± 0,50 Ohms

Câu hỏi thường gặp về sản phẩm

Hỏi: Chúng tôi đang thay thế một đầu dò tiêu chuẩn, không bọc thép bằng phiên bản bọc thép này (330102) trong khu vực có độ rung cao, nơi cáp bị mài mòn. Ngoài lớp bọc thép, liệu có điểm khác biệt nào trong quá trình lắp đặt hoặc biện pháp phòng ngừa nào so với đầu dò tiêu chuẩn không?

A: Vâng, có những điểm khác biệt quan trọng với các đầu dò bọc thép:
Bán kính uốn cong tối thiểu: Cáp bọc thép có bán kính uốn cong tối thiểu lớn hơn cáp tiêu chuẩn. Mặc dù bảng thông số kỹ thuật ghi bán kính tối thiểu chung là 25,4 mm (1,0 in), bán kính tối thiểu thực tế của cáp bọc thép lớn hơn do lớp bện thép. Uốn cong quá mạnh có thể làm gãy lớp bọc thép, gây hư hại cho cáp bên trong. Vui lòng tham khảo bản vẽ cụ thể để biết bán kính uốn cong của cáp bọc thép.
Trọng lượng và giá đỡ: Cáp bọc thép nặng hơn đáng kể (103 g/m so với 34 g/m đối với cáp tiêu chuẩn). Hãy đảm bảo cáp được đỡ chắc chắn dọc theo chiều dài để tránh gây quá tải hoặc áp lực lên khớp nối ren của đầu dò.
Hướng dẫn thao tác với đầu nối: Phần vỏ bọc thép kết thúc bằng một ống kẹp gần đầu nối. Không sử dụng ống kẹp này làm điểm kéo; luôn kéo phần vỏ cáp phía sau phần vỏ bọc thép.
Nối đất: Lớp vỏ thép không gỉ có tính chất điện liên tục với vỏ đầu dò và lớp chắn cáp. Hãy đảm bảo nó được nối đất đúng cách thông qua Proximitor để tránh hiện tượng vòng nối đất.

Hỏi: Đối với hệ thống 5 mét sử dụng đầu dò bọc thép 1,0m này, chúng ta cần cáp nối dài 4,0m. Cáp nối dài có cần phải được bọc thép để duy trì tính toàn vẹn hoặc hiệu suất của hệ thống không?

A: Không, cáp nối dài không cần phải bọc thép vì lý do điện hoặc hiệu suất. Bạn có thể kết nối đầu dò bọc thép này với cáp nối dài tiêu chuẩn (không bọc thép). Kết nối điện và hiệu suất hệ thống sẽ hoạt động tốt. Lớp bọc thép chỉ để bảo vệ cơ học cục bộ cho cáp đầu dò trong khu vực nguy hiểm (ví dụ: bên trong vỏ ổ trục, gần các bộ phận chuyển động). Cáp nối dài, thường được luồn trong ống dẫn hoặc máng cáp được bảo vệ, có thể là loại tiêu chuẩn. Bạn có thể đặt mua cáp nối dài tiêu chuẩn 4,0m (ví dụ: 330130-040-02-00). Tuy nhiên, nếu toàn bộ đường dây cần được bảo vệ cơ học, bạn có thể đặt mua cáp nối dài bọc thép (ví dụ: 330130-040-01-00), nhưng điều đó không cần thiết cho chức năng hoạt động.
