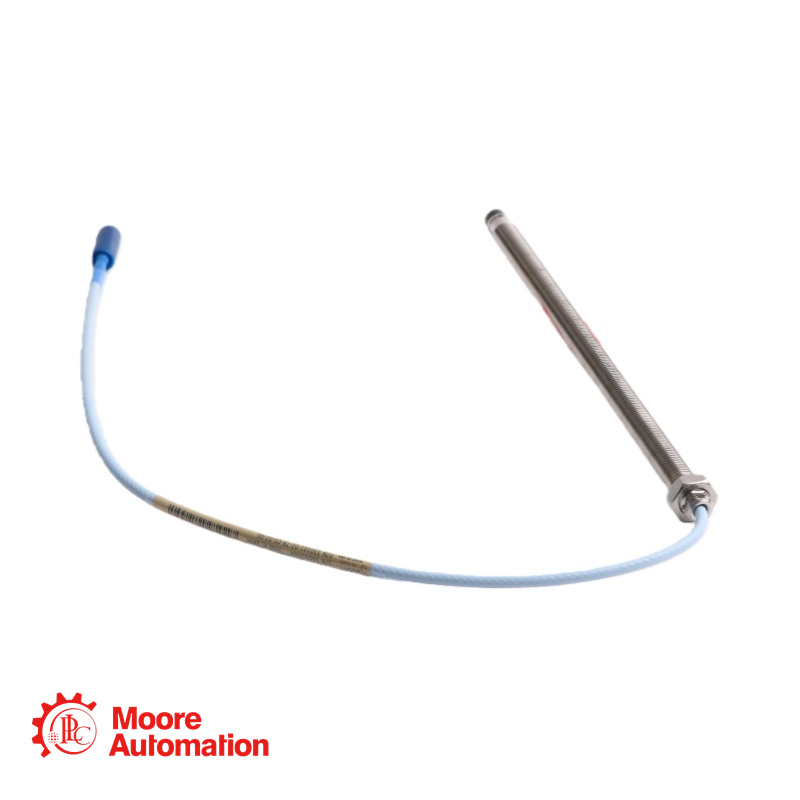

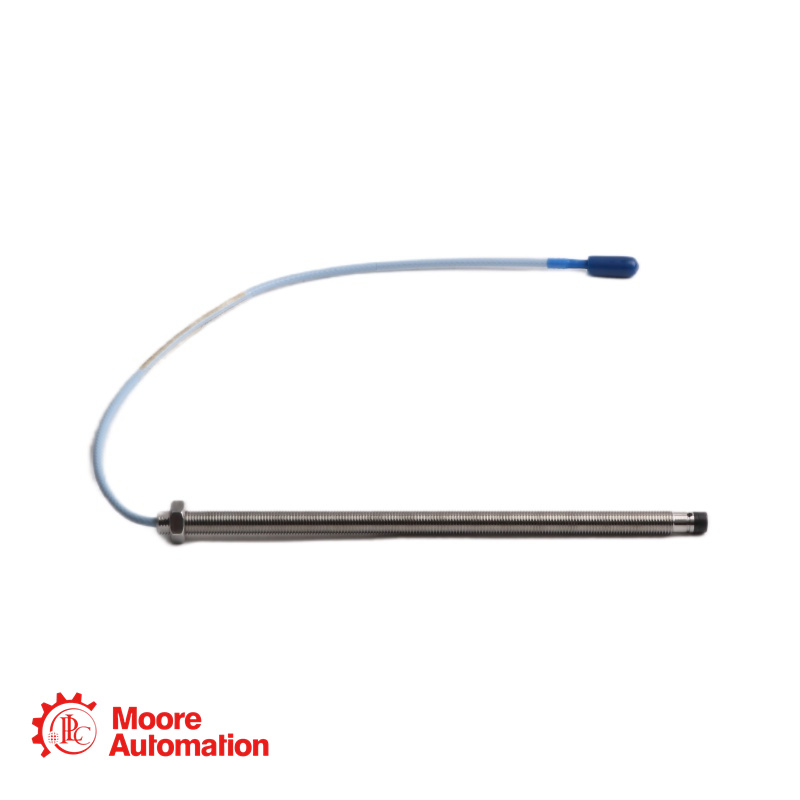

Bently Nevada 330101-02-12-10-02-00 Đầu dò tiệm cận

Liên hệ với chúng tôi

Việc bán hàng:

Điện thoại/
WhatsApp:

Ethư:

Địa chỉ:

Frida

+86 15359408275

sales5@mooreplc.com

Quận Siming, Hạ Môn, Phúc Kiến, Trung Quốc

Thông số kỹ thuật

Loại sản phẩm: Đầu dò tiệm cận 3300 XL 8 mm
Loại ren: Ren 3/8-24 UNF
Giáp: Không có giáp
Loại vỏ: Giá đỡ tiêu chuẩn
Chiều dài chưa ren (Tùy chọn AA): 02 = 0,2 inch
Tổng chiều dài vỏ (Tùy chọn BB): 12 = 1,2 inch
Tổng chiều dài đầu dò (Tùy chọn CC): 10 = 1,0 mét (3,3 feet) cáp liền khối
Loại đầu nối và cáp (Tùy chọn DD): 02 = Đầu nối ClickLoc đồng trục thu nhỏ, cáp ba trục cách điện FEP tiêu chuẩn. Bộ bảo vệ đầu nối không được lắp sẵn.
Phê duyệt của cơ quan (Tùy chọn EE): 00 = Không bắt buộc. Không có chứng nhận CSA, ATEX hoặc IECEx cho các khu vực nguy hiểm.
Đường kính đầu dò: 8,0 mm (0,31 inch)
Vật liệu đầu dò: Polyphenylene sulfide (PPS)
Vật liệu vỏ đầu dò: Thép không gỉ AISI 303 hoặc 304 (SST)
Thông số kỹ thuật cáp: Cáp ba trục 75 ohm, cách điện bằng fluoroethylene propylene (FEP). Xếp hạng nhiệt độ tiêu chuẩn (không phải ETR).
Giáp: Không có
Vật liệu đầu nối: Đồng thau mạ vàng hoặc đồng berili mạ vàng, kiểu ClickLoc.
Phạm vi nhiệt độ hoạt động (tiêu chuẩn): -52°C đến +177°C (-62°F đến +350°F)
Độ bền kéo (từ vỏ đầu dò đến cáp): tối đa 330 N (75 lbf).
Điện trở (R_PROBE) của cáp dài 1,0m: 7,59 ± 0,50 Ohm (từ dây dẫn lõi đến dây dẫn ngoài)
Đầu vặn: 5/16 inch (dành cho ren 3/8-24).
Đai ốc khóa kèm theo: Đai ốc khóa lục giác 9/16 inch.

Câu hỏi thường gặp về sản phẩm

Hỏi: Chúng tôi đang nâng cấp một hệ thống điều khiển tuabin cũ sử dụng các cảm biến 3300 không phải phiên bản XL. Các thiết bị giám sát mới của chúng tôi yêu cầu khả năng chẩn đoán được cải tiến của Proximitor 3300 XL. Chúng tôi có thể chỉ cần thay thế Proximitor cũ bằng thiết bị 3300 XL mới mà không cần thay đổi đầu dò hoặc cáp, và mong đợi nó hoạt động hoàn toàn với các thiết bị giám sát mới không?

A: Vâng, bạn có thể thay thế trực tiếp cảm biến Proximitor cũ bằng cảm biến 3300 XL; chúng có thể thay thế cho nhau về mặt vật lý và điện tử nhờ cùng kiểu lắp đặt 4 lỗ. Hệ thống sẽ xuất ra tín hiệu hợp lệ.

Q:Trong một lần bảo trì gần đây, chúng tôi phát hiện dầu bên trong lớp vỏ cáp nối dài gần đầu nối cảm biến trên một hệ thống tiêu chuẩn. Bản thân cảm biến không bị rò rỉ qua vòng đệm O-ring. Điều này có thể xảy ra như thế nào và làm thế nào để ngăn chặn nó?

A: Đây là hiện tượng gọi là "sự di chuyển chất lỏng" hay "sự thấm hút". Dầu tuabin hoặc các chất lỏng khác trong quá trình sản xuất có thể di chuyển vào các khoảng trống giữa các dây dẫn và lớp cách điện của cáp trong thời gian dài, ngay cả khi không có rò rỉ áp suất tại gioăng đầu dò. Điều này cuối cùng có thể ảnh hưởng đến và làm hỏng cảm biến Proximitor. Cách phòng ngừa: Đối với các ứng dụng tiếp xúc nhiều với dầu (ví dụ: bên trong vỏ ổ trục), bạn phải chọn tùy chọn cáp FluidLoc (ví dụ: mã tùy chọn -11 hoặc -12) cho cả đầu dò và cáp mở rộng. Cáp FluidLoc có chất gel đặc biệt giúp bịt kín các đường dẫn bên trong này, ngăn chặn sự di chuyển chất lỏng qua cáp.

Q:Quy trình bảo trì của chúng tôi yêu cầu kiểm tra tín hiệu đầu ra của cảm biến tiệm cận trong quá trình hoạt động mà không cần ngắt kết nối dây dẫn. Làm thế nào chúng ta có thể thực hiện việc này một cách an toàn với thiết bị 3300 XL?

A: Sử dụng phích cắm thử nghiệm 3300 XL (Mã sản phẩm: 148722-01). Phích cắm này có ba chân cắm trực tiếp vào các lỗ chân thử nghiệm trên dải đầu nối của cảm biến tiệm cận 3300 XL. Các dây dẫn được mã hóa màu kèm theo với đầu cắm chuối cho phép bạn kết nối đồng hồ vạn năng hoặc máy hiệu chuẩn cầm tay để đo điện áp đầu ra thô của cảm biến (Mẹo: đo giữa các đầu cắm chuối "-OUT" và "COM" cho tín hiệu khe hở -1 đến -17 Vdc). Điều này cho phép xác minh hiệu suất trong khi cảm biến vẫn được cấp nguồn và kết nối với màn hình, đảm bảo an toàn vận hành và tránh ngắt kết nối không cần thiết.
