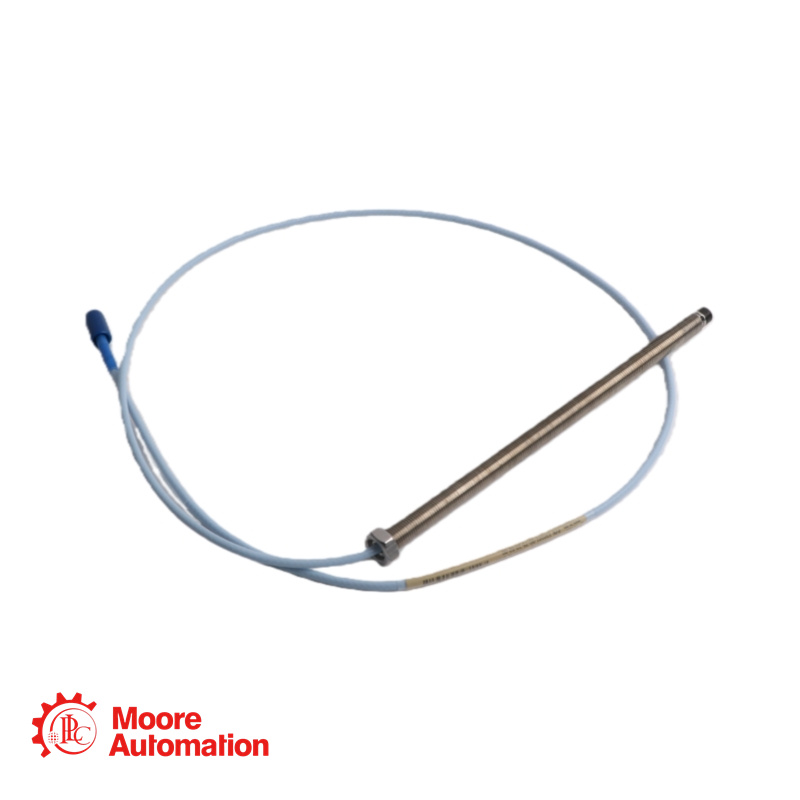

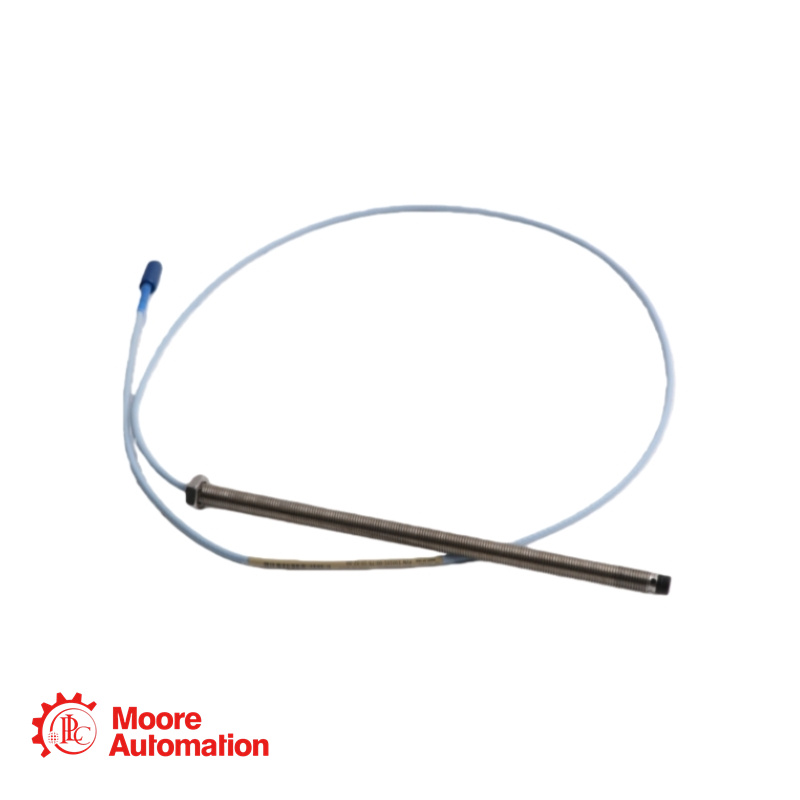

Bently Nevada 330101-00-75-20-02-CN Đầu dò tiệm cận

Liên hệ với chúng tôi

Việc bán hàng:

Điện thoại/
WhatsApp:

Ethư:

Địa chỉ:

Frida

+86 15359408275

sales5@mooreplc.com

Quận Siming, Hạ Môn, Phúc Kiến, Trung Quốc

Thông số kỹ thuật

Mã số linh kiện cơ bản: 330101 (Đầu dò 3300 XL 8 mm, ren 3/8-24 UNF, không có vỏ bọc)
Chiều dài chưa ren (Tùy chọn AA): 00 = 0,0 inch.
Tổng thời lượng trường hợp (Tùy chọn BB): 75 = Mã không chuẩn / không hợp lệ.
Tổng chiều dài đầu dò (Tùy chọn CC): 20 = 2,0 mét (6,6 feet).
Tùy chọn đầu nối và loại cáp (DD): 02 = Đầu nối ClickLoc đồng trục thu nhỏ, cáp ba trục cách điện FEP tiêu chuẩn.
Tùy chọn phê duyệt của cơ quan (EE): THIẾU / KHÔNG CHUẨN. Định dạng số hiệu linh kiện tiêu chuẩn yêu cầu khối tùy chọn thứ năm (EE) cho các phê duyệt của cơ quan, đó là 00 (Không bắt buộc) hoặc 05 (Phê duyệt CSA, ATEX, IECEx).
Hậu tố đặc biệt: -CN
Đường kính đầu dò: 8,0 mm (0,31 inch)
Vật liệu đầu dò: Polyphenylene sulfide (PPS)
Chất liệu vỏ: Thép không gỉ AISI 303 hoặc 304 (SST)
Ren vỏ đạn: 3/8-24 UNF-2A
Đầu vặn: 5/16 inch
Thông số kỹ thuật cáp: Cáp ba trục 75 ohm, cách điện bằng fluoroethylene propylene (FEP).
Vật liệu đầu nối: Đồng thau mạ vàng hoặc đồng berili mạ vàng.
Phạm vi nhiệt độ hoạt động: -52°C đến +177°C (-62°F đến +350°F). Tiếp xúc với nhiệt độ dưới -34°C (-29°F) có thể làm hỏng gioăng kín áp suất bên trong.
Điện trở (R_PROBE) của cáp dài 2,0m: 7,88 ± 0,50 Ohm (từ dây dẫn lõi đến dây dẫn ngoài)
Độ bền kéo (từ vỏ đầu dò đến cáp): tối đa 330 N (75 lbf).

Câu hỏi thường gặp về sản phẩm

Hỏi: Chúng tôi có một máy móc quan trọng mà đầu dò rung bị hỏng. Mã số phụ tùng trên đầu dò cũ là 330101-00-75-20-02-CN. Chúng tôi có sẵn một đầu dò dự phòng với mã số 330101-00-07.5-20-02-00. Sự khác biệt duy nhất là mã chiều dài vỏ ('75' so với '07.5') và '-CN' so với '-00'. Chúng tôi có thể sử dụng đầu dò dự phòng này để thay thế trực tiếp mà không cần hiệu chỉnh lại hoặc thay đổi phần mềm không?

A: Về chiều dài vỏ, 75 gần như chắc chắn là 7,5 inch, đó là ý nghĩa rõ ràng của 07,5. Do đó, kích thước vật lý của thân đầu dò là giống hệt nhau. Hậu tố -CN thường liên quan đến tài liệu và tuân thủ khu vực, chứ không phải thông số kỹ thuật vật lý hoặc điện. Vì vậy, đúng vậy, phụ tùng thay thế (330101-00-07.5-20-02-00) sẽ hoạt động như một bộ phận thay thế trực tiếp về điện và cơ khí. Hệ thống không cần hiệu chuẩn lại vì cả hai đầu dò đều có đường kính 8mm, dài 2,0m và được hiệu chuẩn theo thép AISI 4140. Tuy nhiên, luôn kiểm tra lại cài đặt khe hở sau khi lắp đặt. Vấn đề tiềm ẩn duy nhất là nếu quy trình bảo trì hoặc kiểm toán của nhà máy bạn yêu cầu nghiêm ngặt bộ phận được đánh dấu -CN để truy xuất nguồn gốc ở một số khu vực nhất định.

Hỏi: Trong một sự cố, hệ thống giám sát của chúng tôi ghi nhận điện áp giảm đột ngột và liên tục -22 Vdc từ đầu dò rung 3300 XL (điện áp khe hở bình thường phải là khoảng -9 Vdc). Máy đã dừng hoạt động. Chúng tôi đã kiểm tra điện áp khe hở bằng phương pháp cơ học và thấy nó vẫn chính xác. Nguyên nhân nào có khả năng nhất và chúng tôi cần khắc phục sự cố như thế nào?

A: Điện áp -22 Vdc duy trì cho thấy đầu dò đang đo khoảng cách mục tiêu ở mức âm cực đại của phạm vi đo (~90 mil) hoặc bị hở mạch. Các nguyên nhân và cách kiểm tra:
Hư hỏng đầu dò: Kiểm tra đầu dò PPS xem có hư hỏng vật lý, nứt hoặc mòn không. Đầu dò bị hư hỏng sẽ làm gián đoạn trường dòng điện xoáy.
Dây cáp hoặc đầu nối bị đứt: Kiểm tra xem dây cáp có bị đứt hoặc đầu nối ClickLoc có bị lỏng/hỏng không. Cảm giác "tách" có thể vẫn xuất hiện ngay cả khi kết nối bên trong bị lỗi.
Cảm biến tiệm cận bị lỗi: Hãy đổi cảm biến tiệm cận bị lỗi với cảm biến tiệm cận của kênh liền kề (cùng loại). Nếu lỗi vẫn xuất hiện ở cảm biến tiệm cận đó, thì cảm biến đó đã bị hỏng.
Cáp bị đoản mạch: Mặc dù ít phổ biến hơn, nhưng hiện tượng đoản mạch trong cáp ba trục (từ lõi đến lớp chắn) có thể gây ra tín hiệu đầu ra bất thường.
Vấn đề bề mặt mục tiêu: Đảm bảo khu vực mục tiêu sạch sẽ, dẫn điện tốt và không bị phủ lớp hoặc ăn mòn đến mức không dẫn điện.
Các bước đầu tiên: Sử dụng phích cắm thử nghiệm 3300 XL (148722-01) trên các chân thử nghiệm của Proximitor để xem tín hiệu đầu ra thô mà không cần đấu dây. Nếu tín hiệu đầu ra vẫn sai, vấn đề nằm ở Proximitor hoặc đầu dò/cáp. Kiểm tra bằng mắt thường và sau đó thay thế các bộ phận một cách có hệ thống.
