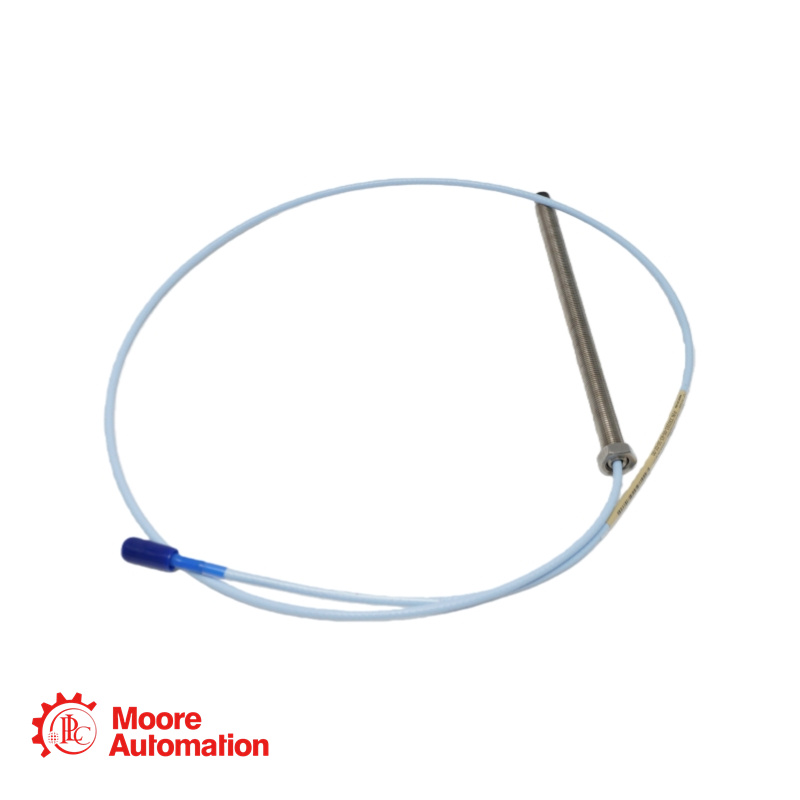

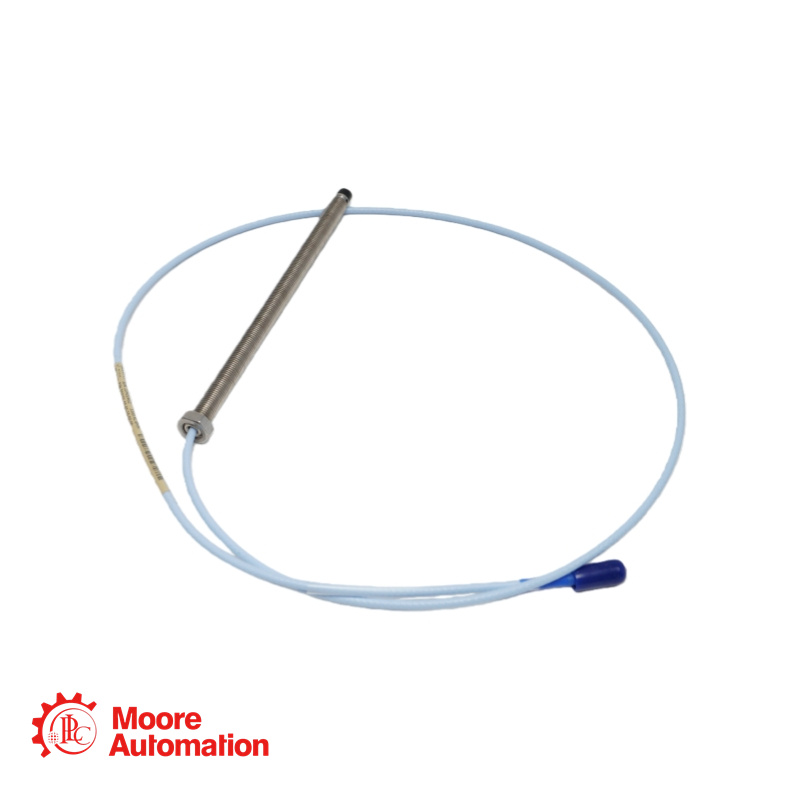

Bently Nevada 330101-00-61-15-02-CN Proximity Probe

Liên hệ với chúng tôi

Việc bán hàng:

Điện thoại/
WhatsApp:

Ethư:

Địa chỉ:

Frida

+86 15359408275

sales5@mooreplc.com

Quận Siming, Hạ Môn, Phúc Kiến, Trung Quốc

Thông số kỹ thuật

Mã số linh kiện cơ bản: 330101 (Đầu dò 3300 XL 8 mm, ren 3/8-24 UNF, không có vỏ bọc)
Chiều dài chưa ren (Tùy chọn AA): 00 = 0,0 inch.
Tổng chiều dài vỏ (Tùy chọn BB): 61 = 6,1 inch.
Tổng chiều dài đầu dò (Tùy chọn CC): 15 = 1,5 mét (4,9 feet).
Tùy chọn đầu nối và loại cáp (DD): 02 = Đầu nối ClickLoc đồng trục thu nhỏ, cáp tiêu chuẩn.
Tùy chọn phê duyệt của cơ quan (EE): Được thay thế bằng hậu tố khu vực.
Hậu tố đặc biệt: -CN = Cấu hình dành cho thị trường Trung Quốc.
Đường kính đầu dò: 8,0 mm (0,31 inch)
Ren vỏ đạn: 3/8-24 UNF-2A
Đầu vặn: 5/16 inch (để gắn dụng cụ lắp đặt)
Đai ốc khóa kèm theo: Đai ốc khóa lục giác 9/16 inch.
Phạm vi nhiệt độ hoạt động: -52°C đến +177°C (-62°F đến +350°F).
Điện trở (R_PROBE) của cáp dài 1,5m: 7,73 ± 0,50 Ohms
Độ bền kéo (từ vỏ đầu dò đến cáp): Lực kéo định mức tối đa 330 N (75 lbf).

Câu hỏi thường gặp về sản phẩm

Hỏi: Chúng tôi đã lắp đặt đầu dò này và đạt được khe hở hoàn hảo -9,00 Vdc. Tuy nhiên, khi chúng tôi xoay trục chậm bằng tay, điện áp khe hở dao động ±0,5 Vdc mặc dù khe hở vật lý không đổi. Điều này cho thấy điều gì?

A: Điều này cho thấy trục của bạn có độ lệch điện đáng kể (Electrical Runout - ERO). Lệch điện là sự thay đổi về các đặc tính điện của bề mặt trục khi quay, gây ra bởi:
Những thay đổi cục bộ về vật liệu (ví dụ: do hàn hoặc xử lý nhiệt).
Sự khác biệt về độ cứng.
Lớp phủ bề mặt hoặc chất bẩn bám thành từng mảng.
Biến thiên độ thẩm thấu từ tính.
Thiết bị dò tìm diễn giải những thay đổi về đặc tính này như một sự thay đổi về khoảng cách.

Hỏi: Chúng tôi đang xây dựng một hệ thống với cảm biến tiệm cận Proximitor 5 mét. Sử dụng đầu dò 1,5m này, chúng tôi cần một dây cáp nối dài 3,5m. Nếu chúng tôi chỉ có sẵn dây cáp nối dài 5,0m, liệu chúng tôi có thể cuộn phần dây thừa 1,5m lại gần cảm biến Proximitor mà không ảnh hưởng đến tín hiệu không?

A: Không nên sử dụng cáp có chiều dài khác. Chức năng bù trừ bên trong của Proximitor được thiết kế cho một tổng điện dung và điện cảm hệ thống cụ thể, được xác định bởi tổng chiều dài của cáp đầu dò (đầu dò + dây nối dài). Sử dụng cáp 5,0m sẽ làm thay đổi tổng chiều dài thành 6,5m, không khớp với hiệu chuẩn 5m của Proximitor.
Tác động tiềm tàng: Điều này có thể làm suy giảm tính tuyến tính của hệ thống, độ ổn định nhiệt độ và khả năng đáp ứng tần số cao.
Cuộn dây cáp thừa: Việc cuộn dây có thể tạo ra một cuộn cảm, có khả năng ảnh hưởng đến tín hiệu, đặc biệt là ở tần số cao. Nó cũng vi phạm nguyên tắc sử dụng các thành phần phù hợp.
Cách làm đúng: Sử dụng cáp nối dài 3,5m theo đúng thông số kỹ thuật. Nếu bạn bắt buộc phải sử dụng cáp 5,0m tạm thời, hãy lưu ý rằng hệ thống đang hoạt động không đúng thông số kỹ thuật và độ chính xác, đặc biệt là ở nhiệt độ khắc nghiệt, không được đảm bảo.
