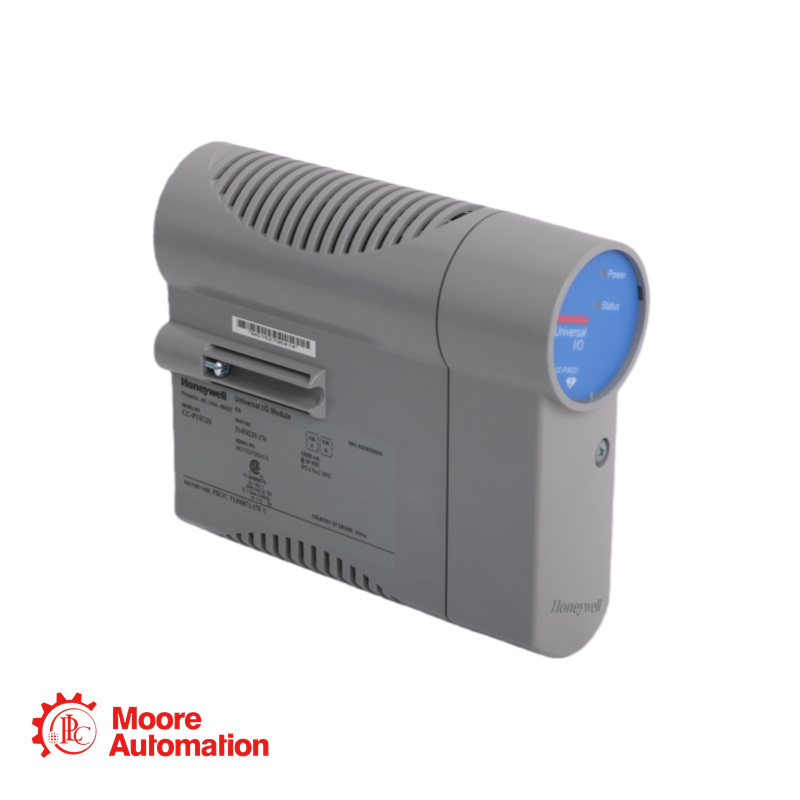

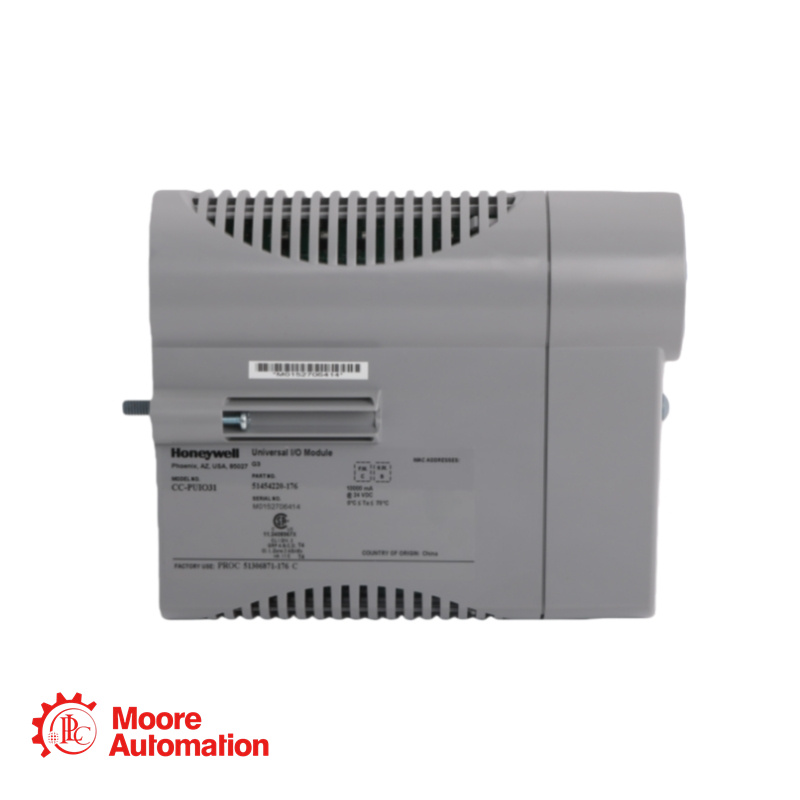

Honeywell CC-PUIO31 Universal I/O Module

Bảng thông số kỹ thuật sản phẩm

Mã sản phẩm: CC-PUI031
Số lượng kênh: 32
Các loại kênh có thể cấu hình theo lựa chọn của người dùng:
Ngõ vào tương tự (4-20 mA / 0-20 mA)
Ngõ ra tương tự (4-20 mA) hỗ trợ HART 7
Ngõ vào kỹ thuật số (24 VDC) với tùy chọn Trình tự sự kiện (SOE, độ phân giải 1 ms) và Phát hiện dây hở (OWD)
Ngõ ra kỹ thuật số (nguồn 24 VDC) với chức năng bảo vệ ngắn mạch.
Đầu vào xung (bất kỳ 4 kênh nào, 0-15 kHz)
Tốc độ quét:
Ngõ vào/ra tương tự: 10 ms
Giao diện I/O kỹ thuật số (chế độ SOE): Độ phân giải dấu thời gian 1 ms, quét PV 20 ms (bình thường) hoặc 5 ms (nhanh)
Thông số kỹ thuật đầu vào tương tự:
Dải điện áp đầu vào: 0-20 mA hoặc 4-20 mA
Độ phân giải A/D: 16 bit
Độ chính xác: 0,1% của FS (23,5±2°C); 0,25% của FS (‑40 đến +70°C)
Trở kháng đầu vào: 250 Ω
Điện áp chế độ chung: +33 VDC đến -1 VDC (không gây hư hại)
Khả năng loại bỏ nhiễu chế độ bình thường: 18 dB ở tần số 50 Hz, 20 dB ở tần số 60 Hz
Bộ lọc: một cực, -3 dB @ 6 Hz
Giới hạn dòng ngắn mạch: 25 mA
Dải điện áp đầu ra: 4-20 mA (có thể cài đặt 0 mA, 2,9-21,1 mA)
Độ phân giải: 12 bit
Sự chính xác: <0,35% FS ở 25°C
Điện trở tải tối đa: 825 Ω @ 20 mA
Điện áp tối đa tuân thủ: 16,5 VDC @ 20 mA
Thời gian phản hồi: 80 ms (chế độ HART), 0,25 ms (chế độ không phải HART)
Kiểm tra tính hợp lệ của đầu ra (đọc lại): ±4% của FS
Điện áp nguồn: lên đến 26 VDC (nguồn điện tại hiện trường)
Phát hiện BẬT: >3,2 mA (không có OWD); 3,1‑7 mA (có OWD)
Phát hiện TẮT: <2,0 mA
Phát hiện dây dẫn hở (OWD): <0,9 mA
Độ phân giải dấu thời gian SOE: 1 ms
Bộ lọc đầu vào: bộ lọc thông thấp bậc nhất, 16 Hz
Thông số kỹ thuật đầu ra kỹ thuật số:
Dòng tải: tối thiểu 1 mA đến tối đa 0,5 A mỗi kênh; tối đa 9 A mỗi mô-đun.
Điện áp khi bật: 24 V điển hình @ 0,5 A
Rò rỉ khi tắt máy: <0,1 mA
Phản ứng ngắn mạch: giới hạn của
Thông số kỹ thuật đầu vào xung (bất kỳ 4 kênh nào):
Dải tần số: 0-15 kHz
Độ rộng xung tối thiểu: 25 μs
Nhiệt độ hoạt động: -40°C đến +70°C (nhiệt độ môi trường xung quanh mô-đun)
