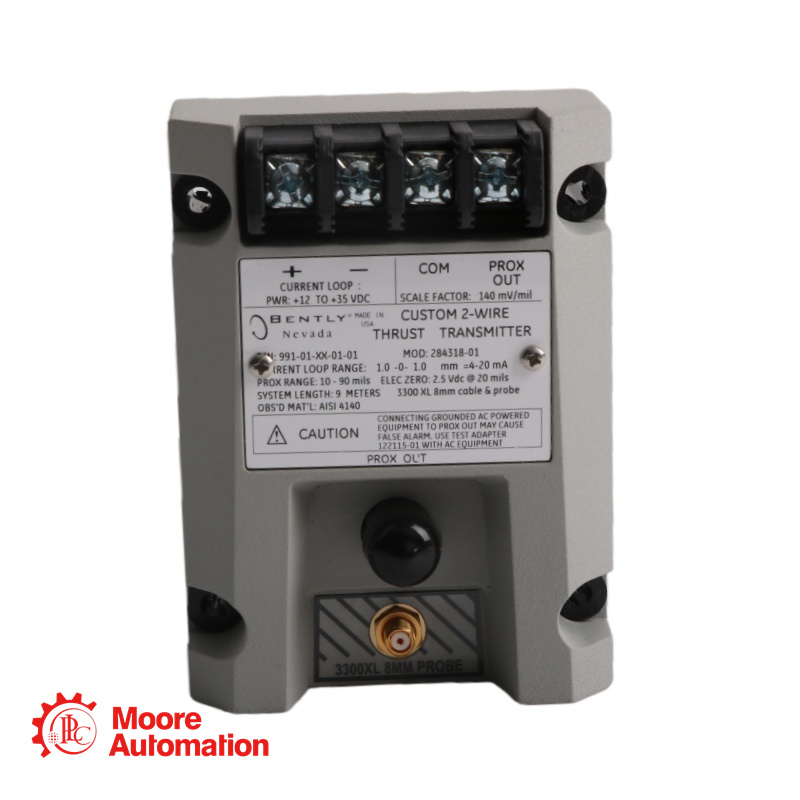

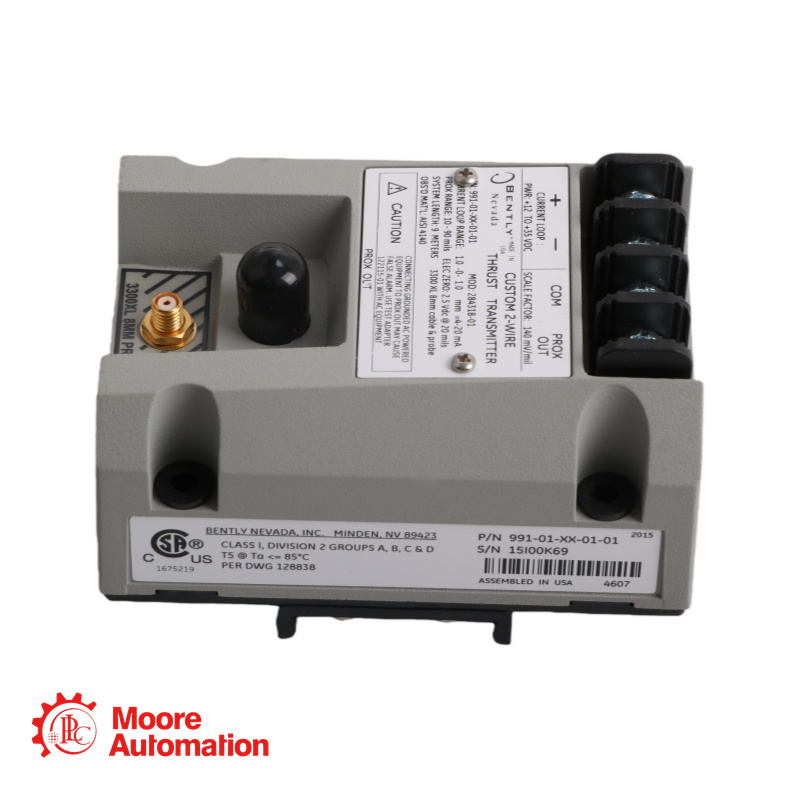

Bently Nevada 991-01-XX-01-00 MOD:284318-01 Thrust Transmitter

Tính năng sản phẩm

Bộ truyền tín hiệu lực đẩy Bently Nevada 991 là thiết bị mạnh mẽ, hoạt động bằng nguồn vòng lặp, dòng điện 4-20 mA, được thiết kế cho các nhà sản xuất thiết bị gốc (OEM) để giám sát vị trí trục dọc trong máy nén, máy bơm và quạt. Thiết bị tích hợp cảm biến tiệm cận, loại bỏ nhu cầu sử dụng cảm biến tiệm cận riêng biệt, và cung cấp cả tín hiệu điều khiển và đầu ra chẩn đoán để kiểm tra tình trạng hoạt động của máy móc. Được chế tạo cho môi trường khắc nghiệt, thiết bị hoạt động trong phạm vi nhiệt độ từ -35°C đến +85°C, chịu được độ ẩm ngưng tụ 100% và được chứng nhận an toàn cho khu vực nguy hiểm thuộc Phân khu 2 và Vùng 2. Việc lắp đặt đơn giản trên thanh ray DIN hoặc vách ngăn và điều chỉnh điểm 0/khoảng đo không tương tác giúp thiết bị dễ dàng tích hợp vào các hệ thống điều khiển máy móc cơ bản, nơi không yêu cầu hệ thống giám sát đầy đủ.

Yêu cầu nguồn điện: +12 đến +35 Vdc tại các đầu cực của bộ phát.
Ngõ ra tín hiệu: 4 đến 20 mA DC, cấu hình vòng lặp 2 dây.
Độ chính xác đầu ra: Trong phạm vi ±1,5% trên toàn thang đo quy định (điển hình), được đo từ đầu vào TEST đến điện áp trên điện trở vòng 250 Ω.
Điện trở vòng tối đa: 1.000 Ω (bao gồm cả dây cáp) ở điện áp 35 Vdc.
Giới hạn dòng điện: Thông thường là 23 mA.
Không ổn/Phản hồi lỗi tín hiệu: Đầu ra giảm xuống
Trở kháng đầu ra Prox Out: 10 kΩ, được hiệu chuẩn cho tải 10 MΩ.
Phạm vi tuyến tính của cảm biến tiệm cận: 0,25 đến 1,65 mm (10 đến 65 mil).
Hệ số tỷ lệ tăng dần của đầu ra cảm biến tiệm cận: 7,87 mV/µm (200 mV/mil) ±6,5% điển hình, bao gồm cả sai số do khả năng hoán đổi.
Độ ổn định nhiệt độ của Prox Out: Hệ số tỷ lệ duy trì trong phạm vi ±10% từ 0°C đến +70°C.
Kích thước mục tiêu tối thiểu: đường kính 9,5 mm (0,375 inch).
Giới hạn chiều dài cáp Prox Out (để kiểm tra thiết bị): Tối đa 3 mét (10 feet).
Giới hạn chiều dài cáp tín hiệu đầu ra (đến thiết bị nhận): Tối đa 13 km (8 dặm) đối với các vị trí không nguy hiểm/Vùng 2/Phân khu 2.
Nhiệt độ hoạt động của bộ phát: -35°C đến +85°C (-31°F đến +185°F).
Nhiệt độ bảo quản bộ phát: -51°C đến +100°C (-60°F đến +212°F).
Nhiệt độ hoạt động của đầu dò: -52°C đến +177°C (-62°F đến +351°F).
Nhiệt độ bảo quản đầu dò: -52°C đến +177°C (-62°F đến +351°F).
Độ bền kéo (Đầu dò): Tối đa 222 N (50 lbf), từ vỏ đến chì.
