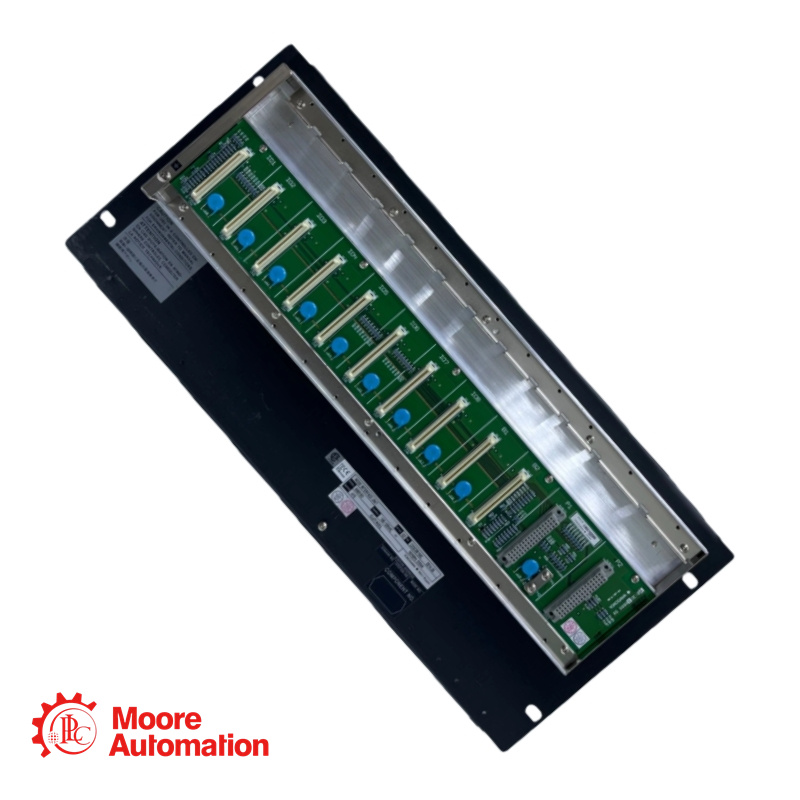

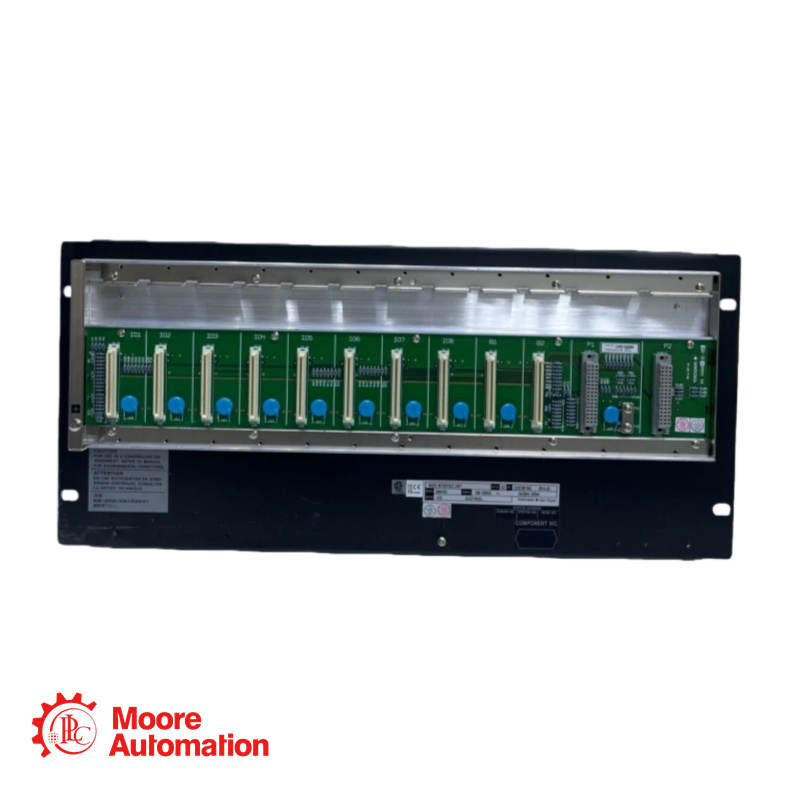

Đơn vị nút xe buýt ESB Yokogawa ANB10D-415/CU2N

Sự miêu tả

Thông số kỹ thuật

ANB10D-415/CU2N là một thiết bị nút bus ESB dự phòng kép mạnh mẽ được thiết kế để giao tiếp các tín hiệu I/O trường với Bộ điều khiển trường trong hệ thống FIO của Yokogawa. Thiết bị hỗ trợ nguồn điện dự phòng kép (24V DC), chứa tối đa 8 mô-đun I/O và đi kèm với hai bộ kết nối bus ESB để đảm bảo giao tiếp đáng tin cậy. Thiết bị gắn trên giá đỡ này đáp ứng các tiêu chuẩn an toàn và EMC quốc tế và phù hợp để tích hợp vào môi trường điều khiển công nghiệp Vnet/IP và dựa trên Vnet.

Cấu hình nguồn điện: Nguồn điện dự phòng kép
Điện áp và loại nguồn điện: Nguồn điện một chiều 24 V (dựa trên mã hậu tố "4" trong "-415")
Mã hậu tố (Chính): 4: Nguồn điện DC 24 V
Mã hậu tố (Thứ cấp): 1: Nguồn điện AC 100-120 V (Lưu ý: Cấu trúc mã hậu tố "-415" cho biết nguồn điện chính là "4" cho nguồn DC 24V, tuy nhiên có thể cần làm rõ thêm về cấu hình nguồn kép chính xác)
Mã hậu tố (Cấp bảo vệ): 5: Loại cơ bản, không có chức năng bảo vệ chống cháy nổ.
Các mã hậu tố tùy chọn: 6: Có tùy chọn tiêu chuẩn ISA G3, tùy chọn nhiệt độ (-20°C đến 70°C) và không có bảo vệ chống cháy nổ; 7: Có tùy chọn tiêu chuẩn ISA G3 và không có bảo vệ chống cháy nổ; E: Loại cơ bản có bảo vệ chống cháy nổ; F: Có tùy chọn tiêu chuẩn ISA G3, tùy chọn nhiệt độ (-20°C đến 70°C) và bảo vệ chống cháy nổ; G: Có tùy chọn tiêu chuẩn ISA G3 và bảo vệ chống cháy nổ.
Mã tùy chọn: /CU2N: Bộ kết nối cho Bus ESB (Mã số linh kiện: S9562FA, số lượng: 2 chiếc)
Các mã tùy chọn khác có sẵn: /CU2T: Bộ kết nối có đầu cuối cho bus ESB; /ATDOC: Sổ tay bảo vệ chống cháy nổ; /NDEL: Giấy phép phần mềm mở rộng nút (cần thiết để kết nối với AFV10D, AFV30D, AFV40D, AFF50D)
Có thể kết nối với Bộ điều khiển trường (FCU) thông qua: Bus ESB, yêu cầu Mô-đun ghép nối Bus ESB (EC401 hoặc EC402) được lắp đặt trong khe cắm 7/8 của FCU.
Số lượng mô-đun I/O tối đa có thể cài đặt: 8
Cấu hình mô-đun điển hình: Mô-đun nguồn (PW481, PW482 hoặc PW484): 2 mô-đun cho cấu hình dự phòng kép; Mô-đun giao diện bus ESB (SB401): 2 mô-đun cho cấu hình dự phòng kép; Mô-đun I/O: tối đa 8
Công suất tiêu thụ điện (24V DC): 5,5 A
Công suất tiêu thụ điện (100-120V AC): 200 VA, 120 W
Công suất tiêu thụ điện (220-240V AC): 230 VA, 120 W
