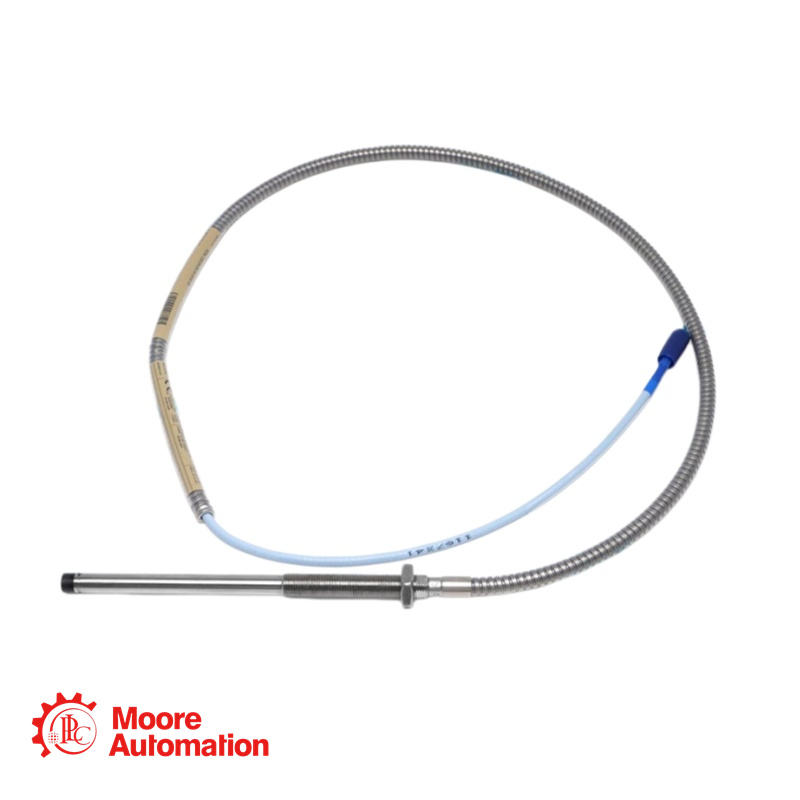

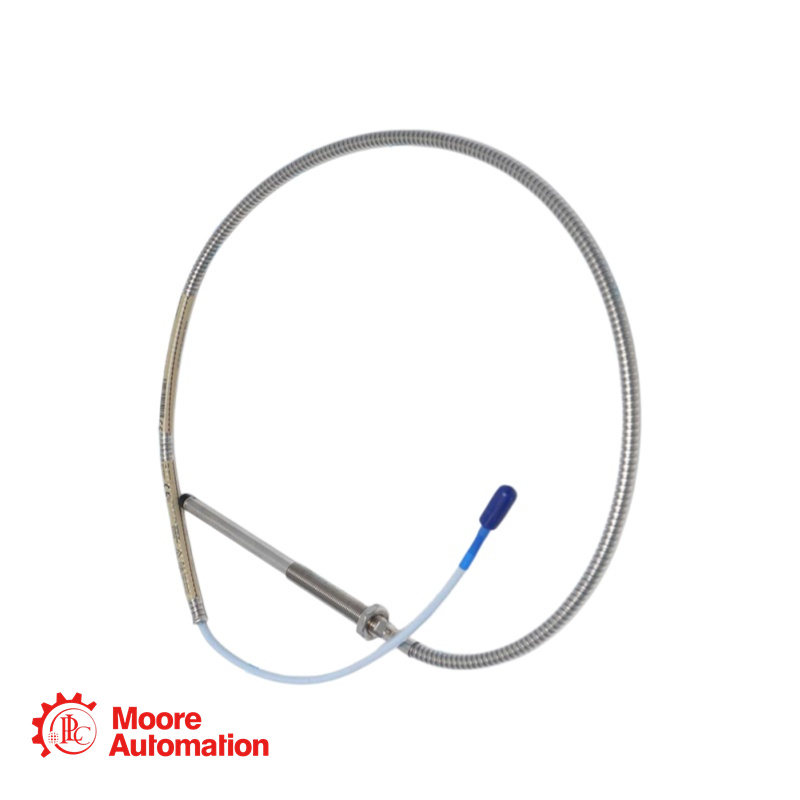

Cảm biến tiệm cận Bently Nevada - 330104-09-18-05-01-05

Thông số kỹ thuật 330104-09-18-05-01-05

▶Giám sát rung động máy nén: Cung cấp khả năng đo rung động trục đáng tin cậy trên các máy nén ly tâm và hướng trục, đặc biệt là những máy hoạt động trong các khu vực nguy hiểm yêu cầu chứng nhận ATEX/IECEx.
▶Giám sát vị trí trục đẩy tuabin hơi: Giám sát vị trí trục dọc để phát hiện sự mài mòn của ổ đỡ trục đẩy, giúp ngăn ngừa hư hỏng nghiêm trọng cho tuabin.
▶Hệ thống bảo vệ quá tốc độ: Được sử dụng như một phần của hệ thống đo tốc độ hoặc hệ thống phát hiện quá tốc độ.
▶Giám sát ổ trục máy phát điện: Lớp vỏ bọc bằng thép không gỉ cung cấp thêm lớp bảo vệ cáp trong các ứng dụng máy phát điện, nơi cáp có thể tiếp xúc với nhiệt độ cao hoặc bị mài mòn vật lý.
▶Lắp đặt nâng cấp: Với ren M10 x 1 và tổng chiều dài 5,0 mét, đầu dò này tương thích với các hệ thống 3300 XL hiện có và có thể thay thế các đầu dò 5 mm hoặc 8 mm dòng 3300 không phải XL mà vẫn đảm bảo khả năng hoán đổi.

Hỏi: Kích thước cơ học của thiết bị này là bao nhiêu? 330104-09-18-05-01-05 thăm dò?
▶MỘT: Đầu dò này có chiều dài tổng thể của vỏ là 180 mm (Tùy chọn B) và chiều dài không có ren là 90 mm (Tùy chọn A). Chiều dài không có ren phải nhỏ hơn chiều dài vỏ ít nhất 20 mm, điều này được đáp ứng (90 mm ≤ 160 mm).
Hỏi: Tổng chiều dài hệ thống cần thiết cho việc này là bao nhiêu? 330104-09-18-05-01-05 thăm dò?
▶MỘT: Đầu dò này có tổng chiều dài 5,0 mét (Tùy chọn C). Nó được thiết kế để sử dụng với cảm biến tiệm cận 5 mét (ví dụ: 330180-50, -51 hoặc -52). Khi sử dụng với cáp nối dài, tổng chiều dài của đầu dò và cáp nối dài phải bằng tổng chiều dài của cảm biến tiệm cận.
Hỏi: Bộ giáp này hoạt động như thế nào? 330104-09-18-05-01-05 Lợi ích của việc lắp đặt thiết bị thăm dò?
▶MỘT: Lớp vỏ bọc bằng thép không gỉ dẻo (AISI 302 hoặc 304 SST với lớp vỏ ngoài FEP) bảo vệ cáp đầu dò khỏi sự mài mòn cơ học, các cạnh sắc nhọn và các tác động vật lý. Điều này đặc biệt có lợi khi luồn cáp qua ống dẫn, không gian chật hẹp hoặc các khu vực có nguy cơ bị mài mòn.
Hỏi: Đường kính trục tối thiểu được khuyến nghị cho trường hợp này là bao nhiêu? 330104-09-18-05-01-05 thăm dò?
▶MỘT: Đường kính trục tối thiểu được khuyến nghị là 76,2 mm (3 in). Đối với các phép đo rung động hướng tâm hoặc vị trí trên các trục có đường kính nhỏ hơn mức này, hệ số tỷ lệ có thể thay đổi.
Hỏi: Liệu điều này có thể không? 330104-09-18-05-01-05 Có thể sử dụng đầu dò với giá đỡ ren bằng nhựa phenolic không?
▶MỘT: Đúng vậy. Giá đỡ ren bằng nhựa phenolic (mã số 27474-04) có sẵn cho ren M10 x 1 và được khuyến nghị sử dụng khi cần cách ly điện bổ sung khỏi vị trí lắp đặt, chẳng hạn như trong các ứng dụng ổ trục máy phát điện và động cơ điện.
