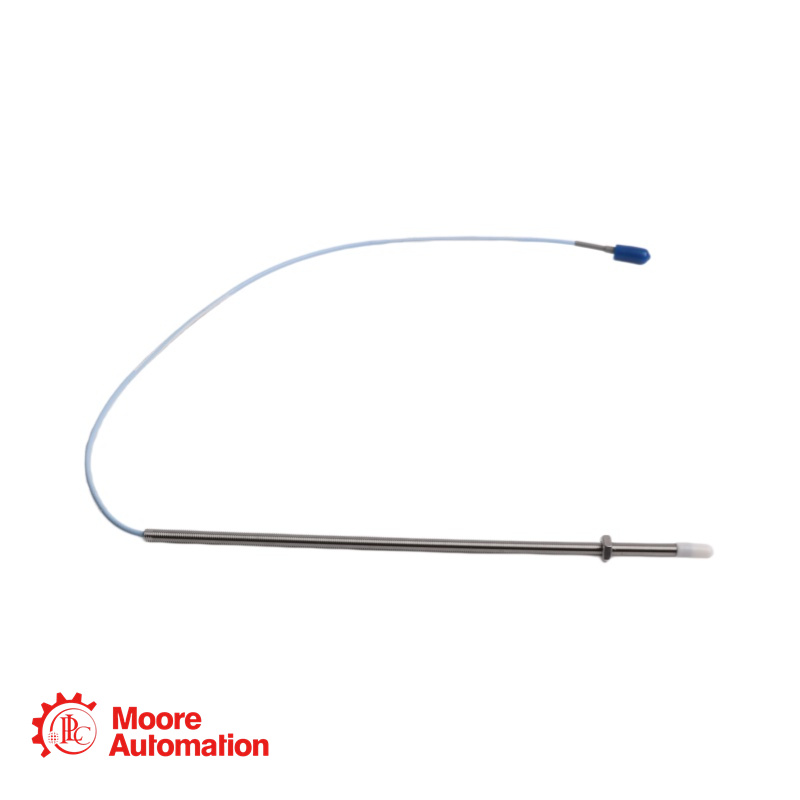

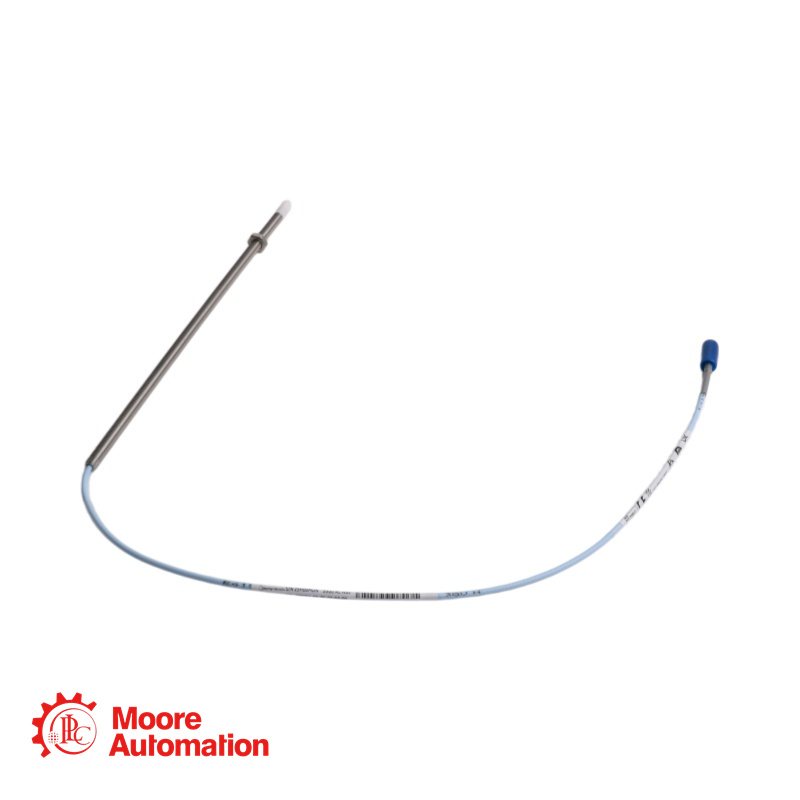

Bently Nevada 330901-00-24-05-02-05 NSv Đầu dò tiệm cận

330901-00-24-05-02-05 Sự miêu tả

330901-00-24-05-02-05 làĐầu dò 3300 NSv, ren 1/4-28 UNF,không có giáp

Ứng dụng chính của Hệ thống đầu dò 3300 XL NSv là ở những khu vực có hạn chế về khoảng cách giữa các lỗ khoan, góc nhìn bên hoặc góc nhìn phía sau, khiến việc sử dụng các đầu dò Bently Nevada 3300 tiêu chuẩn trở nên khó khăn hơn.
Hệ thống đầu dò 3300 XL 5 và 8 mm. Nó cũng lý tưởng cho các ứng dụng đo mục tiêu nhỏ, chẳng hạn như đo độ rung hướng tâm trên các trục nhỏ hơn 51 mm (2 in) hoặc vị trí trục trên các mục tiêu phẳng nhỏ hơn 15 mm (0,6 in). Nó chủ yếu được sử dụng trong các ứng dụng sau trên máy móc ổ trục bôi trơn bằng chất lỏng, nơi có trục nhỏ hoặc tầm nhìn bên bị hạn chế:
Đo độ rung hướng tâm và vị trí hướng tâm
Đo vị trí trục (lực đẩy)
Đo tốc độ quay và tốc độ bằng không
Tham chiếu pha (Tín hiệu Keyphasor)
Thiết kế của Hệ thống đầu dò 3300 XL NSv cho phép nó thay thế cả Hệ thống đầu dò 3300 RAM và Hệ thống đầu dò 190 dòng 3000 hoặc 7000. Việc nâng cấp từ hệ thống 3300 RAM lên hệ thống 3300 XL NSv có thể sử dụng đầu dò, cáp mở rộng và thiết bị giám sát hiện có.

330901-00-24-05-02-05 Thông số kỹ thuật

Tùy chọn chiều dài chưa ren: 0,0 inch
Tùy chọn chiều dài tổng thể của vỏ: 2,4 inch
Tùy chọn chiều dài tổng thể: 0,5 mét (20 inch)
Tùy chọn đầu nối và loại cáp: Đầu nối ClickLoc đồng trục thu nhỏ, cáp tiêu chuẩn
Tùy chọn phê duyệt của cơ quan: Nhiều phê duyệt

Điện trở đầu ra: 50 Ω
Khe hở khuyến nghị: 1,0 mm (40 mils)

330901-00-24-05-02-05 Câu hỏi thường gặp

Các ứng dụng chính của đầu dò này là gì?

Thiết bị này được thiết kế cho các không gian lắp đặt chật hẹp như máy nén khí ly tâm, máy nén lạnh và máy nén khí công nghiệp. Nó lý tưởng để đo độ rung và vị trí hướng tâm, vị trí hướng trục (lực đẩy), và cung cấp tín hiệu tốc độ quay hoặc tín hiệu điều khiển pha, đặc biệt là trên các trục nhỏ hoặc nơi tầm nhìn từ bên cạnh bị hạn chế.

Khoảng cách khe hở chính xác cho đầu dò này là bao nhiêu?

Khoảng cách khuyến nghị là 1,0 mm (40 mils). Phạm vi tuyến tính kéo dài từ khoảng 0,25 mm đến 1,75 mm (10 đến 70 mils) tính từ mục tiêu.

Chiều dài ăn khớp ren tối đa của ren 1/4-28 là bao nhiêu?

Chiều dài ren ăn khớp tối đa được khuyến nghị là 0,375 inch. Vượt quá chiều dài này có thể gây kẹt trong quá trình lắp đặt.

Đầu dò này có thể sử dụng được trong các khu vực nguy hiểm không?

Đúng vậy. Tùy chọn phê duyệt của cơ quan "05" cho biết nhiều phê duyệt cho các khu vực nguy hiểm, bao gồm chứng nhận CSA, ATEX và IECEx để sử dụng trong các ứng dụng an toàn nội tại (ia) và không gây cháy (nA, ec).

Độ bền kéo tối đa của dây cáp thăm dò là bao nhiêu?

Độ bền kéo tối đa theo định mức là 220 N (50 lb) tính từ vỏ đầu dò đến dây dẫn đầu dò.

Đầu dò này sử dụng loại đầu nối nào?

Nó sử dụng đầu nối đồng trục thu nhỏ ClickLoc bằng đồng thau mạ vàng. Đầu nối này khóa chặt vào vị trí để ngăn ngừa hiện tượng lỏng lẻo do rung động.
