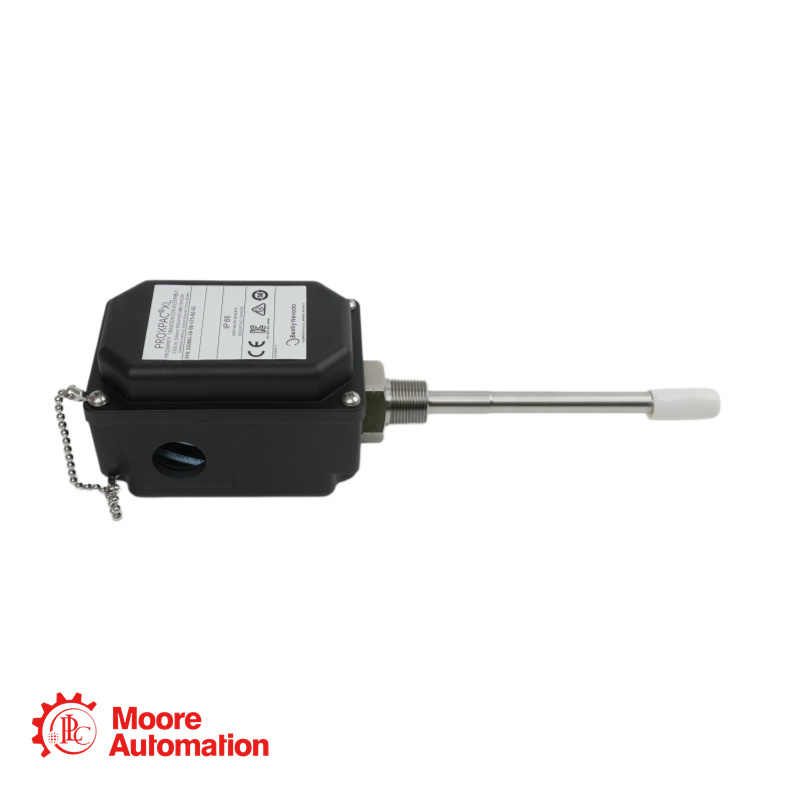

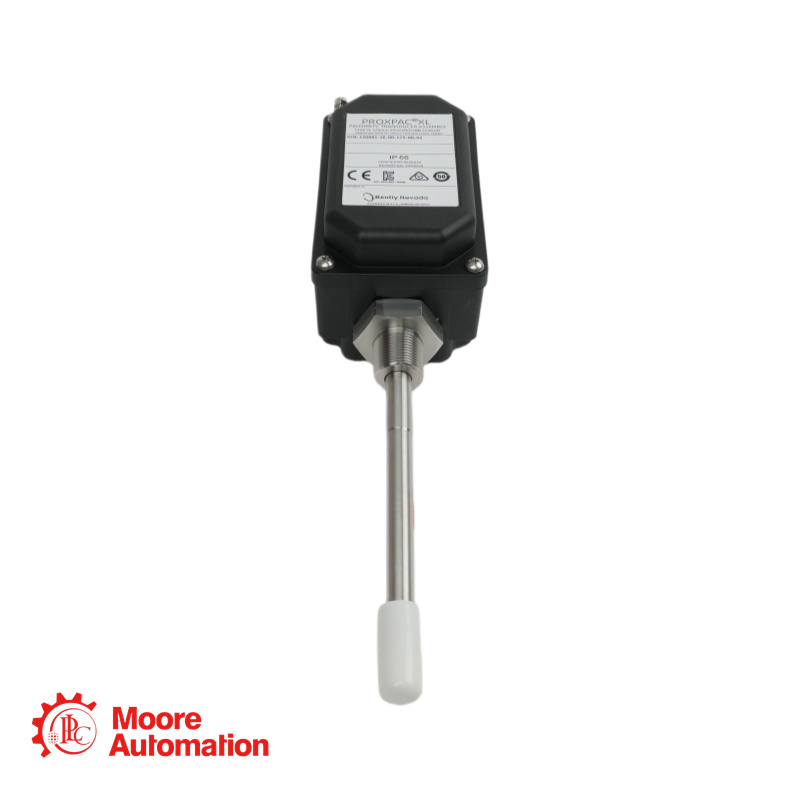

Cảm biến tiệm cận Bently Nevada 330881-16-10-110-06-02, hệ mét

Tham số

Thông số kỹ thuật

Mã số sản phẩm

330881-16-10-110-06-02

Thương hiệu / Dòng sản phẩm

Bently Nevada PROXPAC XL (Cấu hình hệ mét)

Loại hệ thống

Vỏ tích hợp với cảm biến Proximitor® 3300 XL + đầu dò 8 mm 3300 XL

Loại đầu dò

Đầu dò 3300 XL 8 mm với Cáp ba trục cố định dài 1 mét

Tùy chọn thăm dò & phê duyệt

16 – Đầu dò 3300 XL 8 mm không có chứng nhận

Bộ chuyển đổi trụ đỡ (Kích thước B)

10 – 100 mm (tối thiểu: 40 mm / tối đa: 200 mm, đặt hàng theo bội số 10 mm)

Độ xuyên thấu của đầu dò (Chiều C)

110 – 110 mm (tối thiểu: 25 mm / tối đa: 760 mm, đặt hàng theo bội số của 1 mm)

Tùy chọn phụ kiện

06 – Một khớp nối ren 3/4-14 NPT + một bộ chuyển đổi ren từ 3/4-14 NPT sang 1/2-14 NPT bằng thép không gỉ + hai nút bịt

Tùy chọn ren lắp đặt

02 – Ren 3/4-14 NPT (bắt buộc khi đặt hàng bộ chuyển đổi trụ đỡ)

Phạm vi tuyến tính

2 mm (80 mils)

Hệ số tỷ lệ gia tăng (ISF)

7,87 V/mm (200 mV/mil) ±5%

Cài đặt khe hở được đề xuất

1,27 mm (50 mils)

Nguồn điện

-17,5 Vdc đến -26 Vdc (không có lớp chắn) / -23 Vdc đến -26 Vdc (có lớp chắn)

Chiều dài tối đa của dây dẫn ngoài hiện trường

Cáp triax bọc chống nhiễu 3 dây dẫn (16–24 AWG) dài 305 m (1.000 ft)

Xếp hạng vỏ bọc

Loại 4X, IP66 (BASEEFA T07/0709)

Nhiệt độ hoạt động (Vỏ máy)

-52°C đến +100°C (-62°F đến +212°F)

Nhiệt độ hoạt động (Đầu dò)

-52°C đến +177°C (-62°F đến +351°F)

Điểm khác biệt giữa mẫu 330800 (hệ Anh) và 330881 (hệ mét) là gì?

Dòng sản phẩm 330881 là phiên bản hệ mét của PROXPAC XL. Mặc dù cả hai đều sử dụng cùng một đầu dò và công nghệ Proximitor®, nhưng dòng 330881 quy định kích thước bộ chuyển đổi khoảng cách (kích thước B) và độ xuyên thấu của đầu dò (kích thước C) bằng milimét thay vì inch. Các tùy chọn ren lắp đặt cũng khác nhau để phù hợp với yêu cầu hệ mét hoặc NPT.

Mô hình này có bao gồm các phê duyệt cho khu vực nguy hiểm không?

Không. Tùy chọn "16" biểu thị đầu dò 3300 XL 8 mm không có chứng nhận. Nếu yêu cầu chứng nhận khu vực nguy hiểm (ATEX, IECEx, cNRTLus), bạn cần chọn tùy chọn "28" (Nhiều chứng nhận) thay thế. Cấu hình không được chứng nhận này phù hợp cho các lắp đặt thông thường hoặc không nguy hiểm.

Sau khi lắp đặt, độ xuyên thấu hiệu quả của đầu dò là bao nhiêu?

Với bộ chuyển đổi khoảng cách (B = 100 mm) và độ xuyên thấu của đầu dò (C = 110 mm), tổng kích thước "B + C" thể hiện khoảng cách trung bình giữa bề mặt lắp đặt và bề mặt mục tiêu. Ống ren cho phép điều chỉnh ±12,7 mm (±0,5 in) từ điểm này. Nếu tổng kích thước vượt quá 305 mm (12 in), nên sử dụng thêm giá đỡ ống ren gần đầu dò để tránh hiện tượng cộng hưởng.

Chiều dài dây dẫn tối đa cho cụm lắp ráp này là bao nhiêu?

Bạn có thể sử dụng tối đa 305 mét (1.000 feet) cáp triax 3 dây dẫn có vỏ bọc (16–24 AWG) giữa cụm PROXPAC XL và hệ thống giám sát của bạn.

Bộ phụ kiện ống dẫn nào được bao gồm trong tùy chọn “06”?

Gói phụ kiện số 06 bao gồm:
Một phụ kiện ren 3/4-14 NPT
Một bộ chuyển đổi ren bằng thép không gỉ từ 3/4-14 NPT sang 1/2-14 NPT.
Hai nút bịt kín
Cấu hình này mang lại sự linh hoạt trong việc kết nối ống dẫn tiêu chuẩn 3/4 inch hoặc giảm xuống ren NPT 1/2 inch khi cần đường ống dẫn nhỏ hơn.
