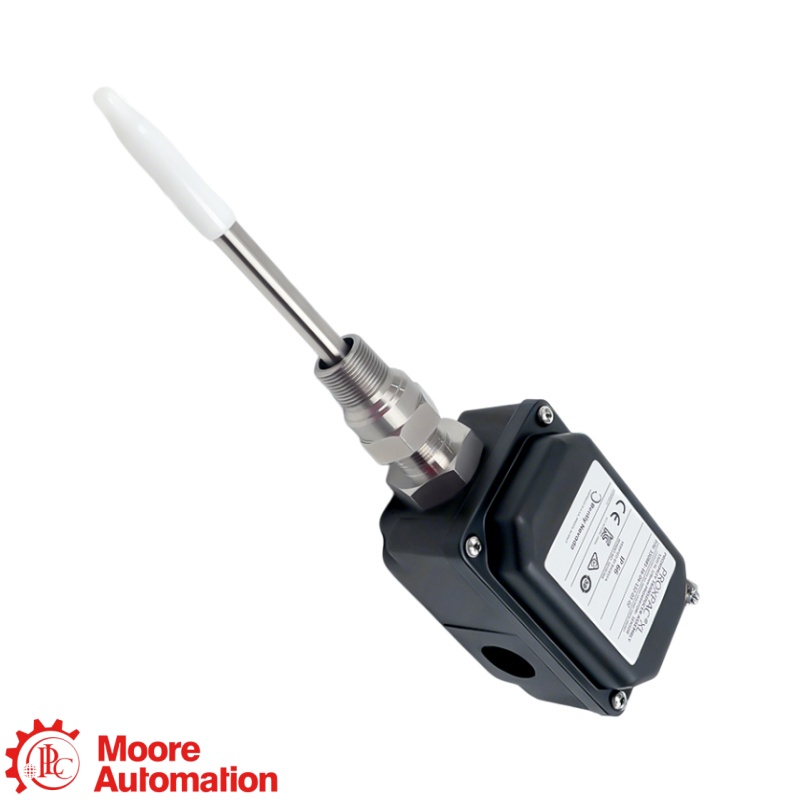

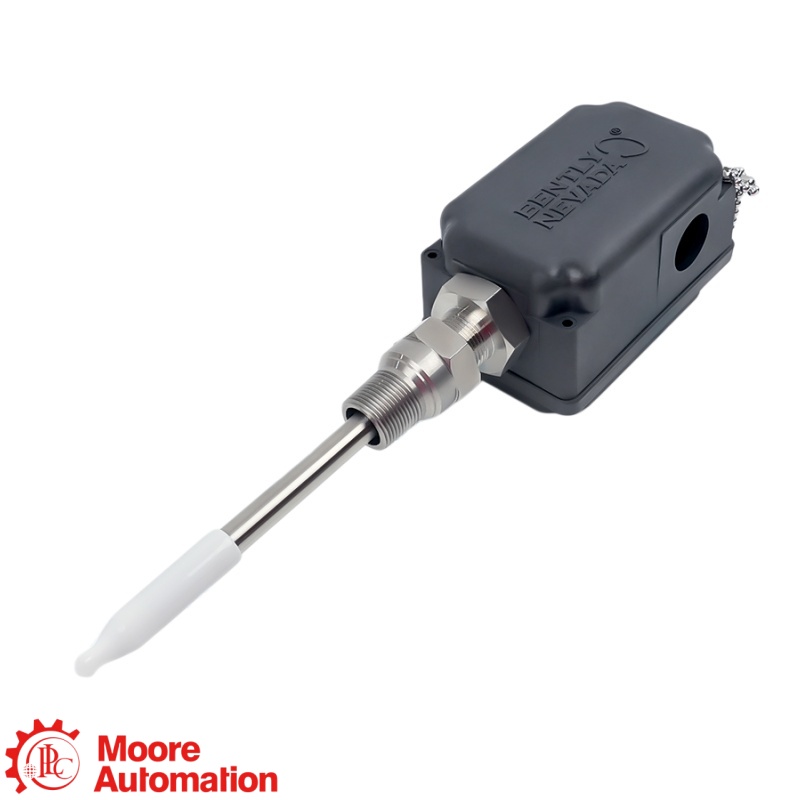

Bộ đầu dò Bently Nevada 330881-16-10-100-03-02 PROXPAC XL

330881-16-10-100-03-02 Đây là cụm cảm biến tiệm cận Bently Nevada PROXPAC XL tích hợp đầu dò 3300 XL 8 mm và cảm biến Proximitor để đo độ rung và vị trí trục không tiếp xúc. Đầu dò không được phê duyệt, khoảng cách 100 mm, độ xuyên thấu 100 mm, khớp nối M20 và ngàm 3/4-14 NPT phải được ghép nối với kênh giám sát 200 mV/mil tương thích.

330881-16-10-100-03-02 Đây là một cụm PROXPAC XL theo hệ mét, trong đó -16 chọn đầu dò 3300 XL 8 mm không cần phê duyệt, -10 chỉ định bộ chuyển đổi khoảng cách 100 mm và -100 chỉ định độ xuyên thấu của đầu dò 100 mm. Các trường cấu hình này xác định việc lắp đặt vật lý và trạng thái phê duyệt, vì vậy chúng phải phù hợp với yêu cầu của vỏ máy và địa điểm lắp đặt.

330881-16-10-100-03-02 Phiên bản -16 sử dụng tùy chọn đầu dò không có chứng nhận khu vực nguy hiểm, trong khi phiên bản -28 sử dụng đầu dò có nhiều chứng nhận. Cả hai cụm đều thực hiện đo độ rung hoặc vị trí không tiếp xúc, nhưng chúng không tự động thay thế cho nhau khi cần chứng nhận khu vực nguy hiểm.

330881-16-10-100-03-02 Đây là một cụm cảm biến tiệm cận khép kín với cảm biến Proximitor nằm bên trong vỏ, do đó không cần sử dụng cáp mở rộng riêng biệt từ đầu dò đến Proximitor. Tuy nhiên, nó vẫn yêu cầu dây dẫn ngoài hiện trường được che chắn đúng cách để kết nối với màn hình tương thích, cùng với các điều kiện về nguồn điện, mục tiêu và khoảng cách được chỉ định.

330881-16-10-100-03-02 Thiết bị yêu cầu điện áp DC từ -17,5 đến -26 V với dòng điện tối đa 12 mA khi không có vật cản, hoặc từ -23 đến -26 V DC khi sử dụng vật cản. Điện áp đầu ra 7,87 V/mm và phạm vi tuyến tính 2 mm yêu cầu đầu vào màn hình tương thích, bố trí vật cản, dây dẫn trường được che chắn và vật liệu mục tiêu.

330881-16-10-100-03-02 Bộ sản phẩm bao gồm một bộ chuyển đổi khoảng cách 100 mm, đầu dò xuyên sâu 100 mm, một khớp nối M20, hai nút bịt và một ren lắp đặt 3/4-14 NPT. Trước khi lắp đặt, hãy xác nhận khoảng cách giữa vỏ máy, kích thước và vật liệu mục tiêu, khe hở đầu dò, vị trí ống dẫn và hình dạng lắp đặt chính xác.

330881-16-10-100-03-02 Cần phải báo giá đầy đủ mã đơn hàng, hình ảnh rõ ràng trên bảng tên và hình ảnh lắp đặt, số lượng, địa điểm giao hàng, kiểu máy giám sát, nguồn điện và cách bố trí rào chắn, yêu cầu khu vực nguy hiểm, kích thước lắp đặt và chi tiết ống dẫn. Những thông tin này cho phép kiểm tra cụm đầu dò đã cấu hình và giới hạn tương thích của nó trước khi cung cấp.
