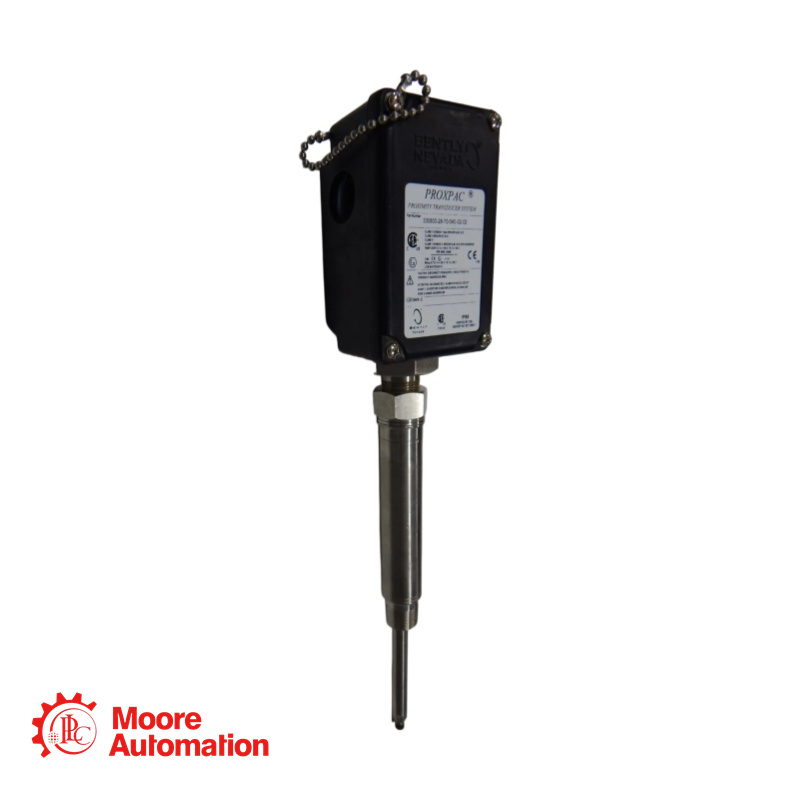

Bộ cảm biến tiệm cận Bently Nevada 330800-28-00-085-03-02

Tham số

Thông số kỹ thuật

Mã số sản phẩm

330800-28-00-085-03-02

Thương hiệu / Dòng sản phẩm

Bently Nevada PROXPAC XL

Loại hệ thống

Vỏ tích hợp với cảm biến Proximitor® 3300 XL + đầu dò 8 mm 3300 XL

Loại đầu dò

Đầu dò 3300 XL 8 mm với Cáp ba trục cố định dài 1 mét

Phạm vi tuyến tính

2 mm (80 mils)

Hệ số tỷ lệ gia tăng (ISF)

7,87 V/mm (200 mV/mil) ±5%

Cài đặt khe hở được đề xuất

1,27 mm (50 mils)

Nguồn điện

-17,5 Vdc đến -26 Vdc (không có lớp chắn) / -23 Vdc đến -26 Vdc (có lớp chắn)

Chiều dài tối đa của dây dẫn ngoài hiện trường

Cáp triax bọc chống nhiễu 3 dây dẫn (16–24 AWG) dài 305 m (1.000 ft)

Xếp hạng vỏ bọc

Loại 4X, IP66 (BASEEFA T07/0709)

Nhiệt độ hoạt động (Vỏ máy)

-52°C đến +100°C (-62°F đến +212°F)

Nhiệt độ hoạt động (Đầu dò)

-52°C đến +177°C (-62°F đến +351°F)

Phê duyệt khu vực nguy hiểm

ATEX/IECEx: Ex ia IIC T4/T5 Ga; cNRTLus: Loại I, Vùng 0, Nhóm A, B, C, D

Vật liệu xây nhà

Nhựa nhiệt dẻo PPS gia cường bằng sợi thủy tinh, chống tia UV, có chứa sợi dẫn điện.

Vật liệu vỏ thăm dò

Thép không gỉ AISI 304

Tổng trọng lượng hệ thống

1,44 kg (3,2 lb) điển hình

Ưu điểm chính của PROXPAC XL so với hệ thống đầu dò 3300 XL 5/8 mm tiêu chuẩn là gì?

PROXPAC XL tích hợp đầu dò và cảm biến Proximitor® vào một vỏ kín duy nhất. Điều này loại bỏ nhu cầu sử dụng cáp mở rộng và vỏ gắn cảm biến riêng biệt. Kết quả là một hệ thống nhỏ gọn, chắc chắn hơn với ít điểm kết nối hơn, giúp tăng độ tin cậy và đơn giản hóa việc lắp đặt, đặc biệt là trong các khu vực khắc nghiệt hoặc nguy hiểm.

Phạm vi tuyến tính hiệu dụng và hệ số tỷ lệ của cụm lắp ráp này là bao nhiêu?

Hệ thống này cung cấp phạm vi tuyến tính 2 mm (80 mil), bắt đầu từ khoảng...Khoảng cách chính xác là 0,25 mm (10 mil) so với mục tiêu. Hệ số tỷ lệ gia tăng tiêu chuẩn (ISF) là 7,87 V/mm (200 mV/mil), với sai số hoán đổi chỉ ±5% trên toàn dải đo.

Mẫu sản phẩm 330800-28-00-085-03-02 có những chứng nhận nào?

Tùy chọn “28” trong mã số sản phẩm biểu thị nhiều chứng nhận. Nó bao gồm ATEX/IECEx cho môi trường khí vùng 0, 1 và 2 (Ex ia và Ex nA) và cNRTLus cho Loại I, II, III, Phân khu 1 & 2, và Vùng 0, 2. Luôn tham khảo chứng chỉ cụ thể để biết phân loại nhiệt độ chi tiết (T4/T5) và các thông số thực thể.

Hệ thống này có thể sử dụng được cho đường kính trục nhỏ hơn 50,8 mm (2,0 inch) không?

Đối với các phép đo rung động hướng tâm trên trục có đường kính nhỏ hơn 76,2 mm (3,0 inch), hệ số tỷ lệ có thể thay đổi. Đối với đường kính trục nhỏ hơn 50,8 mm (2,0 inch), sự tương tác giữa các hệ thống đầu dò riêng biệt (nhiễu xuyên kênh) có thể vượt quá 50 mV.

Chiều dài tối đa cho phép của dây dẫn giữa cụm thiết bị này và màn hình là bao nhiêu?

Bạn có thể sử dụng tối đa 305 mét (1.000 feet) cáp triax 3 dây dẫn có vỏ bọc (16-24 AWG) giữa cụm PROXPAC XL và hệ thống giám sát của bạn.
