/Bently Nevada 330162-03-45-45-45-05-05-94-01-02 3300 XL Bộ cấp nguồn áp suất cao kép

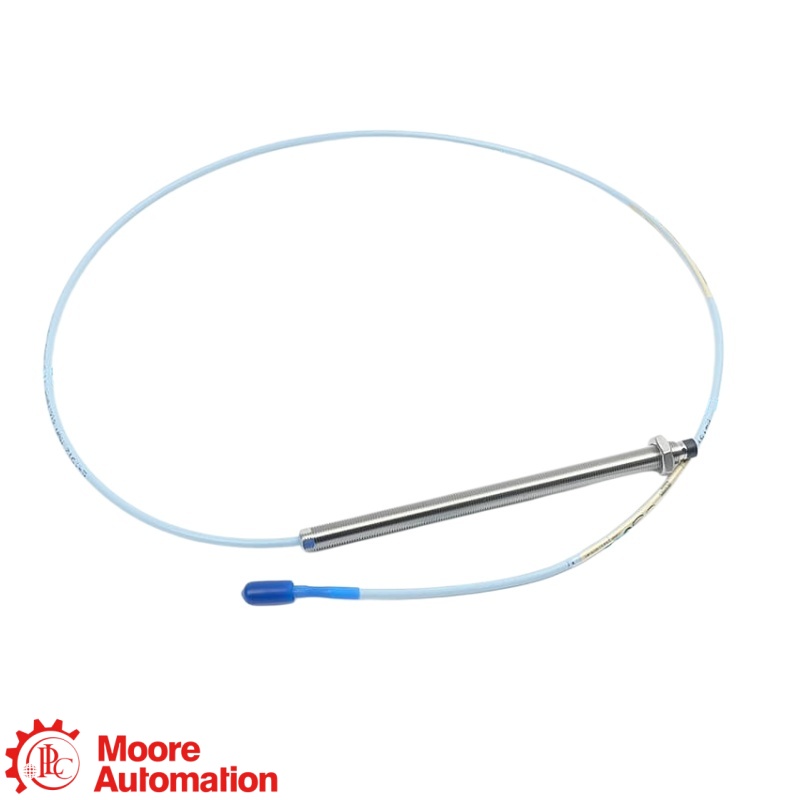

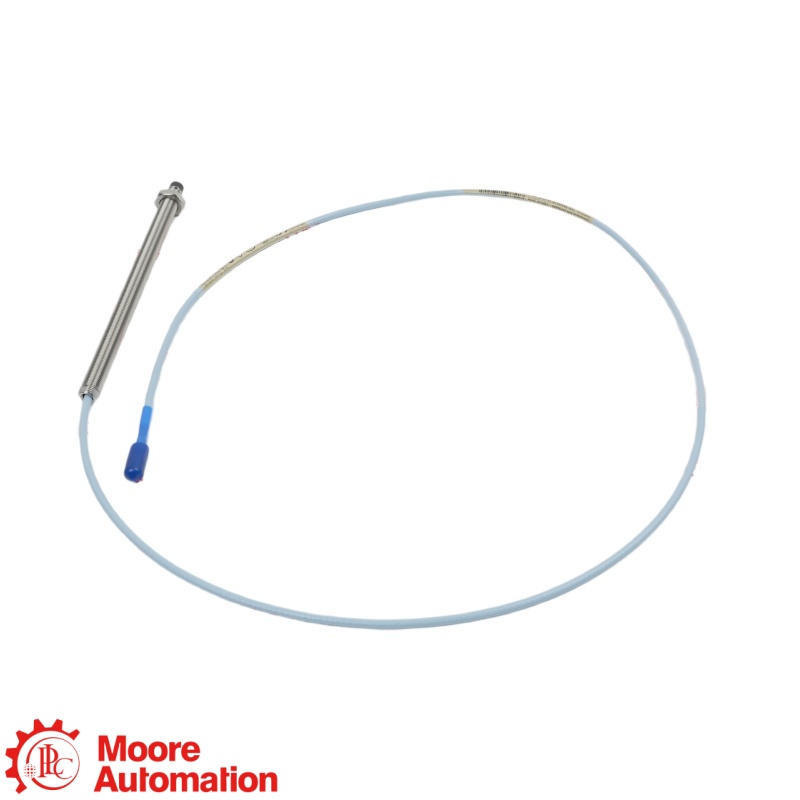

Bently Nevada 330162-03-45-45-45-05-05-94-01-02 3300 XL Bộ cấp nguồn áp suất cao kép
Bently Nevada 330162-03-45-45-45-05-05-94-01-02 3300 XL Bộ cấp nguồn áp suất cao kép
Bently Nevada 330162-03-45-45-45-05-05-94-01-02 3300 XL Bộ cấp nguồn áp suất cao kép

Bently Nevada 330162-03-45-45-45-05-05-94-01-02 3300 XL Bộ cấp nguồn áp suất cao kép

BENTLY NEVADA · 3300 XL CẤP LIỆU ÁP SUẤT CAO KÉP

330162-03-45-45-45-05-05-94-01-02

Cái 330162-03-45-45-45-05-05-94-01-02 Mô tả sản phẩm này là một bộ dẫn cáp áp suất cao ba trục kép Bently Nevada 330162, dẫn hai cáp thăm dò xuyên qua vỏ máy chịu áp suất. Dòng sản phẩm tiêu chuẩn này có định mức áp suất 2,76 MPa (400 psi) và phải phù hợp với bộ thăm dò 3300, cáp nối dài và thiết bị Proximitor đã được lắp đặt.

KIỂUĐầu nối ba trục kép
ÁP LỰC2,76 MPa (400 psi)
VẬT LIỆUThép không gỉ 303
Bán kính uốn congTối thiểu 25,4 mm
NHÀ SẢN XUẤTBently Nevada
ĐIỀU KIỆN / BẢO HÀNHHàng mới chính hãng · Bảo hành một năm
CHỨNG NHẬN ISOSản phẩm đạt chứng nhận ISO
XÁC MINHẢnh và video sản phẩm sẽ được cung cấp sau khi có yêu cầu.
YÊU CẦU BÁO GIÁ
TÌM KIẾM MẪUTìm số hiệu phụ tùng cụ thểMở trực tiếp trang sản phẩm Moore Automation phù hợp nhất.
BENTLY NEVADA ↗3300 XL CẤP LIỆU ÁP SUẤT CAO KÉP
HỆ THỐNG CẤP LIỆU ÁP SUẤT CAO 3300 XL

330162-03-45-45-45-05-05-94-01-02

330162

Đầu nối xuyên tâm ba trục kép · 2,76 MPa (400 psi) · Thép không gỉ 303

VAI TRÒ SẢN PHẨM

330162-03-45-45-45-05-05-94-01-02 Đây là một bộ dẫn xuyên áp suất cao ba trục kép, dẫn hai cáp đầu dò tiệm cận xuyên qua vỏ máy chịu áp suất trong khi vẫn duy trì chiều dài điện cần thiết cho hệ thống đầu dò.

GHI CHÚ CẤU HÌNH

Vì 330162-03-45-45-45-05-05-94-01-02Hãy giữ nguyên trình tự ban đầu của từng đoạn mã đặt hàng được cung cấp. Xác nhận chính xác nhãn, cách bố trí lớp vỏ bảo vệ, kích thước cáp, vật liệu vòng đệm O-ring, loại đầu nối, tổng chiều dài hệ thống đầu dò và khả năng tương thích với chất lỏng hoặc khí của máy trước khi thay thế.

MUỐN GIÁ TỐT NHẤT?

Frida

Trưởng nhóm bán hàng 🏆
PHÂN TÍCH SỐ ĐƠN HÀNG

Cấu trúc của tham chiếu 330162-03-45-45-45-05-05-94-01-02 như thế nào?

330162
Mô hình cơ bảnĐầu nối HP ba trục kép
03
Tùy chọn giápLớp giáp ở đầu chịu áp suất cao
45
Chiều dài kích thước 14,5 mét
45
Chiều dài kích thước 24,5 mét
45
Chiều dài 34,5 mét
05
Kích thước 4 chiều dài0,5 mét
05
Trường bổ sung được cung cấpKhông được định nghĩa trong mẫu công khai 330162
94
Vật liệu vòng chữ OFluorocarbon
01
Đầu nối áp suất caoĐầu nối đồng trục thu nhỏ cái
02
Đầu nối áp suất thấpĐầu nối đồng trục thu nhỏ đực
ĐẶC TÍNH THAM KHẢO CỦA NHÀ SẢN XUẤT

Thông số kỹ thuật

Bảng dữ liệu Baker Hughes 141622 ↗
330162 · Ống dẫn áp suất cao ba trục kép

Tổng quan về dữ liệu kỹ thuật

Trước khi lắp đặt, vui lòng xác nhận mã đặt hàng đầy đủ, kích thước cáp, chất liệu vòng đệm O-ring và cách bố trí đầu nối.

KIỂUĐầu nối ba trục kép
ÁP LỰC2,76 MPa (400 psi)
VẬT LIỆUThép không gỉ 303
Bán kính uốn congTối thiểu 25,4 mm
Tài liệu kỹ thuật số 141622 của Baker Hughes nêu rõ rằng chiều dài đoạn dẫn phải khớp với tổng chiều dài hệ thống đầu dò và vòng đệm O-ring được chọn phải tương thích với khí hoặc chất lỏng của máy.
Thông tin chung+
Nhà sản xuấtBently Nevada
Người mẫu330162-03-45-45-45-05-05-94-01-02
Loại sản phẩm3300 XL Dual Triaxial High-Pressure Feedthrough
Dung lượng cápHai cáp thăm dò ba trục
Mức áp suất tối đa2,76 MPa (400 psi)
Vật liệu lắp đặtThép không gỉ 303
bán kính uốn cong tối thiểu25,4 mm (1,00 in)
Độ ẩmKhông ngưng tụ 100%
KIỂM TRA SỐ ĐƠN HÀNG+
Trình tự tham chiếu330162-03-45-45-45-05-05-94-01-02
Mô hình cơ bản330162 · đầu ra kép
Xử lý phân đoạnGiữ nguyên thứ tự ban đầu của tất cả các trường được cung cấp.
TƯƠNG THÍCH HỆ THỐNG & ĐIỆN+
Vai trò hệ thốngDẫn hai dây cáp thăm dò xuyên qua vỏ máy chịu áp suất.
Khả năng tương thích hệ thốngChọn chiều dài điện phù hợp cho đầu dò, dây dẫn xuyên tường, cáp nối dài và thiết bị Proximitor.
Quy tắc kết nốiĐầu dò có đầu nối cái; đầu cảm biến tiệm cận có đầu nối đực cho cách bố trí thông thường.
KIỂM TRA LẮP ĐẶT & THAY THẾ+
Lựa chọn vòng đệm OChọn vật liệu làm kín phù hợp với khí hoặc chất lỏng trong quá trình.
Tiếp xúc với nướcBảo vệ cả hai giao diện cáp-đầu nối khỏi nước.
Giới hạn thay thếKhông được thay thế cho đến khi toàn bộ nhãn và chuỗi đầu dò đã lắp đặt khớp nhau.
Câu hỏi thường gặp

Những câu hỏi mà người mua thường hỏi nhất

Là gì 330162-03-45-45-45-05-05-94-01-02 Dùng để làm gì?
330162-03-45-45-45-05-05-94-01-02 Đây là bộ dẫn cáp áp suất cao ba trục kép Bently Nevada 330162, dùng để dẫn hai cáp đầu dò tiệm cận xuyên qua vỏ máy chịu áp suất trong khi vẫn duy trì chiều dài điện cần thiết cho hệ thống đo.
Có bao nhiêu dây cáp thăm dò? 330162-03-45-45-45-05-05-94-01-02 tuyến đường?
330162-03-45-45-45-05-05-94-01-02 Được xây dựng trên cấu hình dẫn kép 330162 và dẫn hai cáp thăm dò ba trục; các đầu dò được kết nối, cáp mở rộng và cảm biến Proximitor phải tạo thành hai chuỗi có chiều dài điện tương thích.
Những dữ liệu về áp suất và vật liệu nào áp dụng cho 330162-03-45-45-45-05-05-94-01-02?
330162-03-45-45-45-05-05-94-01-02 Thuộc dòng sản phẩm đầu nối xuyên cáp áp suất cao tiêu chuẩn, định mức 2,76 MPa (400 psi), với vật liệu phụ kiện bằng thép không gỉ 303 và bán kính uốn cong cáp tối thiểu là 25,4 mm.
Tại sao cần phải kiểm tra chiều dài cáp? 330162-03-45-45-45-05-05-94-01-02?
330162-03-45-45-45-05-05-94-01-02 Nó thay thế một phần của mỗi đường dẫn cáp mở rộng, do đó, mỗi chiều dài cáp dẫn được đặt hàng phải khớp với tổng chiều dài cần thiết cho hệ thống đầu dò và cảm biến Proximitor được kết nối.
Nên bố trí các đầu nối như thế nào? 330162-03-45-45-45-05-05-94-01-02?
330162-03-45-45-45-05-05-94-01-02 Thông thường, đầu nối cái nên hướng về phía đầu dò và đầu nối đực hướng về phía bộ cảm biến tiệm cận; hãy xác nhận cả hai tùy chọn đầu nối được cung cấp so với các kết nối ClickLoc đã được lắp đặt.
Cần xác nhận tình trạng niêm phong nào trước khi lắp đặt? 330162-03-45-45-45-05-05-94-01-02?
330162-03-45-45-45-05-05-94-01-02 Cần sử dụng vật liệu vòng đệm O-ring tương thích với khí hoặc chất lỏng của máy, và cả hai giao diện cáp-đầu nối phải được bảo vệ khỏi nước để tránh suy giảm tín hiệu.
Cần cung cấp những thông tin gì khi đặt hàng? 330162-03-45-45-45-05-05-94-01-02?
Đối với một 330162-03-45-45-45-05-05-94-01-02 Để yêu cầu báo giá, vui lòng cung cấp mã đơn hàng đầy đủ (không tách rời), số lượng, ảnh bảng tên sản phẩm, loại khí hoặc chất lỏng sử dụng trong quy trình, áp suất vận hành, kích thước cáp, loại đầu nối, mã tham chiếu đầu dò và cảm biến tiệm cận, và chiều dài hệ thống yêu cầu.
LIÊN HỆ CHUYÊN GIA SẢN PHẨM

Hãy xác nhận cấu hình 330162-03-45-45-45-05-05-94-01-02 của bạn với Frida.

Vui lòng chia sẻ đầy đủ thông tin về mẫu mã và ứng dụng để kiểm tra khả năng tương thích, tính sẵn có và thời gian giao hàng.

CHỌN PHƯƠNG THỨC LIÊN HỆ TRỰC TIẾP
BẢNG THÔNG SỐ KỸ THUẬT

Thông tin sản phẩm dành cho
330162-03-45-45-45-05-05-94-01-02

Tài liệu kỹ thuật Baker Hughes 141622 Rev. G cung cấp thông tin tham khảo của nhà sản xuất cho bộ cấp nguồn áp suất cao ba trục kép 330162, bao gồm các trường đặt hàng, định mức áp suất, các tùy chọn vòng đệm O-ring và yêu cầu về đầu nối.

Bảng thông số kỹ thuật chính thức của Baker Hughes

Tài liệu kỹ thuật chính thức 3300 XL High-Pressure Feedthrough Datasheet 141622 bao gồm dòng sản phẩm 330162 và thông tin đặt hàng do nhà sản xuất quy định. Hãy mở tệp PDF chính thức để xác minh toàn bộ tài liệu tham khảo được cung cấp trước khi lắp đặt hoặc thay thế.

MỞ SÁCH HƯỚNG DẪN CHÍNH THỨC PDF

Liên hệ để được hỗ trợ

Vui lòng gửi đầy đủ thông tin về model, số lượng và câu hỏi kỹ thuật hoặc mua hàng của bạn.

Nguồn: Bảng dữ liệu Baker Hughes 3300 XL High-Pressure Feedthrough 141622 Rev. G. Vui lòng xác nhận đầy đủ nhãn 330162-03-45-45-45-05-05-94-01-02 và cấu hình hệ thống đầu dò đã lắp đặt trước khi đặt hàng.

MỐI QUAN HỆ HỆ THỐNG CẤP LIỆU ÁP SUẤT CAO 3300 XL

Cách 330162-03-45-45-45-05-05-94-01-02 phù hợp với chuỗi đo khoảng cách áp suất

Bently Nevada là thương hiệu; Hệ thống cấp liệu áp suất cao 3300 XL là họ đo lường; và 330162-03-45-45-45-05-05-94-01-02 Đây là bộ tham chiếu xuyên mạch kép được cung cấp.

Bentley Nevada · THƯƠNG HIỆU→
Hệ thống truyền dẫn 3300 XL
DÒNG SẢN PHẨM · ĐO LƯỜNG
THÀNH PHẦN CẢM BIẾN

Đầu dò tiệm cận

Hai đầu dò tương thích hoạt động bên trong vỏ máy chịu áp suất.

KẾT NỐI LIÊN TỤC

Dây cáp nối dài

Hệ thống dẫn cáp kép này định tuyến cả hai đường dẫn cáp ba trục xuyên qua ranh giới áp suất của vỏ giếng.

ĐIỀU CHỈNH TÍN HIỆU

Cảm biến tiệm cận / Màn hình

Các loại cáp và cảm biến tương thích tạo nên hai kênh đo lường hoàn chỉnh.

Mối quan hệ hệ thống: Cả đường dẫn đầu dò, chiều dài cáp xuyên mạch, cáp mở rộng và cảm biến Proximitor đều phải được kết hợp đồng bộ để tạo thành chuỗi cảm biến hoàn chỉnh.
LĨNH VỰC ỨNG DỤNG

Bản đồ ứng dụng và xác minh cho 330162-03-45-45-45-05-05-94-01-02

Máy nén khí

Thiết kế hai đường dẫn cáp đầu dò tiệm cận xuyên qua vỏ bọc chịu áp suất.

Ranh giới áp suất

Xác nhận thông số định mức 2,76 MPa, kích thước phù hợp và vật liệu vòng đệm O-ring tương thích.

TRUNG TÂM ỨNG DỤNG
330162-03-45-45-45-05-05-94-01-02
Ống dẫn áp suất cao kép 3300 XL

Sự phù hợp về chiều dài cáp

Đảm bảo chiều dài điện theo quy định cho cả hai chuỗi đầu dò hoàn chỉnh.

Kiểm tra thay thế

Kiểm tra kỹ từng phân đoạn mã đặt hàng, loại đầu nối và linh kiện đã lắp đặt.
