Cảm biến tiệm cận Bently Nevada 330104-00-06-10-01-CN, hệ mét

330104-00-06-10-01-CN Sự miêu tả

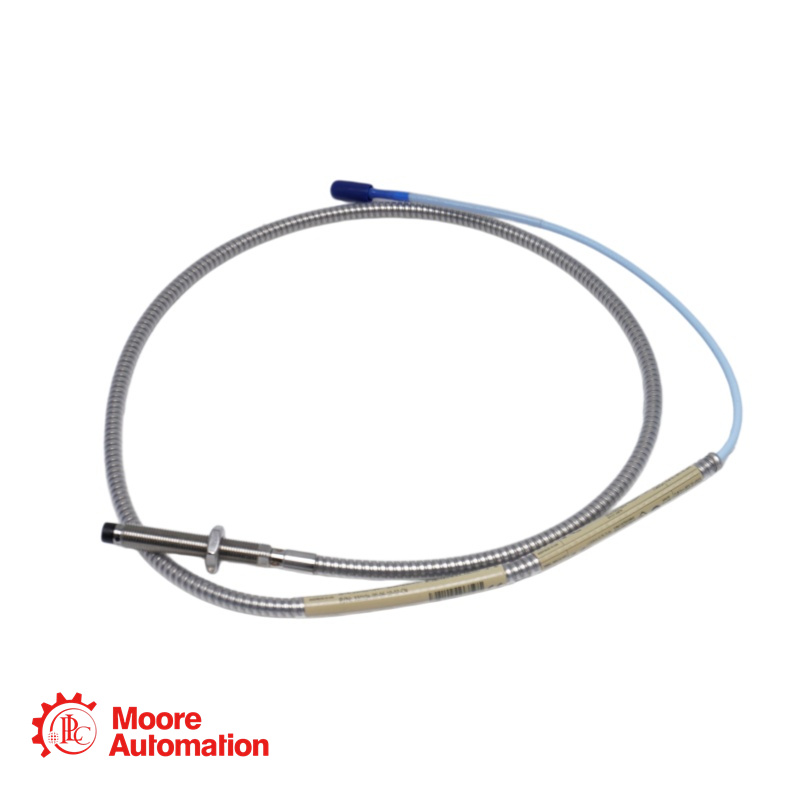

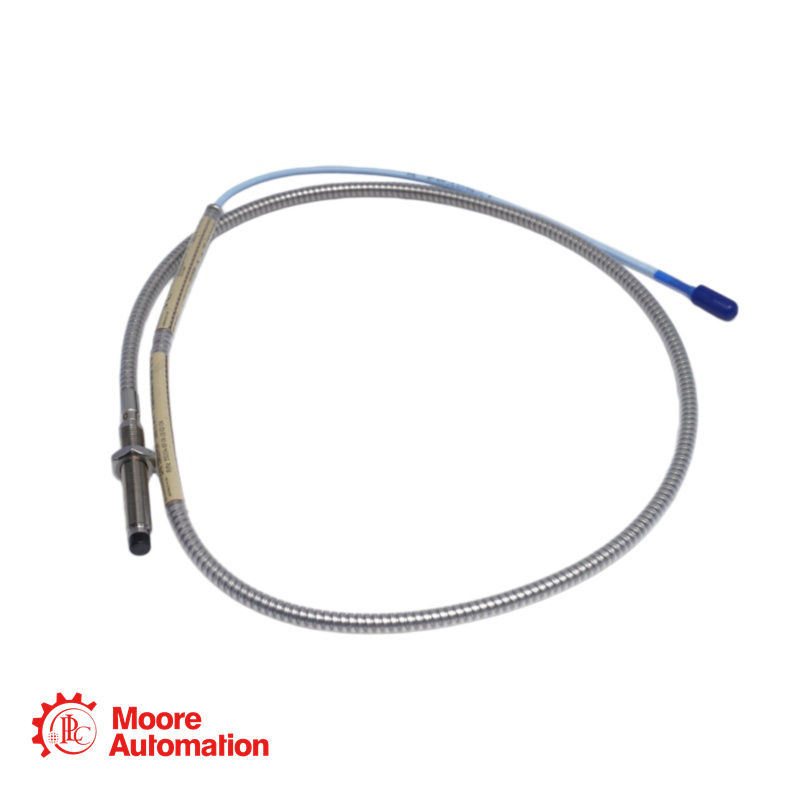

330104-00-06-10-01-CN là Đầu dò 3300 XL 8 mm, ren M10 x 1, có vỏ bọc.

Ứng dụng chính của Hệ thống đầu dò 3300 XL NSv là ở những khu vực có hạn chế về khoảng cách giữa các lỗ khoan, góc nhìn bên hoặc góc nhìn phía sau, khiến việc sử dụng các đầu dò Bently Nevada 3300 tiêu chuẩn trở nên khó khăn hơn.
Hệ thống đầu dò 3300 XL 5 và 8 mm. Nó cũng lý tưởng cho các ứng dụng đo mục tiêu nhỏ, chẳng hạn như đo độ rung hướng tâm trên các trục nhỏ hơn 51 mm (2 in) hoặc vị trí trục trên các mục tiêu phẳng nhỏ hơn 15 mm (0,6 in). Nó chủ yếu được sử dụng trong các ứng dụng sau trên máy móc ổ trục bôi trơn bằng chất lỏng, nơi có trục nhỏ hoặc tầm nhìn bên bị hạn chế:
Đo độ rung hướng tâm và vị trí hướng tâm
Đo vị trí trục (lực đẩy)
Đo tốc độ quay và tốc độ bằng không
Tham chiếu pha (Tín hiệu Keyphasor)
Thiết kế của Hệ thống đầu dò 3300 XL NSv cho phép nó thay thế cả Hệ thống đầu dò 3300 RAM và Hệ thống đầu dò 190 dòng 3000 hoặc 7000. Việc nâng cấp từ hệ thống 3300 RAM lên hệ thống 3300 XL NSv có thể sử dụng đầu dò, cáp mở rộng và thiết bị giám sát hiện có.

330104-00-06-10-01-CN Thông số kỹ thuật

Tùy chọn chiều dài chưa ren: 0,0 inch
Tùy chọn chiều dài tổng thể của vỏ: 60 mm
Tùy chọn chiều dài tổng thể: 1,0 mét (3,3 feet)
Tùy chọn đầu nối và loại cáp: Đầu nối ClickLoc đồng trục thu nhỏ với bộ bảo vệ đầu nối, cáp tiêu chuẩn
Tùy chọn phê duyệt của cơ quan: tại khu vực Trung Quốc

Điện trở đầu ra: 50 Ω
Khe hở khuyến nghị: 1,0 mm (40 mils)

330104-00-06-10-01-CN Câu hỏi thường gặp

Đầu dò "lắp ngược" là gì và khi nào thì nó được sử dụng?

Đầu dò lắp ngược (dòng 330104) có dây cáp thoát ra từ đầu dò thay vì phía sau. Thiết kế này được sử dụng trong các ứng dụng mà không gian phía sau vị trí lắp đặt đầu dò bị hạn chế hoặc khó tiếp cận, chẳng hạn như trong ổ đỡ lực đẩy hoặc vỏ máy chật hẹp.

Mục đích của "bộ bảo vệ đầu nối" (tùy chọn 01) là gì?

Bộ phận bảo vệ đầu nối giúp bịt kín các khe hở giữa đầu dò và cáp mở rộng. Nó ngăn hơi ẩm, dầu và các chất gây ô nhiễm khác xâm nhập vào đầu nối ClickLoc™, nếu không sẽ làm giảm chất lượng tín hiệu và gây ra lỗi đo.

Mã phê duyệt "-CN" biểu thị điều gì?

Mã "-CN" cho biết đầu dò này đã được chứng nhận sử dụng tại Trung Quốc với các phê duyệt cụ thể từ các cơ quan quản lý của Trung Quốc, có thể bao gồm CCC (Chứng nhận Bắt buộc của Trung Quốc) và/hoặc NEPSI (Trung tâm Giám sát và Kiểm tra Quốc gia về Bảo vệ Chống cháy nổ và An toàn Thiết bị Đo lường) để sử dụng trong môi trường nguy hiểm.

Khoảng cách khe hở chính xác cho đầu dò gắn ngược này là bao nhiêu?

Đối với các hệ thống 3300 XL 8 mm tiêu chuẩn, khoảng cách khuyến nghị thường là 1,27 mm (50 mil), đặt đầu dò ở giữa phạm vi tuyến tính 2,0 mm (80 mil) của nó. Thiết kế lắp đặt ngược không làm thay đổi các đặc tính điện hoặc yêu cầu về khoảng cách.

Chiều dài ren ăn khớp tối đa của đầu dò này là bao nhiêu?

Đối với ren 1/4-28, độ ăn khớp ren tối đa được khuyến nghị là 0,375 inch (9,5 mm). Vượt quá mức này có thể gây kẹt trong quá trình lắp đặt hoặc làm hỏng đầu dò. Lưu ý rằng các đầu dò lắp ngược có những lưu ý lắp đặt khác so với các đầu dò lắp tiêu chuẩn.

Đầu dò này có thể sử dụng được với các hệ thống giám sát 3300 XL hiện có không?

Đúng vậy, đầu dò gắn ngược 330104 hoàn toàn tương thích với các cảm biến tiệm cận 3300 XL và hệ thống giám sát. Khi được ghép nối với cáp mở rộng phù hợp, nó tạo thành một hệ thống đầu dò 3300 XL hoàn chỉnh để đo độ rung và vị trí.
