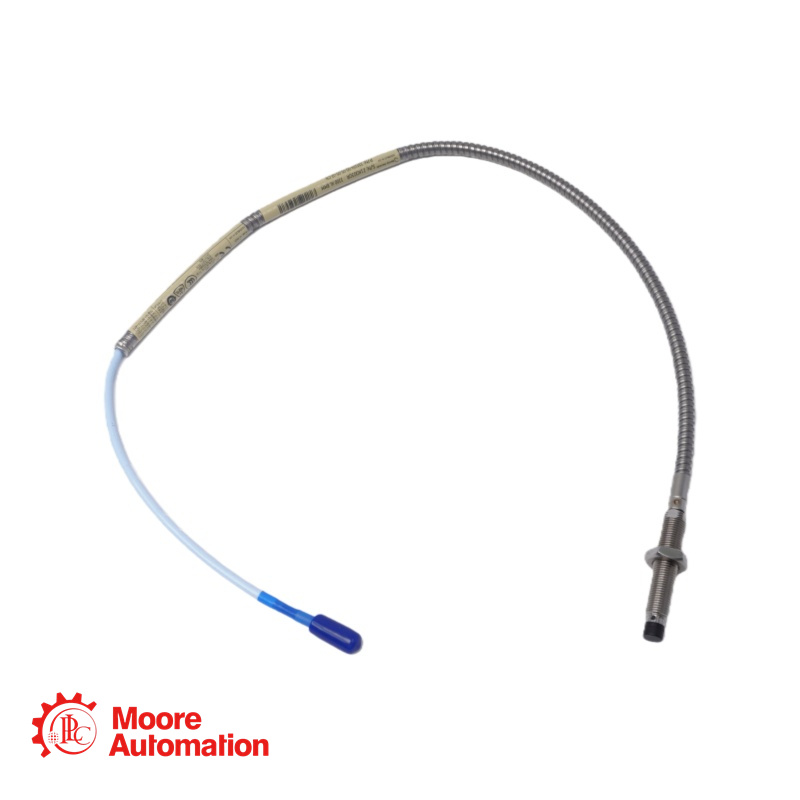

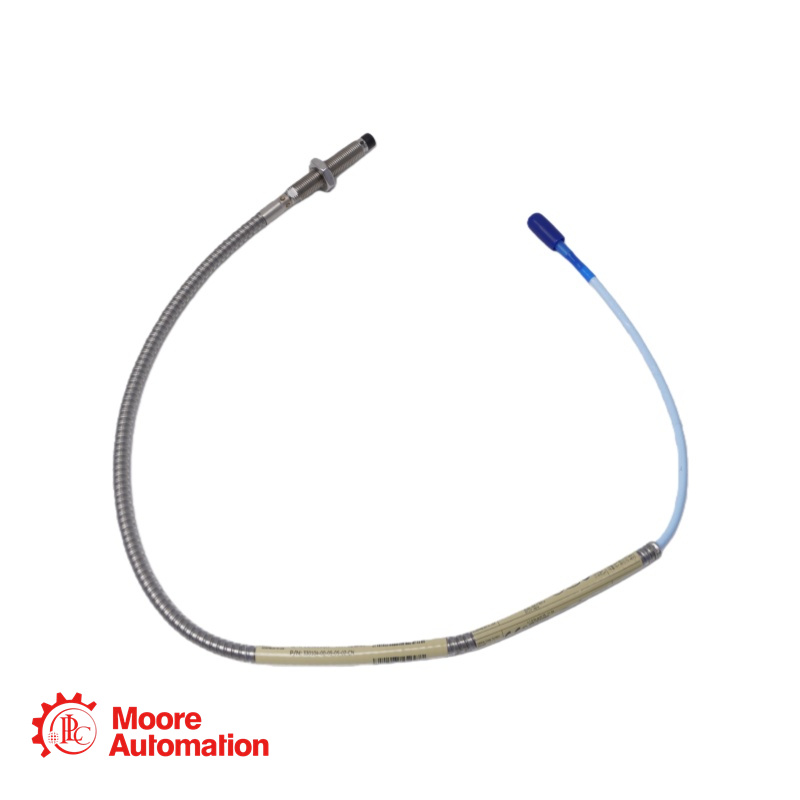

Bently Nevada 330104-00-05-05-01-05 Đầu dò tiệm cận, Hệ mét

Liên hệ với chúng tôi

Việc bán hàng:

Điện thoại/
WhatsApp:

Ethư:

Địa chỉ:

Frida

+86 15359408275

sales5@mooreplc.com

Quận Siming, Hạ Môn, Phúc Kiến, Trung Quốc

Thông số kỹ thuật

Loại sản phẩm: Đầu dò tiệm cận 3300 XL 8 mm
Loại ren: Ren hệ mét M10 x 1
Giáp bảo vệ: Có, với giáp thép không gỉ (AISI 302/304) và lớp vỏ ngoài bằng FEP.
Loại vỏ: Giá đỡ tiêu chuẩn
Chiều dài không ren (Tùy chọn AA): 00 = 0 mm (Phải ngắn hơn chiều dài vỏ ít nhất 20 mm)
Tổng chiều dài vỏ (Tùy chọn BB): 05 = 50 mm
Tổng chiều dài đầu dò (Tùy chọn CC): 05 = 0,5 mét (1,6 feet) cáp liền khối
Loại đầu nối và cáp (Tùy chọn DD): 01 = Đầu nối ClickLoc đồng trục thu nhỏ có bộ bảo vệ đầu nối, cáp ba trục cách điện FEP tiêu chuẩn
Phê duyệt của cơ quan (Tùy chọn EE): 05 = Được CSA, ATEX và IECEx phê duyệt để sử dụng trong khu vực nguy hiểm
Đường kính đầu dò: 8,0 mm (0,31 inch)
Vật liệu đầu dò: Polyphenylene sulfide (PPS)
Vật liệu vỏ đầu dò: Thép không gỉ AISI 303 hoặc 304 (SST)
Thông số kỹ thuật cáp: Cáp ba trục 75 ohm, cách điện bằng fluoroethylene propylene (FEP). Xếp hạng nhiệt độ tiêu chuẩn (không phải ETR).
Lớp bảo vệ cáp: Thép không gỉ AISI 302 hoặc 304 dẻo với lớp vỏ ngoài bằng FEP.
Vật liệu đầu nối: Đồng thau mạ vàng hoặc đồng berili mạ vàng, kiểu ClickLoc.
Phạm vi nhiệt độ hoạt động (tiêu chuẩn): -52°C đến +177°C (-62°F đến +350°F)
Độ bền kéo (từ vỏ đầu dò đến cáp): tối đa 330 N (75 lbf).
Điện trở (R_PROBE) của cáp dài 0,5m: 7,45 ± 0,50 Ohm (từ dây dẫn lõi đến dây dẫn ngoài)
Khả năng tương thích hệ thống: Có thể hoán đổi về điện và vật lý với các thành phần hệ thống 5 mm và 8 mm không thuộc dòng XL 3300 khác. Là một phần của Hệ thống cảm biến tiệm cận 3300 XL 8 mm.
Đầu vặn: 8 mm cho ren M10

Câu hỏi thường gặp về sản phẩm

Hỏi: Chúng tôi hiện có các đầu dò và cáp 8 mm dòng 3300 không phải XL. Chúng tôi có thể sử dụng cảm biến tiệm cận 3300 XL mới với chúng mà không cần hiệu chỉnh lại hệ thống hoặc làm giảm hiệu suất không?

A: Có, các linh kiện 3300 XL hoàn toàn tương thích ngược và có thể thay thế cho các linh kiện 3300 5 mm và 8 mm không phải XL. Bạn có thể kết nối các đầu dò và cáp mở rộng hiện có của mình với cảm biến tiệm cận 3300 XL mới. Tuy nhiên, cần lưu ý rằng việc kết hợp các linh kiện XL và không phải XL sẽ hạn chế hiệu suất tổng thể của hệ thống xuống mức thông số kỹ thuật của hệ thống 3300 không phải XL cũ hơn. Để đạt hiệu suất tối ưu (đáp ứng thông số kỹ thuật API 670, khả năng thay thế tốt hơn), nên sử dụng hệ thống 3300 XL hoàn chỉnh.

Hỏi: Ứng dụng của chúng tôi liên quan đến việc đo độ rung hướng tâm trên tuabin hơi. Vị trí lắp đặt đầu dò rất chật hẹp, và thân đầu dò 8 mm có thể không vừa. Chúng tôi có thể sử dụng đầu dò 5 mm với hệ thống 3300 XL 8 mm được không?

A: Có, bạn có thể sử dụng đầu dò 5 mm dòng 3300 với cảm biến và cáp Proximitor 8 mm 3300 XL, vì chúng tương thích về điện. Tuy nhiên, điều quan trọng cần lưu ý là đầu dò 5 mm không làm giảm khoảng cách cần thiết khi nhìn từ bên cạnh hoặc khoảng cách giữa hai đầu so với đầu dò 8 mm; nó chỉ có đường kính thân nhỏ hơn. Nếu hạn chế của bạn là không gian xuyên tâm (khi nhìn từ bên cạnh), bạn nên xem xét Hệ thống đầu dò tiệm cận 3300 NSV (Narrow Side View).

Hỏi: Chúng tôi cần theo dõi vị trí lực đẩy, và hai đầu dò sẽ được gắn rất gần nhau theo trục. Khoảng cách tối thiểu giữa hai đầu dò là bao nhiêu để tránh nhiễu tín hiệu (nhiễu xuyên kênh)?

A: Đối với các phép đo vị trí dọc trục, bạn nên duy trì khoảng cách tối thiểu ít nhất 40 mm (1,6 in) giữa các đầu của hai hệ thống cảm biến riêng biệt để hạn chế nhiễu xuyên kênh ở mức 50 mV hoặc thấp hơn khi mỗi đầu dò được đặt ở vị trí trung tâm phạm vi tuyến tính của nó. Đối với các phép đo rung động xuyên tâm, khoảng cách tối thiểu là 38 mm (1,5 in).
