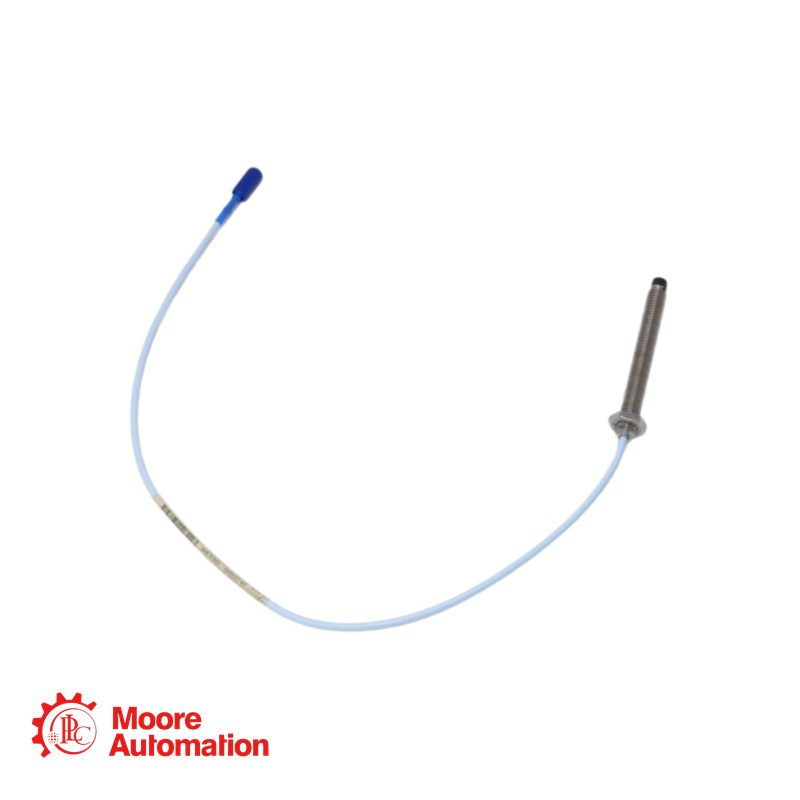

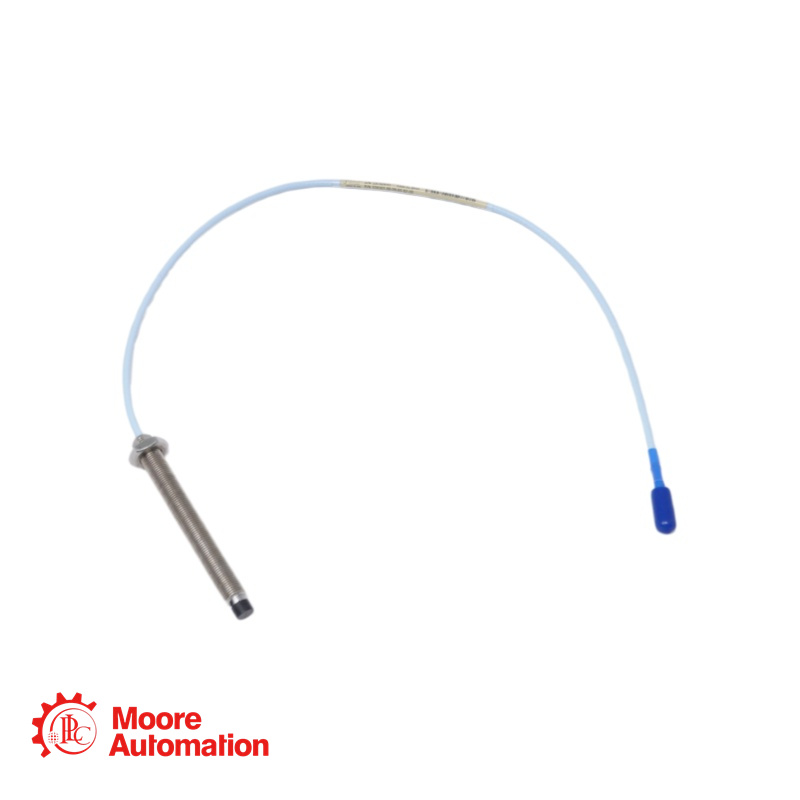

Bently Nevada 330103-00-09-20-02-00 Đầu dò tiệm cận, Hệ mét

330103-00-09-20-02-00 Sự miêu tả

330103-00-09-20-02-00làĐầu dò 3300 XL 8 mm, ren M10 x 1, không có vỏ bọc.

Ứng dụng chính của Hệ thống đầu dò 3300 XL NSv là ở những khu vực có hạn chế về khoảng cách giữa các lỗ khoan, góc nhìn bên hoặc góc nhìn phía sau, khiến việc sử dụng các đầu dò Bently Nevada 3300 tiêu chuẩn trở nên khó khăn hơn.
Hệ thống đầu dò 3300 XL 5 và 8 mm. Nó cũng lý tưởng cho các ứng dụng đo mục tiêu nhỏ, chẳng hạn như đo độ rung hướng tâm trên các trục nhỏ hơn 51 mm (2 in) hoặc vị trí trục trên các mục tiêu phẳng nhỏ hơn 15 mm (0,6 in). Nó chủ yếu được sử dụng trong các ứng dụng sau trên máy móc ổ trục bôi trơn bằng chất lỏng, nơi có trục nhỏ hoặc tầm nhìn bên bị hạn chế:
Đo độ rung hướng tâm và vị trí hướng tâm
Đo vị trí trục (lực đẩy)
Đo tốc độ quay và tốc độ bằng không
Tham chiếu pha (Tín hiệu Keyphasor)
Thiết kế của Hệ thống đầu dò 3300 XL NSv cho phép nó thay thế cả Hệ thống đầu dò 3300 RAM và Hệ thống đầu dò 190 dòng 3000 hoặc 7000. Việc nâng cấp từ hệ thống 3300 RAM lên hệ thống 3300 XL NSv có thể sử dụng đầu dò, cáp mở rộng và thiết bị giám sát hiện có.

330103-00-09-20-02-00 Thông số kỹ thuật

Tùy chọn chiều dài chưa ren: 0,0 inch
Tùy chọn chiều dài tổng thể của vỏ: 90 mm
Chiều dài tối đa tùy chọn: 2,0 mét (6,6 feet)
Tùy chọn đầu nối và loại cáp: Đầu nối ClickLoc đồng trục thu nhỏ, cáp tiêu chuẩn
Tùy chọn phê duyệt của cơ quan: Không bắt buộc

Điện trở đầu ra: 50 Ω
Khe hở khuyến nghị: 1,0 mm (40 mils)

330103-00-09-20-02-00 Câu hỏi thường gặp

Khoảng cách khe hở chính xác cho đầu dò này là bao nhiêu?

Đối với các hệ thống 3300 XL 8 mm tiêu chuẩn, khoảng cách khuyến nghị thường là 1,27 mm (50 mil), đặt đầu dò ở giữa phạm vi tuyến tính 2,0 mm (80 mil) của nó.

Chiều dài ăn khớp ren tối đa của ren 1/4-28 là bao nhiêu?

Độ ăn khớp ren tối đa được khuyến nghị là 0,375 inch (9,5 mm), theo tiêu chuẩn ngành là 1,5 lần đường kính ren danh nghĩa. Vượt quá mức này có thể gây kẹt trong quá trình lắp đặt.

Đầu dò này có thể sử dụng được trong các khu vực nguy hiểm không?

Chiều dài ren ăn khớp tối đa được khuyến nghị là 0,375 inch. Vượt quá chiều dài này có thể gây kẹt trong quá trình lắp đặt.

Đầu dò này có thể sử dụng được trong các khu vực nguy hiểm không?

Tùy chọn phê duyệt của cơ quan "-00" cho biết cấu hình cụ thể này không có phê duyệt đặc biệt nào cho khu vực nguy hiểm. Đối với các khu vực nguy hiểm, bạn cần một phiên bản có mã tùy chọn phê duyệt như "-05" để có nhiều phê duyệt (CSA, ATEX, IECEx).

Chiều dài cáp tối đa được khuyến nghị cho toàn bộ hệ thống đầu dò là bao nhiêu?

Khi kết hợp với thiết bị dò khoảng cách 3300 XL Proximitor và cáp nối dài phù hợp, tổng chiều dài hệ thống có thể lên đến 10 mét (33 feet). Đầu dò 2,0 mét này thường được ghép nối với cáp nối dài để đạt được tổng chiều dài hệ thống mong muốn (ví dụ: hệ thống 5m hoặc 7m).

Đầu dò này sử dụng loại đầu nối nào?

Nó sử dụng đầu nối ClickLoc™ đồng trục thu nhỏ (tùy chọn "02"), có khả năng khóa chặt vào vị trí để ngăn ngừa hiện tượng lỏng lẻo do rung động và đảm bảo kết nối đáng tin cậy.
