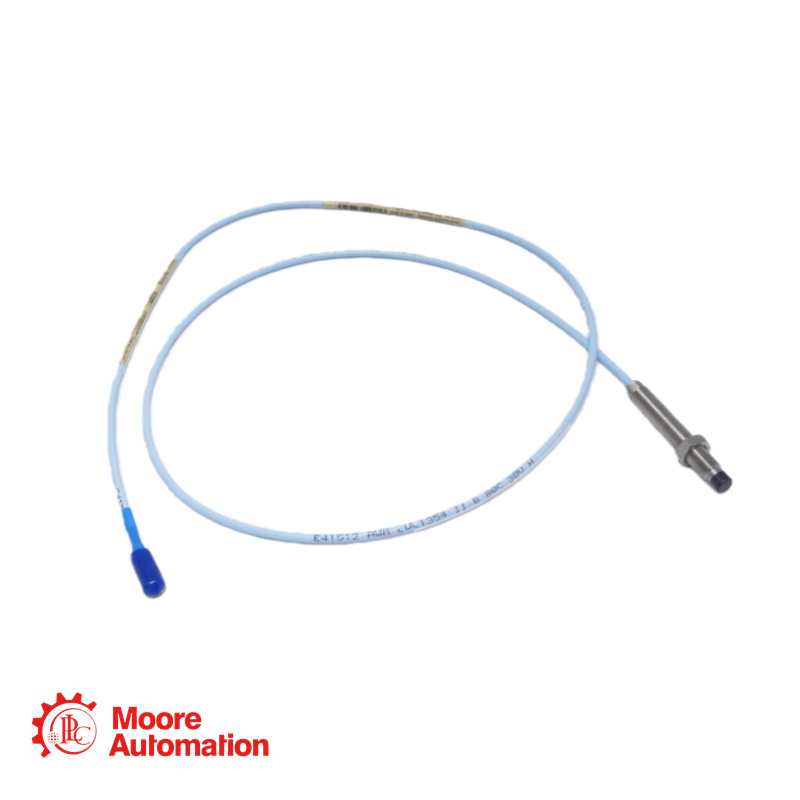

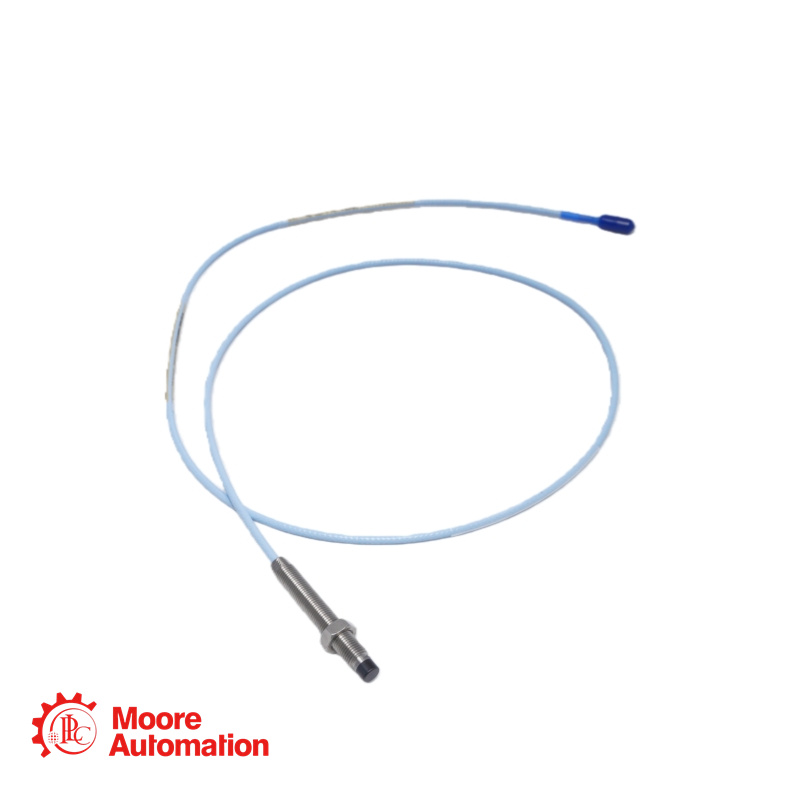

Bently Nevada 330101-00-72-20-02-CN Đầu dò tiệm cận

Liên hệ với chúng tôi

Việc bán hàng:

Điện thoại/
WhatsApp:

Ethư:

Địa chỉ:

Frida

+86 15359408275

sales5@mooreplc.com

Quận Siming, Hạ Môn, Phúc Kiến, Trung Quốc

Thông số kỹ thuật

Mã số linh kiện cơ bản: 330101 (Đầu dò 3300 XL 8 mm, ren 3/8-24 UNF, không có vỏ bọc)
Chiều dài chưa ren (Tùy chọn AA): 00 = 0,0 inch.
Tổng chiều dài vỏ (Tùy chọn BB): 72 = 7,2 inch.
Tổng chiều dài đầu dò (Tùy chọn CC): 20 = 2,0 mét (6,6 feet).
Tùy chọn đầu nối và loại cáp (DD): 02 = Đầu nối ClickLoc đồng trục thu nhỏ, cáp tiêu chuẩn. Đầu dò được trang bị đầu nối ClickLoc mạ vàng. Bộ phận bảo vệ đầu nối không được lắp sẵn. Đầu nối chỉ cần siết chặt bằng tay để lắp đặt và sẽ phát ra tiếng "click" khi được siết chặt đúng cách.
Tùy chọn phê duyệt của cơ quan (EE): Không tiêu chuẩn / Không áp dụng cho mỗi hậu tố.
Hậu tố đặc biệt: -CN = Cấu hình dành riêng cho Trung Quốc. Hậu tố này cho biết đầu dò này được cấu hình để đáp ứng các yêu cầu của thị trường Trung Quốc.
Đường kính đầu dò: 8,0 mm (0,31 inch)
Vật liệu đầu dò: Polyphenylene sulfide (PPS), được đúc khuôn để tăng độ bền và bảo vệ cuộn dây.
Chất liệu vỏ: Thép không gỉ AISI 303 hoặc 304 (SST)
Ren vỏ đạn: 3/8-24 UNF-2A
Đầu vặn: 5/16 inch (dành cho dụng cụ lắp đặt)
Đai ốc khóa được cung cấp: Đai ốc khóa lục giác 9/16 inch (tiêu chuẩn cho đầu dò ren 3/8-24).
Thông số kỹ thuật cáp: Cáp ba trục 75 ohm, cách điện bằng fluoroethylene propylene (FEP). Định mức nhiệt độ tiêu chuẩn.
Vật liệu đầu nối: Đồng thau mạ vàng hoặc đồng berili mạ vàng.
Phạm vi nhiệt độ hoạt động: -52°C đến +177°C (-62°F đến +350°F). Lưu ý: Tiếp xúc với nhiệt độ dưới -34°C (-29°F) có thể gây hỏng sớm gioăng kín áp suất Viton® bên trong.
Điện trở (R_PROBE) của cáp dài 2,0m: 7,88 ± 0,50 Ohm (đo từ dây dẫn trung tâm đến dây dẫn ngoài).

Câu hỏi thường gặp về sản phẩm

Hỏi: Chúng tôi đã lắp đặt đầu dò 3300 XL mới và đặt khe hở ở mức khuyến nghị -9 Vdc (50 mils). Sau khi khởi động, điện áp khe hở DC giảm xuống -7 Vdc. Nhiệt độ máy tăng lên bình thường. Đây có phải là lỗi của đầu dò không?

A: Không nhất thiết. Đây có thể là hiệu ứng nhiệt bình thường. Tín hiệu đầu ra của đầu dò nhạy cảm với nhiệt độ của cả đầu dò và vật liệu cần đo. Khi máy nóng lên, trục (vật liệu cần đo) giãn nở, di chuyển gần hơn một chút đến đầu dò, khiến điện áp khe hở trở nên ít âm hơn (ví dụ: từ -9 Vdc đến -7 Vdc). Đây là sự thay đổi vị trí, không phải là sự trôi lệch hiệu chuẩn. Điều quan trọng là tín hiệu AC rung động phải duy trì ổn định. Theo dõi điện áp khe hở cho đến khi máy đạt nhiệt độ hoạt động ổn định; đó sẽ trở thành vị trí tham chiếu "lạnh" so với "nóng" mới của bạn để thiết lập cảnh báo. Hỏng đầu dò thực sự thường biểu hiện bằng tín hiệu nhiễu, mất tín hiệu hoàn toàn hoặc điện áp khe hở không tương quan với các thay đổi vật lý.

Hỏi: Chúng ta có thể sử dụng đầu dò 2,0 mét này (330101-00-72-20-02-CN) để thay thế trực tiếp đầu dò 3300 2,0 mét không phải phiên bản XL cũ hơn (ví dụ: 330101 từ dòng sản phẩm trước XL) bị hỏng, mà không cần thay đổi cáp nối dài hoặc bộ cảm biến tiệm cận không?

A: Vâng, bạn có thể thay thế trực tiếp. Đầu dò 3300 XL hoàn toàn tương thích ngược với các thành phần hệ thống không phải XL. Bạn có thể tháo đầu dò cũ ra khỏi giá đỡ và kết nối đầu dò 3300 XL mới với cáp mở rộng hiện có bằng đầu nối ClickLoc (vặn chặt bằng tay). Tuy nhiên, hãy lưu ý về hạn chế hiệu năng: Khi bạn kết hợp đầu dò XL với cáp không phải XL và/hoặc bộ cảm biến khoảng cách không phải XL, hiệu năng của toàn bộ hệ thống sẽ bị giới hạn bởi thông số kỹ thuật của hệ thống 3300 không phải XL cũ hơn.
