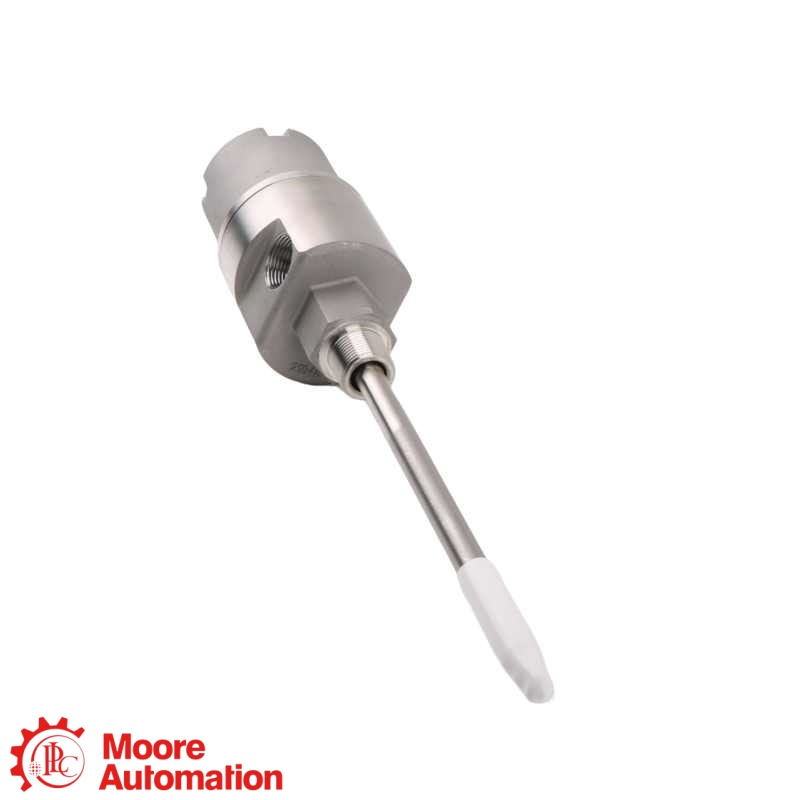

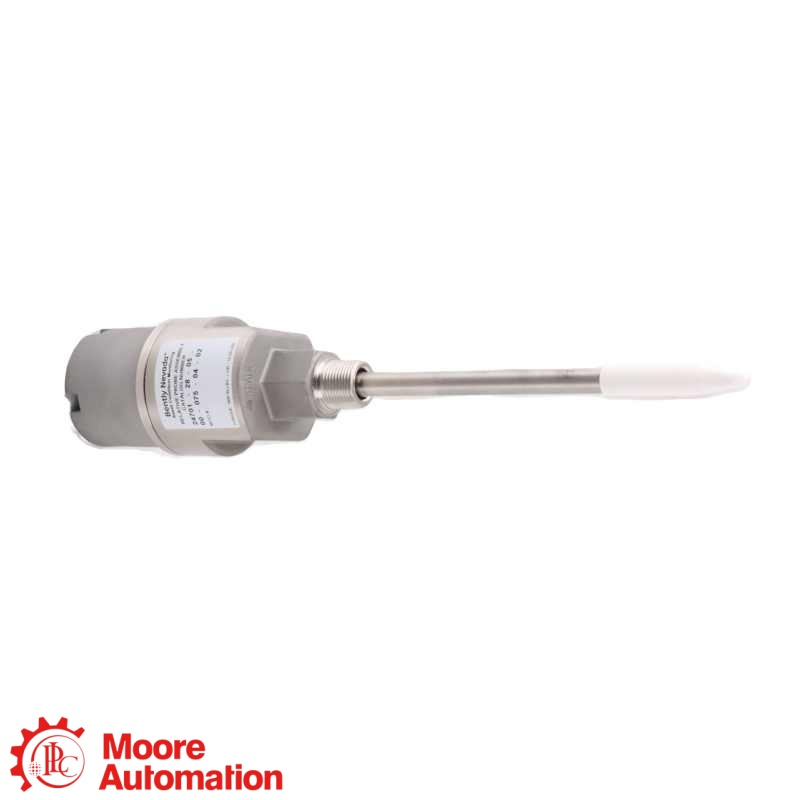

BENTLY NEVADA · VỎ BỌC ĐẦU DÒ TIỆM CẬN BẰNG THÉP KHÔNG GỈ

24701-34-05-00-041-03-02

Cái 24701-34-05-00-041-03-02 Đây là vỏ đầu dò ngoài bằng thép không gỉ 24701 được cấu hình với đầu dò 3300 XL 8 mm đã được phê duyệt, bộ bảo vệ đầu nối, cáp 0,5 m, không có bộ chuyển đổi khoảng cách, độ xuyên thấu đầu dò 4,1 inch, tùy chọn lắp đặt 03 và ren lắp đặt 3/4-14 NPT.

THÂN HÌNHThép không gỉ 303
THĂM DÒ3300 XL 8 mm
CÁP0,5 m
XÂM NHẬP4.1 trong
NHÀ SẢN XUẤTBently Nevada
ĐIỀU KIỆN / BẢO HÀNHHàng mới chính hãng · Bảo hành một năm
CHỨNG NHẬN ISOSản phẩm đạt chứng nhận ISO
XÁC MINHẢnh và video sản phẩm sẽ được cung cấp sau khi có yêu cầu.
YÊU CẦU BÁO GIÁ
hỏi ngay
TÌM KIẾM MẪUTìm số hiệu phụ tùng cụ thểMở trực tiếp trang sản phẩm Moore Automation phù hợp nhất.
BENTLY NEVADA ↗VỎ BỌC ĐẦU DÒ TIỆM CẬN BẰNG THÉP KHÔNG GỈ
VỎ BỌC ĐẦU DÒ TIỆM CẬN GẮN NGOÀI

24701-34-05-00-041-03-02

24701

Đầu dò 3300 XL 8 mm · Cáp 0,5 m · Khả năng xuyên thấu 4,1 inch

VAI TRÒ SẢN PHẨM

24701-34-05-00-041-03-02 Đây là cụm vỏ đầu dò tiệm cận bằng thép không gỉ 303 dùng để gắn ngoài đầu dò 3300 XL 8 mm kiểu gắn ngược. Cấu hình hoàn chỉnh bao gồm đầu dò đã đặt hàng, ống bọc, phụ kiện ống dẫn và ren lắp đặt.

GHI CHÚ CẤU HÌNH

Vì 24701-34-05-00-041-03-02Các mã 34, 05, 00, 041, 03 và 02 chỉ định một đầu dò 3300 XL 8 mm đã được phê duyệt với bộ bảo vệ đầu nối, cáp 0,5 m, không có giá đỡ, độ xuyên thấu 4,1 inch, bộ phụ kiện được chỉ định và ren lắp đặt 3/4-14 NPT. Xác nhận mã vỏ đầy đủ và bản vẽ lắp đặt trước khi thay thế.

MUỐN GIÁ TỐT NHẤT?

Frida

Trưởng nhóm bán hàng 🏆
PHÂN TÍCH SỐ ĐƠN HÀNG

Cấu trúc của tham chiếu 24701-34-05-00-041-03-02 như thế nào?

24701
Gia đình có nhà ởBộ vỏ đầu dò bằng thép không gỉ
34
Tùy chọn thăm dò3300 XL 8 mm với bộ bảo vệ đầu nối và các chứng nhận đạt tiêu chuẩn.
05
Cáp thăm dò0,5 m · 20 in
00
Bế tắcKhông có bộ chuyển đổi trụ đỡ
041
Sự thâm nhập4,1 inch · xấp xỉ 104 mm
03
Phụ kiệnĐầu cắm, bộ giảm áp và kẹp bịt kín cáp
02
Ren gắn3/4-14 NPT
ĐẶC TÍNH THAM KHẢO CỦA NHÀ SẢN XUẤT

Thông số kỹ thuật

Bảng dữ liệu Baker Hughes 141600 ↗
24701 · Vỏ đầu dò tiệm cận bằng thép không gỉ

Tổng quan về dữ liệu kỹ thuật

Trước khi lắp đặt, hãy kiểm tra kỹ tùy chọn đầu dò, hình dạng ống bọc, phụ kiện ống dẫn và ren lắp máy.

THÂN HÌNHThép không gỉ 303
THĂM DÒ3300 XL 8 mm
CÁP0,5 m
XÂM NHẬP4.1 trong
Tài liệu kỹ thuật số 141600 của Baker Hughes đề cập đến cấu trúc đặt hàng 24701 và nêu rõ rằng dây dẫn đầu dò phải dài hơn ống bọc; chiều dài ống bọc trên 304 mm cần có giá đỡ bổ sung.
Thông tin chung ＋
Thương hiệuBently Nevada
Mã số linh kiện24701-34-05-00-041-03-02
Loại sản phẩmBộ vỏ đầu dò tiệm cận bằng thép không gỉ
Vật liệu xây nhàThân bằng thép không gỉ 303, ống bọc bằng thép không gỉ 304.
Trọng lượng điển hình1,8 kg (4,1 lb) không bao gồm phụ kiện
KIỂM TRA SỐ ĐƠN HÀNG ＋
Tùy chọn thăm dò34 · 3300 XL 8 mm với bộ bảo vệ đầu nối và tùy chọn phê duyệt
Cáp thăm dò05 · 0,5 m (20 in)
Bộ chuyển đổi trụ00 · không có
Sự xuyên thấu của đầu dò041 · 4.1 in
Phụ kiện03 · phích cắm, bộ giảm áp và kẹp bịt kín cáp
Ren gắn02 · 3/4-14 NPT
VỎ BỌC & LẮP ĐẶT ＋
Thân áo và tay áoThân bằng thép không gỉ 303; ống bọc bằng thép không gỉ 304.
Bối cảnh bao quanhVỏ đầu dò tiệm cận gắn ngoài
Phạm vi nhiệt độ đầu dò-51°C đến +177°C đối với đầu dò 3300 XL 8 mm được chỉ định.
Hỗ trợ tay dàiCần thiết khi chiều dài tay áo vượt quá 304 mm (12 in)
KIỂM TRA TÀI LIỆU & THAY THẾ ＋
Tài liệu tham khảo chính thứcBảng dữ liệu Baker Hughes 141600 Rev. AC
Kiểm tra thay thếĐối chiếu mã đặt hàng đầy đủ, đầu nối thăm dò, chiều dài ống bọc, phụ kiện, ren và độ xuyên thấu của máy.
Ghi chú vòng đờiCác mẫu vỏ 31000/32000 mới hơn cung cấp khả năng lắp đặt linh hoạt hơn trong trường hợp không yêu cầu vỏ chống cháy nổ.
Câu hỏi thường gặp

Những câu hỏi mà người mua thường hỏi nhất

Là gì 24701-34-05-00-041-03-02 Dùng để làm gì?＋
24701-34-05-00-041-03-02 Đây là cụm vỏ bằng thép không gỉ được sử dụng để lắp đặt và bảo vệ đầu dò tiệm cận 3300 XL 8 mm gắn ngược bên ngoài vỏ máy. Cấu hình đặt hàng hoàn chỉnh của nó phải phù hợp với lỗ cơ khí, đường ống dẫn và hệ thống giám sát đã lắp đặt.
Đầu dò nào được cung cấp trong 24701-34-05-00-041-03-02?＋
24701-34-05-00-041-03-02 Sử dụng tùy chọn đầu dò 34, được định nghĩa trong bảng đặt hàng chính thức là đầu dò 3300 XL 8 mm có bộ bảo vệ đầu nối và các chứng nhận khu vực nguy hiểm có thể lựa chọn. Cáp mở rộng được kết nối và cảm biến Proximitor phải thuộc hệ thống 3300 XL 8 mm tương thích.
Các trường 05, 00 và 041 có nghĩa là gì trong 24701-34-05-00-041-03-02?＋
TRONG 24701-34-05-00-041-03-02Mục 05 chỉ định cáp đầu dò dài 0,5 m, mục 00 chỉ định không có bộ chuyển đổi khoảng cách, và mục 041 chỉ định độ xuyên thấu của đầu dò là 4,1 inch. Các kích thước này phải được kiểm tra so với ống bọc và vỏ máy thực tế trước khi lắp đặt.
Những phụ kiện và ren lắp đặt nào được bao gồm trong bộ sản phẩm này? 24701-34-05-00-041-03-02?＋
24701-34-05-00-041-03-02 Sử dụng tùy chọn lắp đặt 03, bao gồm một nút bịt 3/4-14 NPT, một bộ chuyển đổi từ 3/4-14 sang 1/2-14 NPT và một kẹp bịt kín cáp, cùng với tùy chọn ren lắp đặt 02 cho 3/4-14 NPT.
Làm 24701-34-05-00-041-03-02 Bạn có cần thêm phần hỗ trợ tay áo không?＋
Vì 24701-34-05-00-041-03-02Chỉ cần hỗ trợ thêm khi chiều dài ống bọc được chọn vượt quá 304 mm (12 in). Cần xem xét lại hình dạng xuyên thấu đã cấu hình và hình dạng lắp đặt thực tế để tránh hiện tượng cộng hưởng đầu dò và hiệu ứng nhìn từ bên cạnh.
Có thể 24701-34-05-00-041-03-02 Có thể thay thế bằng vỏ máy 31000 hoặc 32000 không?＋
24701-34-05-00-041-03-02 Không nên thay thế chỉ dựa trên tiêu chí dòng sản phẩm vỏ máy. Baker Hughes khuyến nghị sử dụng vỏ máy 31000/32000 đời mới hơn nếu không yêu cầu cấu trúc chống cháy nổ, nhưng trước tiên cần phải kiểm tra các yếu tố như vị trí lắp đặt, xếp hạng môi trường, cấu hình đầu dò và kích thước máy.
Cần cung cấp những thông tin gì khi đặt hàng? 24701-34-05-00-041-03-02?＋
Đối với một 24701-34-05-00-041-03-02 Để yêu cầu báo giá, vui lòng cung cấp đầy đủ số đơn đặt hàng, số lượng, tên nhãn vỏ, kiểu hệ thống đầu dò, kích thước ống bọc và kích thước xuyên thấu, yêu cầu về phụ kiện ống dẫn, chi tiết ren lắp đặt và yêu cầu chứng nhận khu vực nguy hiểm.
LIÊN HỆ CHUYÊN GIA SẢN PHẨM

Hãy xác nhận cấu hình 24701-34-05-00-041-03-02 của bạn với Frida.

Vui lòng chia sẻ đầy đủ thông tin về mẫu mã và ứng dụng để kiểm tra khả năng tương thích, tính sẵn có và thời gian giao hàng.

CHỌN PHƯƠNG THỨC LIÊN HỆ TRỰC TIẾP
THÔNG SỐ KỸ THUẬT CHÍNH THỨC

Hướng dẫn sử dụng và tài liệu tham khảo chính thức cho 24701-34-05-00-041-03-02

Thông tin tham khảo chính thức từ nhà sản xuất Baker Hughes về cụm vỏ đầu dò tiệm cận bằng thép không gỉ 24701 và cấu trúc đặt hàng hoàn chỉnh của nó.

Bộ vỏ đầu dò tiệm cận bằng thép không gỉ

Bảng dữ liệu 141600 của Baker Hughes xác định 24701 là vỏ đầu dò bên ngoài bằng thép không gỉ 303 với ống bọc bằng thép không gỉ 304 và ghi lại mọi trường trong 24701-34-05-00-041-03-02.

THÔNG SỐ KỸ THUẬT CHÍNH THỨC ↗

Liên hệ để được hỗ trợ

Vui lòng gửi đầy đủ thông tin về mẫu sản phẩm, số lượng, chi tiết trên nhãn mác và câu hỏi kỹ thuật hoặc mua hàng của bạn.

Nguồn: Bảng dữ liệu Baker Hughes 21000, 24701 và 164818 về vỏ đầu dò tiệm cận, phiên bản 141600 Rev. AC.
MỐI QUAN HỆ GIỮA VỎ BỌC ĐẦU DÒ TIỆM CẬN GẮN NGOÀI

Cách lắp đặt bộ phận 24701-34-05-00-041-03-02 vào vỏ đầu dò tiệm cận gắn ngoài.

Bently Nevada là thương hiệu; Vỏ đầu dò tiệm cận gắn ngoài là bối cảnh hệ thống; và 24701-34-05-00-041-03-02 Đây là cấu hình hoàn chỉnh.

Bently Nevada · THƯƠNG HIỆU→
Vỏ đầu dò tiệm cận gắn ngoàiBỐI CẢNH HỆ THỐNG
VAI TRÒ HỆ THỐNG

Lắp đặt đầu dò bên ngoài

Bảo vệ và định vị đầu dò tiệm cận bên ngoài vỏ máy.

KIỂM TRA CẤU HÌNH

Lập kế hoạch khu vực nguy hiểm

Xác nhận các phê duyệt cần thiết và bản vẽ lắp đặt.

KIỂM TRA THAY THẾ

Lắp ráp cơ khí

Kiểm tra độ xuyên thấu, độ chắc chắn của ống lót và ren lắp đặt.

Mối quan hệ hệ thống: Phù hợp với hệ thống đầu dò 3300 XL 8 mm, dây dẫn 0,5 m, độ xuyên thấu 4,1 inch, tùy chọn phụ kiện, ren 3/4-14 NPT và mọi yêu cầu về khu vực nguy hiểm.
LĨNH VỰC ỨNG DỤNG

Sơ đồ tư duy ứng dụng cho mã số 24701-34-05-00-041-03-02

Lắp đặt đầu dò bên ngoàiBảo vệ và định vị đầu dò tiệm cận bên ngoài vỏ máy.
Lập kế hoạch khu vực nguy hiểmXác nhận các phê duyệt cần thiết và bản vẽ lắp đặt.
TRUNG TÂM ỨNG DỤNG24701-34-05-00-041-03-02Bộ vỏ đầu dò tiệm cận bằng thép không gỉ
Lắp ráp cơ khíKiểm tra độ xuyên thấu, độ chắc chắn của ống lót và ren lắp đặt.
Kiểm tra thay thếHãy khớp mã đặt hàng bảy trường đầy đủ
