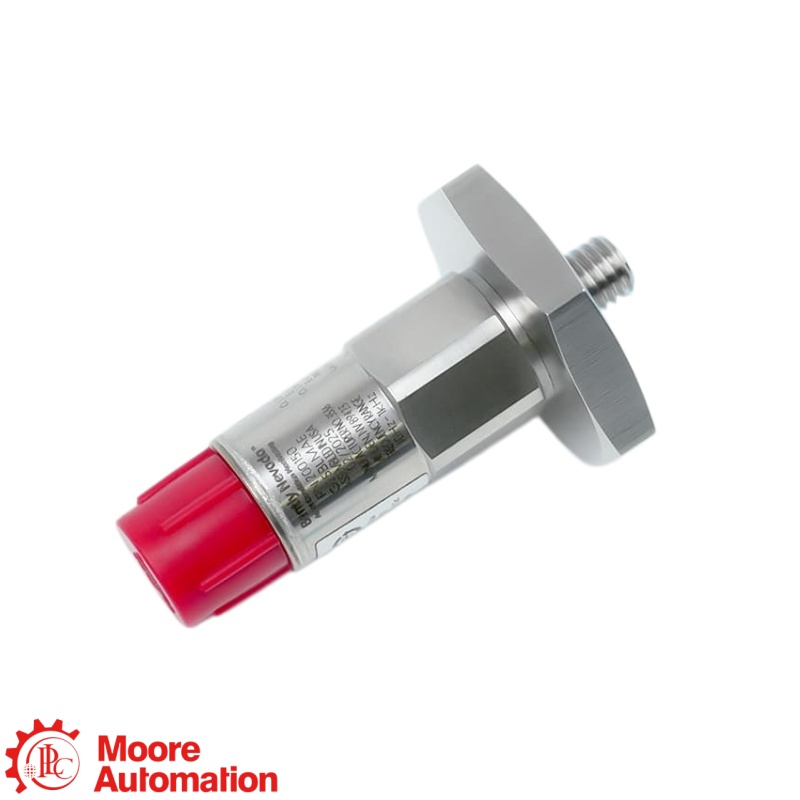

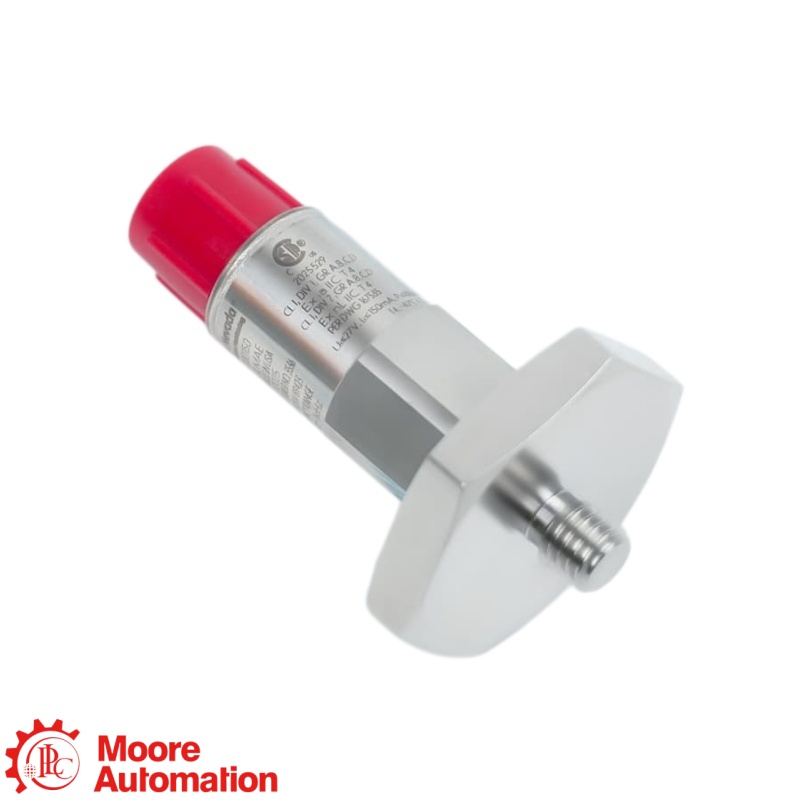

Bently Nevada 200150-06-CN Gia tốc kế đa năng Trendmaster

200150-06-CN là một gia tốc kế áp điện gắn trên vỏ máy Bently Nevada, chuyển đổi độ rung của vỏ máy thành điện áp chênh lệch tỷ lệ thuận với gia tốc. Cấu hình 100 mV/g, ±25 g của nó được thiết kế cho các ứng dụng Trendmaster thông thường và yêu cầu cáp và kênh TIM/giám sát tương thích.

Bộ phận 200150-06-CN sử dụng tùy chọn 06: ren phía cảm biến 3/8-24 sang ren phía máy 1/4 NPT với bu lông lục giác 3/4 inch. Cổng lắp đặt, khớp nối, đế cảm biến và mô-men xoắn cảm biến được chỉ định từ 2,7–6,8 N·m phải được xác nhận trước khi lắp đặt.

Không. Bảng đặt hàng hiện tại của nhà sản xuất liệt kê tùy chọn 05 cho nhiều phê duyệt, trong khi CN nên được coi là cấu hình khu vực cụ thể theo nhãn. Hãy xác minh bảng tên, dấu phê duyệt và tài liệu khu vực nguy hiểm tại địa điểm được cung cấp trước khi sử dụng.

Hiệu năng cảm biến thuộc cùng dòng sản phẩm đa năng 200150, nhưng phần cứng lắp đặt thì khác nhau. Tùy chọn 06 sử dụng giao diện máy 1/4 NPT, trong khi tùy chọn 02 sử dụng đinh tán lục giác 3/8-24 UNF; việc thay thế chỉ hợp lệ khi cổng lắp đặt, hình dạng đinh tán, cáp và kênh giám sát đều khớp nhau.

Mã số 200150-06-CN là phần tử cảm biến. Một chuỗi đo lường hoàn chỉnh cũng cần có cáp tương thích 200151 hoặc 200152 và một thiết bị giám sát được hỗ trợ như 200100 flexiTIM, 89130-01 TIM, Trendmaster hoặc dòng 1900 được cấu hình cho tín hiệu cảm biến.

Xác nhận đầy đủ nhãn, tùy chọn-06 giao diện lắp đặt 1/4 NPT, khớp nối bu lông, mô-men xoắn 2,7–6,8 N·m, cáp 5 chân tương thích, chiều dài cáp, điện áp kích thích 4,7–5,5 V, kênh giám sát/TIM, phạm vi nhiệt độ và các phê duyệt khu vực nguy hiểm cần thiết.
