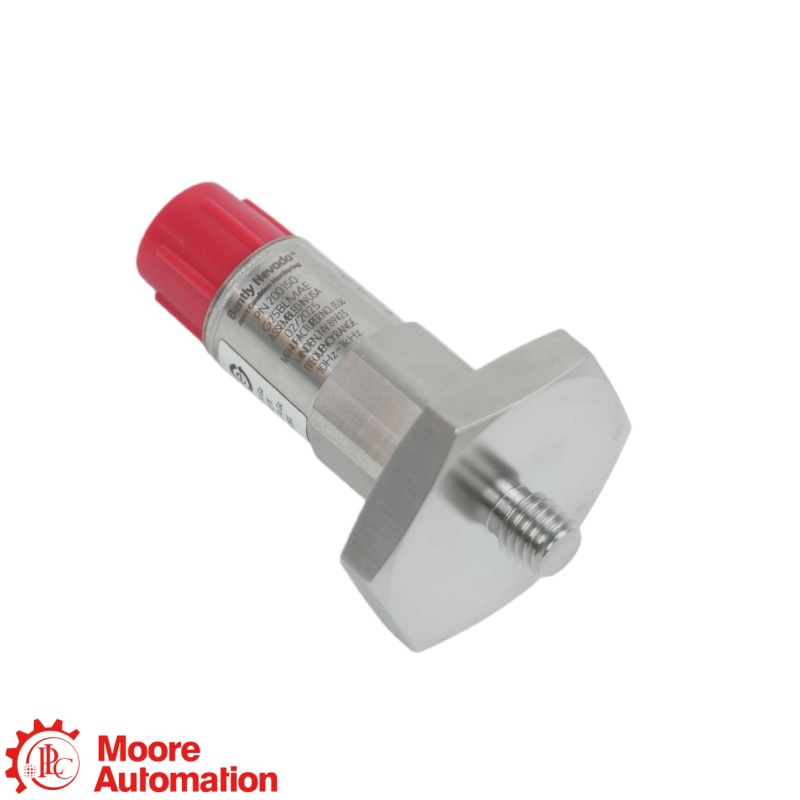

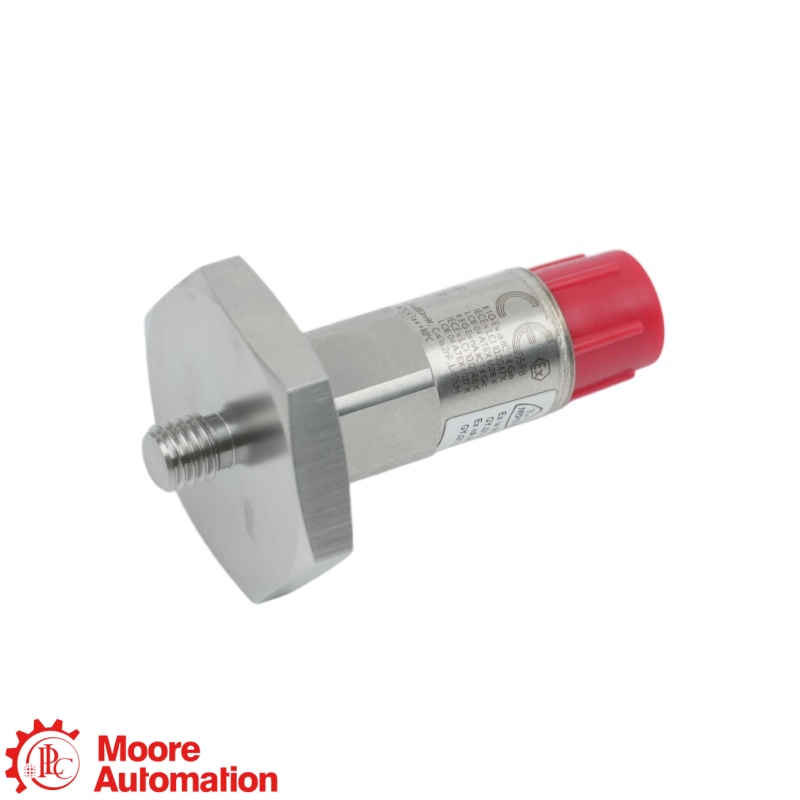

Bently Nevada 200150-02-CN Gia tốc kế đa năng Trendmaster
Bently Nevada 200150-02-CN Gia tốc kế đa năng Trendmaster
Bently Nevada 200150-02-CN Gia tốc kế đa năng Trendmaster

Bently Nevada 200150-02-CN Gia tốc kế đa năng Trendmaster

Gia tốc kế 20015x · Đa năng

200150-02-CN

Cái 200150-02-CN Đây là một gia tốc kế áp điện đa năng gắn trên vỏ máy của Bently Nevada, dùng để đo độ rung của vỏ máy móc cho hệ thống Trendmaster và các kênh giám sát gia tốc-vận tốc tương thích.

ĐỘ NHẠY100 mV/g
ĐINH TÁN LẮP ĐẶTLựa chọn 02
DẢI TẦN SỐ10–1.000 Hz
ĐẦU NỐI TRÊN5 chân · 1/2-20
NHÀ SẢN XUẤTBently Nevada · Baker Hughes
ĐIỀU KIỆN / BẢO HÀNHHàng mới chính hãng · Bảo hành một năm
CHỨNG NHẬN ISOSản phẩm đạt chứng nhận ISO
XÁC MINH● Hình ảnh và video sản phẩm sẽ được cung cấp sau khi yêu cầu báo giá.
YÊU CẦU BÁO GIÁ
hỏi ngay
TÌM KIẾM MẪUTìm số hiệu phụ tùng cụ thểMở trực tiếp trang sản phẩm Moore Automation phù hợp nhất.
BENTLY, NEVADA ● CẢM BIẾN ĐA NĂNG
GIA TỐC KẾ 20015x

200150-02-CN

LỰA CHỌN 02 · CẤU HÌNH CN

Gia tốc kế Trendmaster đa năng

VAI TRÒ CẢM BIẾN
200150-02-CN Bently Nevada là một gia tốc kế áp điện gắn trên vỏ máy đa năng, chuyển đổi độ rung của vỏ máy thành điện áp chênh lệch tỷ lệ thuận với gia tốc. Cấu hình 100 mV/g, ±25 g của nó được thiết kế cho các ứng dụng chuyển đổi gia tốc thành vận tốc tiêu chuẩn của Trendmaster với các cáp và mô-đun giao diện tương thích.
GHI CHÚ ĐẶT HÀNG
Vì 200150-02-CNBảng đặt hàng của nhà sản xuất xác định tùy chọn 02 là đinh tán gắn lục giác 3/8-24 đến 3/8-24 UNF, 1-3/8 inch. Bảng hiện tại liệt kê tùy chọn phê duyệt 05 thay vì CN, vì vậy hãy xác nhận chính xác tên trên nhãn và tài liệu phê duyệt trước khi đặt hàng.
👩‍💼
MUỐN GIÁ TỐT NHẤT?
Frida
Trưởng nhóm bán hàng 🏆
E-MAILsales5@mooreplc.com WHATSAPP+86 153 5940 8275
GIẢI MÃ SỐ ĐƠN HÀNG

Cách đọc 200150-02-CN

200150
Gia đình cơ sởGia tốc kế đa năng
Độ nhạy 100 mV/g
02
Tùy chọn lắp đặt3/8-24 đến 3/8-24 UNF
đinh tán lục giác
CN
Nhãn khu vựcKiểm tra bảng tên và
tài liệu phê duyệt
ĐẶC TÍNH THAM KHẢO CỦA NHÀ SẢN XUẤT

Thông số kỹ thuật

Gia tốc kế 20015x ↗
GIA TỐC KẾ 20015x

Tổng quan về dữ liệu kỹ thuật

Nhấp vào dấu “+” để xem thêm thông số kỹ thuật.

ĐỘ NHẠY100 mV/g
PHẠM VI ĐO±25 g
DẢI TẦN SỐ10–1.000 Hz
TRỌNG LƯỢNG CẢM BIẾN58 g
Cấu hình tham chiếu của nhà sản xuất: 200150.
Xác minh cấu hình Hãy xác nhận đầy đủ nhãn 200150-02-CN, chốt lắp đặt tùy chọn-02, dấu phê duyệt và chuỗi đo tương thích trước khi áp dụng các giá trị dòng sản phẩm đã công bố. Cấu hình CN được yêu cầu.
Nhận diện sản phẩm −
Mã số trong danh mục200150-02-CN
Dòng sản phẩm200150 / 200155 / 200157 Gia tốc kế
Loại sản phẩmGia tốc kế địa chấn gắn trên vỏ đa năng
Phần tử cảm biếnGốm áp điện, hình học cắt
Nhà ởThép không gỉ 316L
Niêm phongĐược niêm phong kín
Hiệu suất đo lường ＋
Độ nhạy ở tần số 80 Hz10,2 mV/(m/s²) · 100 mV/g (±12%)
Phạm vi đo±245 m/s² · ±25 g
Dải tần số10 đến 1.000 Hz (±10%, tham chiếu đến 80 Hz)
Cộng hưởng gắn kết>20 kHz
Tính tuyến tính của biên độSai số ±2% đối với gói từ 1 đến 10 g.
Độ nhạy ngang≤7%
Kích thích và đầu ra ＋
Điện áp kích thích4,7 đến 5,5 V DC
Dòng điện tĩnh<800 µA
Điện áp phân cực đầu ra+2,5 ±0,23 V DC
Tiếng ồn băng thông rộng14,7 mm/s² · 1,5 mg
Cách ly điện600 Vrms
Thời gian thanh toán≤300 ms
Cấu hình cơ khí ＋
Kích thước cảm biếnLục giác 17,5 mm × cao 45,7 mm
Trọng lượng điển hình58 g
Ren gắn cảm biến3/8-24 nữ
Chốt lắp đặt tùy chọn 023/8-24 đến 3/8-24 UNF, tấm lục giác 1-3/8 inch
Mô-men xoắn lắp đặt2,7 đến 6,8 N·m
Đầu nối trên cùng5 chân, 1/2-20
Môi trường và Phê duyệt ＋
Nhiệt độ hoạt động-40°C đến +105°C
Giới hạn sốc trục49.050 m/s² pk · 5.000 g pk
Độ ẩmĐộ ẩm tương đối 100%, ngưng tụ, không ngập nước
niêm phong cápĐạt chuẩn IP67 tại các đầu nối ghép nối.
Điều kiện phê duyệtKiểm tra kỹ nhãn mác và hướng dẫn phê duyệt.
Hậu tố CNĐối chiếu với bảng tên và tài liệu được cung cấp.
Khả năng tương thích hệ thống ＋
Mục đích sử dụng chínhrung động vỏ máy móc nói chung
Trendmaster ProTIMKênh gia tốc-vận tốc tiêu chuẩn (−01)
Trendmaster 2000Được hỗ trợ bởi 200150
Giao diện tương thích200100 flexiTIM và 89130-01 TIM
Màn hình tương thích1900/25 và 1900/27
Tình trạng cápSử dụng cáp tương thích 200151/200152; chiều dài tối đa 25 m.
Nguồn: Bảng dữ liệu cảm biến gia tốc Bently Nevada 200150, 200155 và 200157, tài liệu 164986 Rev. Y. Các giá trị hiển thị cho 200150 áp dụng theo điều kiện thử nghiệm do nhà sản xuất quy định.
Câu hỏi thường gặp

Những câu hỏi mà người mua thường hỏi nhất

Điều đó có nghĩa là gì? 200150-02-CN đo lường?−

200150-02-CN Đây là một gia tốc kế áp điện gắn trên vỏ máy Bently Nevada, chuyển đổi độ rung của vỏ máy thành điện áp chênh lệch tỷ lệ thuận với gia tốc. Cấu hình 100 mV/g, ±25 g của nó được thiết kế cho các ứng dụng Trendmaster thông thường và phải được ghép nối với TIM/màn ​​hình và cáp tương thích.

Tùy chọn lắp đặt 02 quy định điều gì về 200150-02-CN?＋

200150-02-CN Sử dụng tùy chọn lắp đặt 02: một đinh tán gắn lục giác 3/8-24 đến 3/8-24 UNF, 1-3/8 inch. Bề mặt lắp đặt trên máy, ren đế cảm biến và mô-men xoắn quy định phải khớp nhau trước khi lắp đặt.

Liệu hậu tố CN có thể được thêm vào không? 200150-02-CN Có thể coi đây là mã phê duyệt nhiều lần hiện tại không?＋

Vì 200150-02-CNKhông. Bảng đặt hàng hiện tại của nhà sản xuất liệt kê tùy chọn phê duyệt 05 cho nhiều phê duyệt, trong khi CN nên được coi là cấu hình khu vực cụ thể theo nhãn. Hãy xác minh bảng tên, dấu phê duyệt và tài liệu khu vực nguy hiểm được cung cấp trước khi sử dụng.

Có thể 200150-02-CN Thay thế cảm biến gia tốc 200155 hoặc 200157?＋

200150-02-CN Không nên tự động thay thế gia tốc kế 200155 hoặc 200157. Gia tốc kế 200150 là loại đa năng có dải tần 10–1.000 Hz dành cho kênh chuyển đổi gia tốc sang vận tốc tiêu chuẩn; 200155 là phiên bản tần số thấp hơn và 200157 hỗ trợ bao bọc gia tốc. Cảm biến, loại kênh, mục tiêu tần số và mô-đun giao diện phải tương thích.

Là 200150-02-CN Một hệ thống giám sát rung động hoàn chỉnh?＋

KHÔNG. 200150-02-CN Đây là phần tử cảm biến tạo ra tín hiệu gia tốc vi sai. Một chuỗi đo lường hoạt động cũng yêu cầu cáp 200151/200152 tương thích và cấu hình màn hình 200100 flexiTIM, 89130-01 TIM, Trendmaster hoặc dòng 1900 được hỗ trợ.

Những điều cần xác nhận trước khi cài đặt 200150-02-CN?＋

Trước khi lắp đặt 200150-02-CNXác nhận đầy đủ nhãn linh kiện, tùy chọn đinh tán 02, giao diện lắp đặt 3/8-24, mô-men xoắn 2,7–6,8 N·m, cáp 5 chân tương thích, chiều dài cáp, điện áp kích thích 4,7–5,5 V, loại kênh giám sát/TIM, phạm vi nhiệt độ và bất kỳ yêu cầu phê duyệt khu vực nguy hiểm nào của địa điểm.

LIÊN HỆ CHUYÊN GIA SẢN PHẨM

Kiểm tra cấu hình của bạn với Frida

Vui lòng cung cấp đầy đủ thông tin về nhãn cảm biến, tùy chọn lắp đặt, cáp và kênh giám sát/TIM để kiểm tra khả năng tương thích, tính sẵn có và thời gian giao hàng.

CHỌN PHƯƠNG THỨC LIÊN HỆ TRỰC TIẾP
BẢNG THÔNG SỐ KỸ THUẬT

Sổ tay hướng dẫn và tài liệu tham khảo chính thức cho
200150-02-CN

Tài liệu hướng dẫn của nhà sản xuất dành cho các cảm biến gia tốc Bently Nevada 200150, 200155 và 200157.

Gia tốc kế 200150, 200155 và 200157

Bảng dữ liệu Bently Nevada 164986 Rev. Y bao gồm các thông số kỹ thuật về điện, cơ khí, môi trường, lắp đặt và khả năng tương thích của dòng sản phẩm 200150.

THÔNG SỐ KỸ THUẬT CHÍNH THỨC

Liên hệ để được hỗ trợ

Vui lòng gửi đầy đủ thông tin về model, số lượng và câu hỏi kỹ thuật hoặc mua hàng của bạn.

Các thông tin kỹ thuật trên trang sản phẩm này chỉ giới hạn trong các tài liệu chính thức của nhà sản xuất Bently Nevada / Baker Hughes được công bố. Thông số kỹ thuật dựa trên bảng dữ liệu chính thức của Baker Hughes / Bently Nevada; cần kiểm tra lại hậu tố nhãn CN so với tài liệu phê duyệt được cung cấp.

200150 MỐI QUAN HỆ GIA TỐC KẾ

Mã sản phẩm 200150-02-CN phù hợp như thế nào trong chuỗi đo lường của Trendmaster?

Bently Nevada là thương hiệu; Gia tốc kế 200150, 200155 và 200157 là dòng sản phẩm và hệ thống đo lường hoàn chỉnh; và 200150 Đây là một gia tốc kế đa năng thuộc dòng sản phẩm đó. Một chuỗi đo lường hoàn chỉnh sử dụng một gia tốc kế tương thích, một cáp mở rộng khi cần thiết và một TIM/Màn hình.

Bently Nevada · THƯƠNG HIỆU
Dòng cảm biến gia tốc 20015xDÒNG SẢN PHẨM · NỀN TẢNG CẢM BIẾN
THÀNH PHẦN CẢM BIẾN

Gia tốc kế

Gia tốc kế 200150 đo độ rung của vỏ máy thông qua một phần tử cảm biến cắt bằng gốm áp điện.

KẾT NỐI LIÊN TỤC

Cáp giao diện

Cáp tương thích 200151 hoặc 200152 kết nối đầu ra 5 chân của cảm biến với mạch điện tử giao diện được hỗ trợ; chiều dài cáp và tùy chọn đầu nối phải phù hợp.

ĐIỀU CHỈNH TÍN HIỆU

TIM / Màn hình

Bộ xử lý tín hiệu chênh lệch của gia tốc kế, bao gồm 200100 flexiTIM, 89130-01 TIM, Trendmaster hoặc bộ xử lý 1900 được hỗ trợ, dùng để giám sát máy móc.

Mối quan hệ hệ thống: Các loại linh kiện tương thích và tổng chiều dài hệ thống phải phù hợp với các yêu cầu của hệ thống gia tốc kế Bently Nevada 20015x.
LĨNH VỰC ỨNG DỤNG

Sơ đồ tư duy ứng dụng cho cảm biến gia tốc 200150

Máy móc tổng hợpGiám sát độ rung vỏ máy bơm, động cơ và quạt.
Giám sát xu hướngGiám sát gia tốc-vận tốc tiêu chuẩn thông qua Trendmaster
TRUNG TÂM ỨNG DỤNG Gia tốc kế 200150 Đo gia tốc gắn trên vỏ
Phát hiện lỗiPhát hiện những thay đổi liên quan đến sự mất cân bằng và sai lệch.
Thay thế hệ thốngKhôi phục khả năng tương thích đã được xác minh của cảm biến, cáp và TIM/màn ​​hình.
