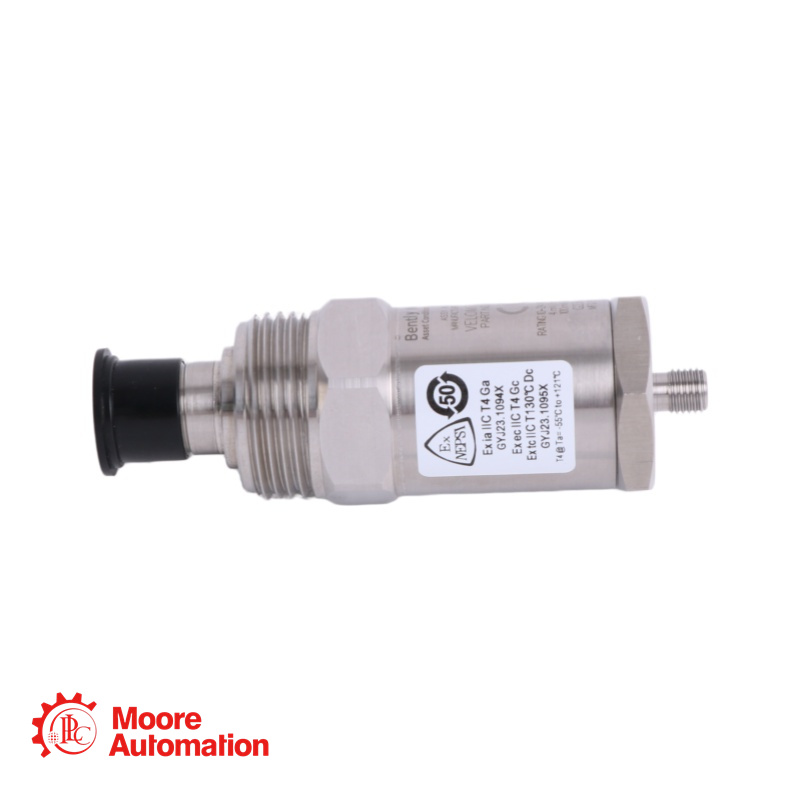

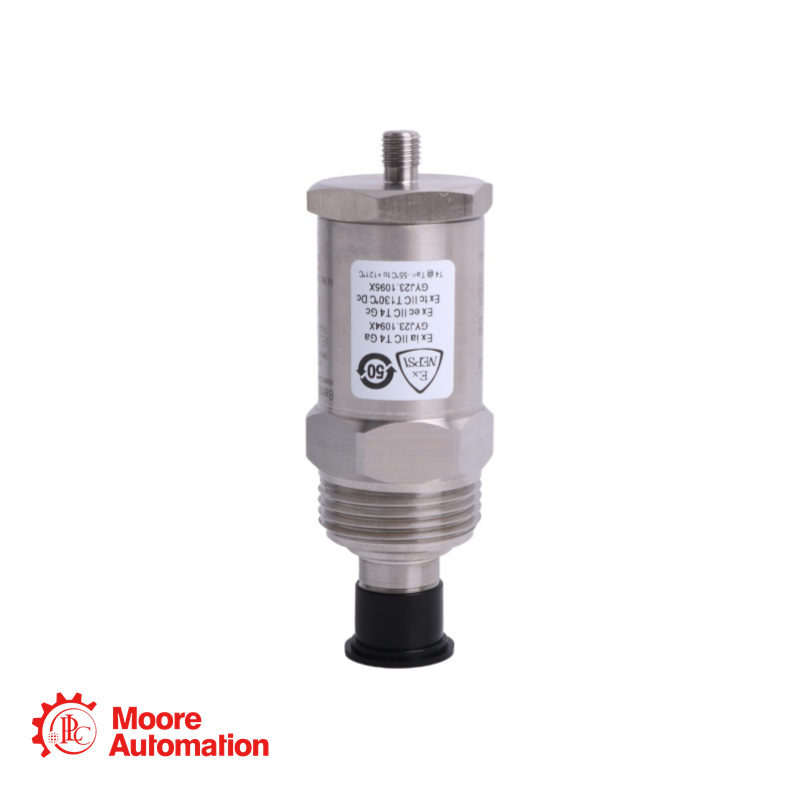

Bently Nevada 190501-12-00-02 Đầu dò CT Velomitor

Làm sao để biết giá? Vui lòng liên hệ bên dưới:

190501-12-00-02 Tổng quan

Cái 190501-12-00-02 Cảm biến vận tốc Velomitor CT là phiên bản tần số thấp của cảm biến vận tốc áp điện Velomitor tiêu chuẩn. Thiết kế của nó đặc biệt dùng để đo vận tốc rung của vỏ máy trên các cụm quạt tháp giải nhiệt và bộ trao đổi nhiệt làm mát bằng không khí hoạt động ở tốc độ từ 90 vòng/phút trở lên (thường từ 100 đến 300 vòng/phút).
Cái 190501-12-00-02 Cảm biến CT Velomitor có thể đo biên độ dao động ở các tần số này cũng như các tần số dao động do động cơ quạt và bộ giảm tốc tạo ra.

190501-12-00-02 Tham số

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

Độ nhạy: 3,94 mV/mm/s (100 mV/in/s) ±5%
Đáp ứng tần số:
3,0 Hz đến 900 Hz (180 đến 54.000 chu kỳ/phút) ±1,0 dB
1,5 Hz đến 1,0 kHz (90 đến 60.000 cpm) ±3,0 dB
Phạm vi vận tốc: 63,5 mm/s đỉnh (2,5 in/s đỉnh)
Nhiệt độ hoạt động: -40°C đến +85°C (-40°F đến +185°F)
Nhiệt độ bảo quản: -40°C đến +100°C (-40°F đến +212°F)
Điện áp phân cực đầu ra: 10,1 Vdc ± 1,0 Vdc (Chân A so với chân B)
Chất liệu vỏ: Thép không gỉ 316L
Đầu nối: 2 chân bằng thép không gỉ 316L MIL-C-5015, lắp đặt phía trên
Mô-men xoắn khi lắp đặt: 4,5 N·m ± 0,6 N·m (40 in-lbf ± 5 in-lbf)

Câu hỏi thường gặp về 190501-12-00-02

1. Ứng dụng chính của đầu dò CT Velomitor là gì?

Thiết bị này được thiết kế đặc biệt để đo vận tốc rung của vỏ quạt tháp giải nhiệt và bộ trao đổi nhiệt làm mát bằng không khí hoạt động ở tốc độ từ 90 vòng/phút trở lên (thường từ 100 đến 300 vòng/phút). Nó cũng có thể đo tần số rung do động cơ quạt và bộ giảm tốc tạo ra.

2. Tùy chọn phê duyệt của cơ quan "-02" có nghĩa là gì?

Tùy chọn "-02" cho biết bộ chuyển đổi này có nhiều chứng nhận an toàn khu vực nguy hiểm, bao gồm CSA/NRTL/C cho các lắp đặt ở Bắc Mỹ (Loại I, Phân khu I) và ATEX/IECEx cho sử dụng quốc tế (Loại I, Vùng 0/1). Nó được phê duyệt cho các ứng dụng an toàn nội tại (Ex ia) và không gây cháy (Ex ec).

3. Mô-men xoắn lắp đặt chính xác cho đầu dò này là bao nhiêu?

Mô-men xoắn lắp đặt được khuyến nghị là 4,5 N·m ± 0,6 N·m (40 in-lbf ± 5 in-lbf). Mô-men xoắn chính xác rất quan trọng để đảm bảo các phép đo chính xác và ngăn ngừa hư hỏng cho bộ chuyển đổi hoặc máy móc.

4. Bộ chuyển đổi này sử dụng loại đầu nối nào?

Nó sử dụng đầu nối MIL-C-5015 2 chân bằng thép không gỉ 316L chắc chắn, gắn trên đỉnh (tùy chọn kết nối "00"). Sơ đồ chân như sau: Chân A (nguồn/tín hiệu dương), Chân B (chung) và nối đất vỏ..

5. Chiều dài cáp tối đa được khuyến nghị là bao nhiêu?

Chiều dài tối đa của cáp mã số 02173006 là 305 mét (1.000 feet) mà không làm suy giảm tín hiệu. Tuy nhiên, chiều dài liên tục tối đa của cáp có sẵn là 91,44 m (300 ft); chiều dài lớn hơn cần phải nối hoặc sử dụng đầu nối.

6.Tùy chọn lắp đặt đinh tán tấm (tùy chọn "12") là gì?

Tùy chọn "12" cung cấp bộ chuyển đổi đinh tán tấm với ren 3/8-24 sang M8x1. Điều này cho phép gắn đầu dò lên các bề mặt chấp nhận ren hệ mét M8x1, mang lại sự linh hoạt cho các cấu hình máy khác nhau.
