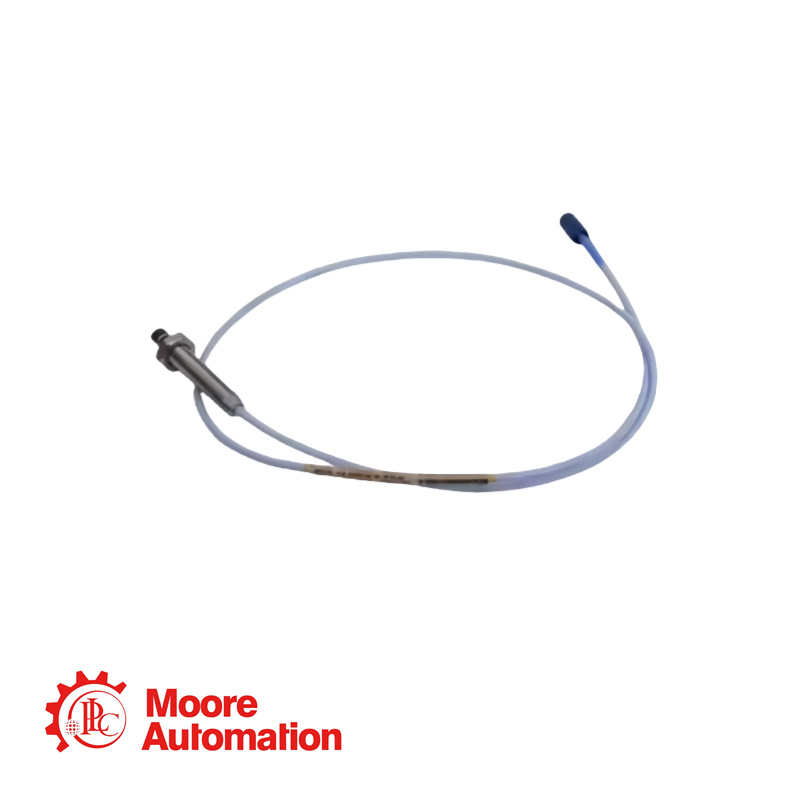

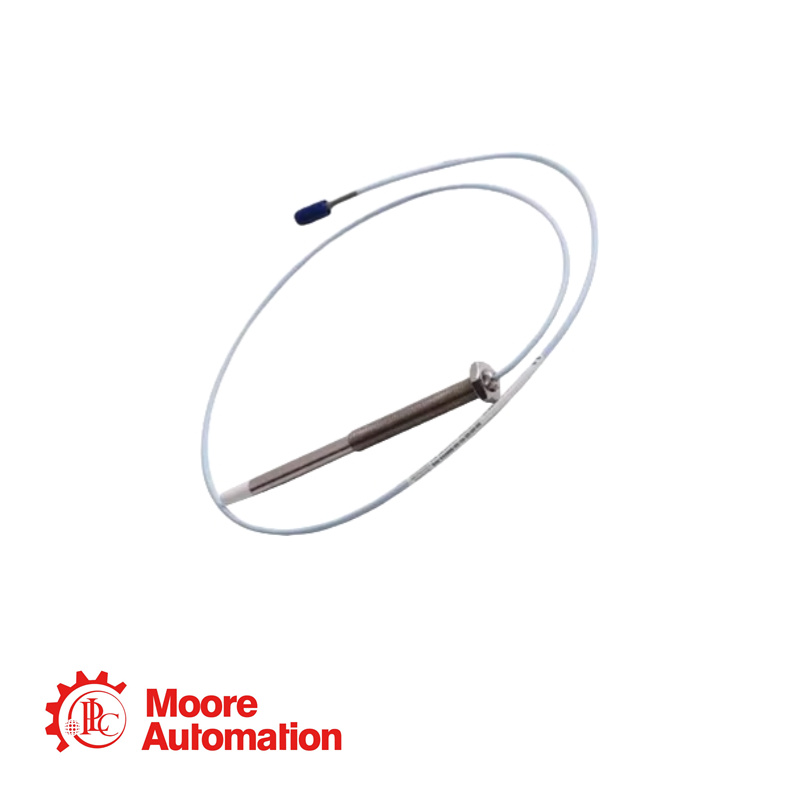

Bently 330903-04-10-10-01-00 3300 NSv Đầu dò tiệm cận

A: Tùy chọn độ dài không có ren

Đặt hàng theo gia số 10 mm. Cấu hình chiều dài: Chiều dài không có ren tối đa: 230 mm Chiều dài không có ren tối thiểu: 0 mm Ví dụ: 0 6 = 60 mm

B: Tổng chiều dài vụ ánh Tùy chọn

Đặt hàng theo gia số 10 mm. Cấu hình ren hệ mét: Chiều dài tối đa: 250 mm Chiều dài tối thiểu: 20 mm Ví dụ: 0 6 = 60 mm

C: Tùy chọn Tổng chiều dài

10

1,0 mét (39 in)

D: Tùy chọn loại cáp và đầu nối

01

Đầu nối ClickLoc đồng trục thu nhỏ có bộ bảo vệ đầu nối, cáp tiêu chuẩn

E: Tùy chọn phê duyệt của cơ quan

00

Không bắt buộc

Độ nhạy cung cấp

Thay đổi điện áp đầu ra nhỏ hơn 2 mV trên mỗi thay đổi điện áp đầu vào.

Điện trở đầu ra

50Ω

Điện dung cáp mở rộng

69,9 pF/m (21,3 pF/ft) điển hình

Dây điện hiện trường

0,2 đến 1,5 mm2 (16 đến 24 AWG) [0,25 đến 0,75 mm2 (18 đến 23 AWG) có vòng đệm]. Khuyến nghị sử dụng cáp triad có vỏ bọc ba dây dẫn. Chiều dài tối đa 305 mét

Độ lệch so với đường thẳng phù hợp nhất (DSL)

Nhỏ hơn ±0,06 mm (±2,3 mils).

Đáp ứng tần số

0 đến 10 kHz: +0, -3 dB thông thường, với chiều dài dây dẫn hiện trường lên tới 305 mét (1000 feet).

Phạm vi tuyến tính

1,5 mm (60 mils). Phạm vi tuyến tính bắt đầu từ khoảng 0,25 mm (10 mils) từ mục tiêu và từ 0,25 đến 1,75 mm (10 đến 70 mils) (khoảng -1 đến -13 Vdc).
