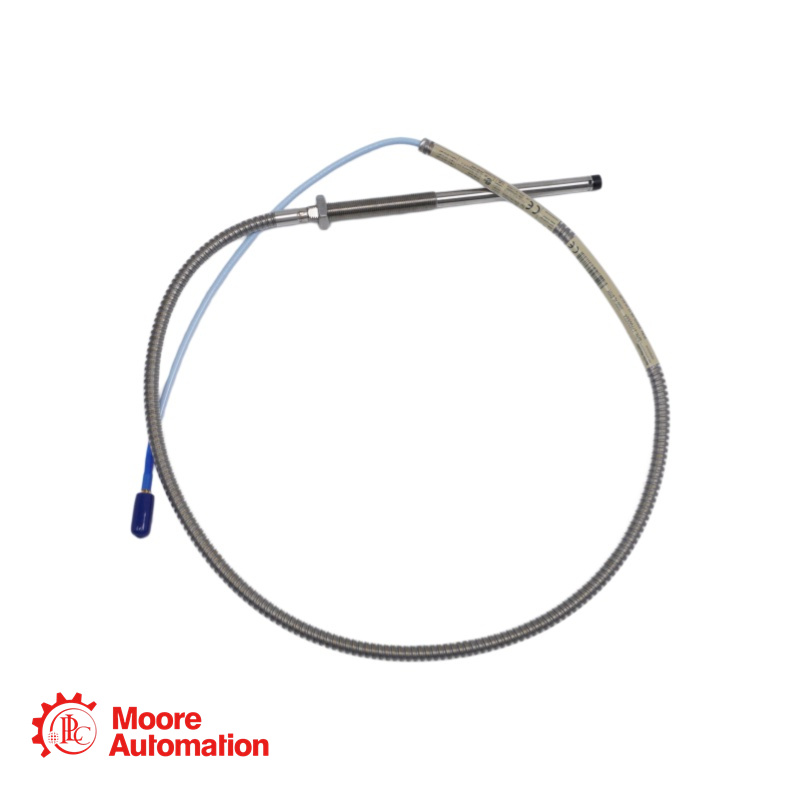

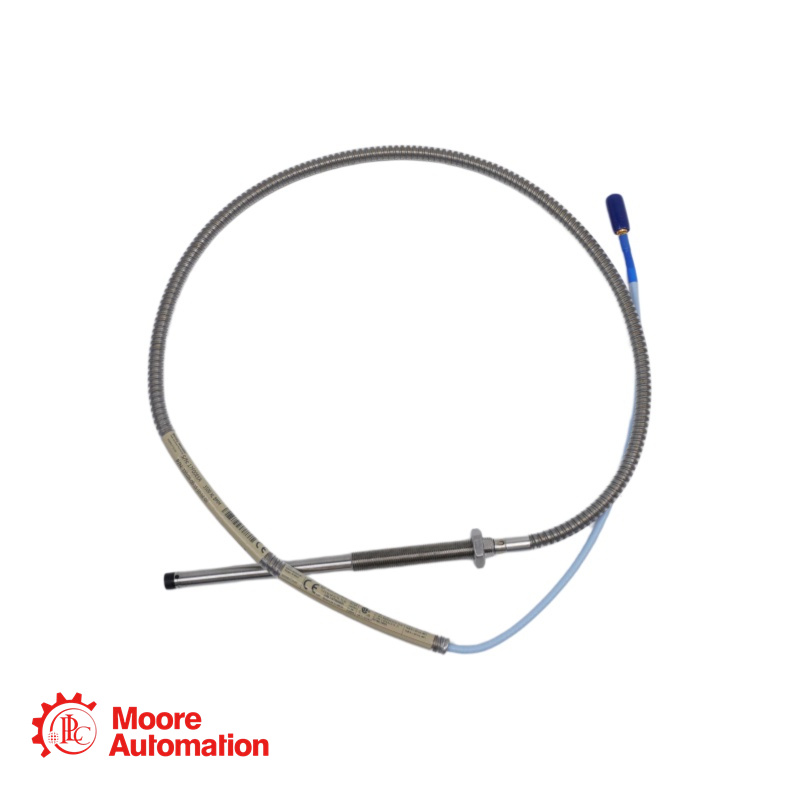

Mã sản phẩm 330104-08-15-05-01-05 là đầu dò tiệm cận 3300 XL 8 mm, ren M10 x 1, có lớp vỏ bảo vệ. Sản phẩm này là một phần của hệ thống đầu dò tiệm cận 3300 XL 8 mm.
Nhãn hiệu :
Bently Nevadamột phần số :
330104-08-15-05-01-05Trọng lượng :
0.2 kgKích thước :
32x30x2cmnước xuất xứ :
USAMã HS :
8537101190Sự mô tả :
Proximity Probe
330104-08-15-05-01-05 Tổng quan Mã sản phẩm 330104-08-15-05-01-05 là đầu dò tiệm cận 3300 XL 8 mm, ren M10 x 1, có vỏ bọc bảo vệ. Nó là một phần của hệ thống cảm biến tiệm cận 3300 XL 8 mm, cung cấp điện áp đầu ra tỷ lệ thuận với khoảng cách giữa đầu dò và bề mặt dẫn điện để đo các giá trị tĩnh (vị trí) và động (rung động). Đầu dò cụ thể này là một linh kiện được thiết kế để sử dụng với cảm biến tiệm cận 3300 XL và cáp mở rộng. Thương hiệu Bently Nevada Nguồn gốc Hoa Kỳ Dòng sản phẩm Hệ thống đầu dò tiệm cận 3300 XL 8 mm Vòng đời sản phẩm Sản phẩm hoạt tính Trọng lượng tịnh 0,2 kg Tình trạng Hàng mới nguyên bản Bảo hành 12 tháng
Thông số kỹ thuật 330104-08-15-05-01-05
Tham số | Thông số kỹ thuật |
Mô hình cơ bản | 330104 |
Loại đầu dò | Đầu dò tiệm cận 3300 XL 8 mm, ren M10 x 1đầu, với áo giáp |
Chiều dài chưa ren (Tùy chọn A) | 80 mm (0,8) |
Tổng thời gian xử lý vụ việc (Phương án B) | 150 mm (15) |
Tổng chiều dài (Phương án C) | 5,0 mét (16,4 feet) |
Loại đầu nối và cáp (Tùy chọn D) | 01: Đầu nối ClickLoc đồng trục thu nhỏ với bộ bảo vệ đầu nối, cáp tiêu chuẩn |
Phê duyệt của cơ quan (Lựa chọn E) | 05: Chứng nhận CSA, ATEX, IECEx |
Phạm vi tuyến tính | 2 mm (80 mils) từ khoảng 0,25 đến 2,3 mm (10 đến 90 mils) |
Hệ số tỷ lệ gia tăng (ISF) | 7,87 V/mm (200 mV/mil) ± 6,5% bao gồm sai số hoán đổi trên phạm vi tuyến tính 80 mil từ 0°C đến +45°C (+32°F đến +113°F) |
Điện trở DC danh nghĩa của đầu dò | 8,73 Ω ± 0,50 Ω (với chiều dài đầu dò 5,0 mét) |
Khoảng cách khuyến nghị để giảm rung động hướng tâm | -9 Vdc [xấp xỉ 1,27 mm (50 mils)] |
▶Các ứng dụng chính là đo độ rung và vị trí trên máy móc sử dụng ổ trục màng chất lỏng, cũng như đo tốc độ và tham chiếu Keyphasor.
Đầu dò chuyên dụng này (có lớp vỏ bọc) được sử dụng trong các ứng dụng mà cáp cần được bảo vệ thêm.
Nên sử dụng đầu dò 8 mm nếu có thể để đảm bảo độ bền tối ưu trước các tác động vật lý, vì đường kính lớn hơn giúp vỏ bọc chắc chắn hơn và lớp bọc dày hơn cho cuộn dây đầu dò.
Nó được sử dụng với cảm biến tiệm cận 3300 XL và cáp mở rộng (ví dụ: 330130 hoặc 330190) khi tổng chiều dài của đầu dò và cáp mở rộng khớp với tổng chiều dài của cảm biến tiệm cận.
|
|
|
|
Hỏi: Đầu dò 330104-08-15-05-01-05 này có thể thay thế cho các linh kiện dòng 3300 không phải XL không?
▶A: Có, các linh kiện 3300 XL 8 mm có thể thay thế cho nhau về điện và vật lý với các linh kiện 3300 5 mm và 8 mm không phải XL khi tuân thủ bán kính uốn cong tối thiểu cho phép của cáp (25,4 mm / 1,0 in).
Hỏi: Đầu dò này sử dụng loại cáp 330104-08-15-05-01-05 nào, và nó có phải là cáp bọc thép không?
▶A: Đầu dò này sử dụng cáp ba trục 75Ω tiêu chuẩn với lớp cách điện fluoroethylene propylene (FEP). Nó cũng bao gồm lớp bảo vệ bằng thép không gỉ AISI 302 hoặc 304 mềm dẻo với lớp vỏ ngoài bằng FEP để tăng cường khả năng bảo vệ cáp.
Hỏi: Đường kính trục tối thiểu được khuyến nghị sử dụng với đầu dò 330104-08-15-05-01-05 này là bao nhiêu?
▶A: Đường kính trục tối thiểu được khuyến nghị là 76,2 mm (3 in). Độ rung hướng tâm hoặc các phép đo vị trí trên các trục có đường kính nhỏ hơn mức này có thể làm thay đổi hệ số tỷ lệ.
Hỏi: Kích thước mục tiêu tối thiểu cần thiết cho đầu dò 330104-08-15-05-01-05 này là bao nhiêu?
▶A: Kích thước mục tiêu tối thiểu là 15,2 mm (0,6 in) đường kính đối với mục tiêu phẳng.
Hỏi: Độ bền kéo tối đa mà đầu dò 330104-08-15-05-01-05 này có thể chịu được là bao nhiêu?
▶A: Độ bền kéo tối đa định mức là 330 N (75 lbf) tính từ vỏ đầu dò đến dây dẫn đầu dò.
