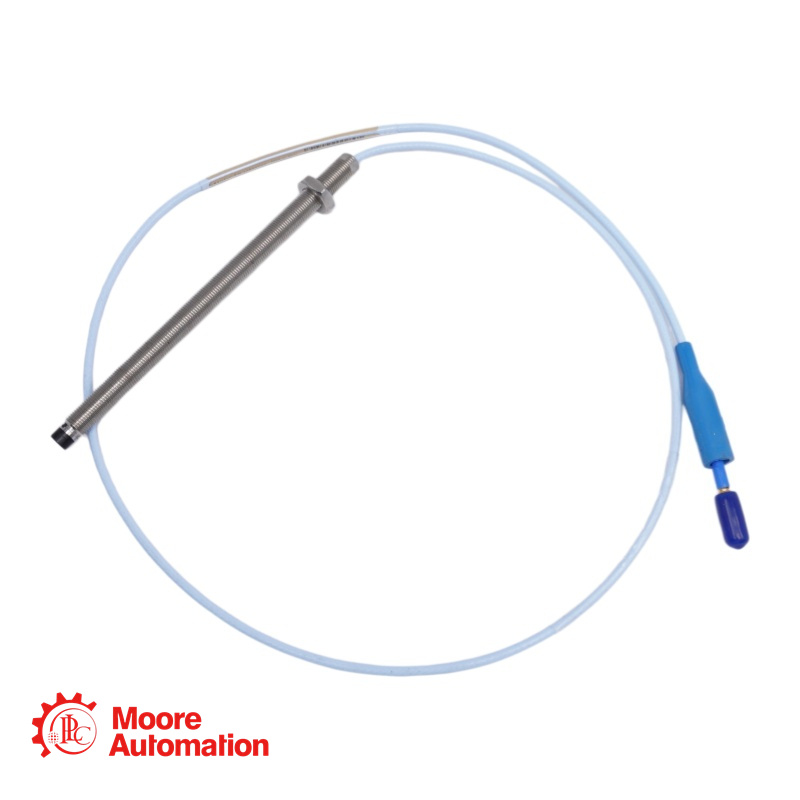

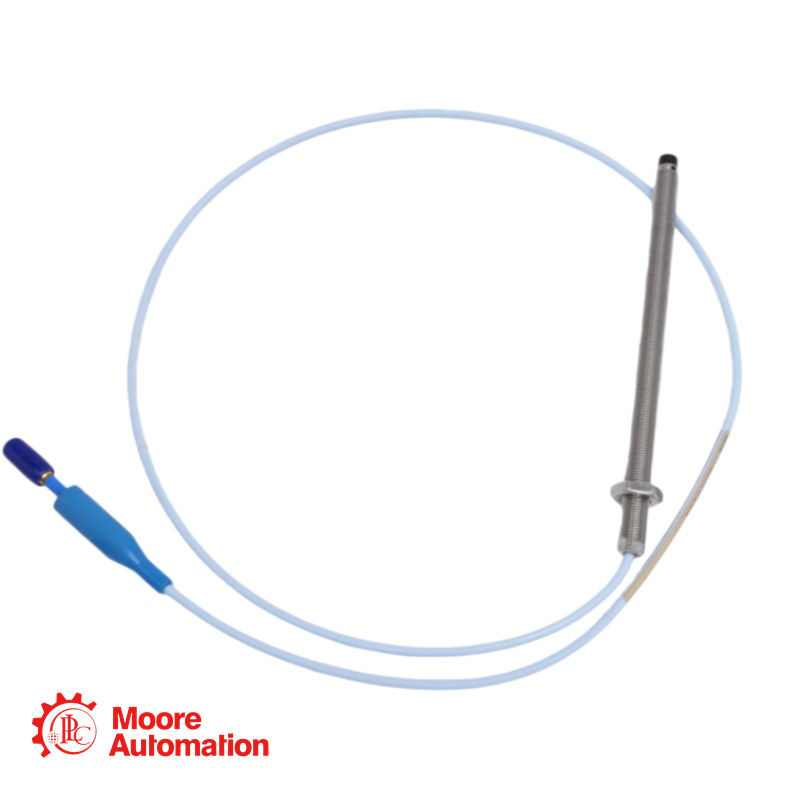

330103-00-16-50-12-RU Đầu dò NSv

Cảm biến tiệm cận 330103-00-16-50-12-RU là một cảm biến tiệm cận gắn tiêu chuẩn thuộc dòng 3300 XL 8 mm. Nó được thiết kế để đo độ rung và vị trí trong các máy móc quay như máy có ổ trục màng chất lỏng, máy nén, máy bơm và tuabin.

Đầu dò này có ren 3/8-24 UNF và là một phần của Hệ thống cảm biến tiệm cận 3300 XL 8 mm, mang lại hiệu suất tiên tiến trong các hệ thống cảm biến tiệm cận dòng điện xoáy. Hệ thống này hoàn toàn tuân thủ Tiêu chuẩn API 670 của Viện Dầu khí Hoa Kỳ (API) về cấu hình cơ khí, phạm vi tuyến tính, độ chính xác và độ ổn định nhiệt độ.

Tùy chọn phê duyệt của cơ quan "-RU" cho biết đầu dò này đã được chứng nhận để sử dụng tại Nga với các phê duyệt khu vực nguy hiểm áp dụng (thường là EAC hoặc các tiêu chuẩn chứng nhận khác của Nga).

330103-00-16-50-12-RU CHI TIẾT

Mã số linh kiện: 330103-00-16-50-12-RU
Mẫu cơ bản: 330103 - Đầu dò 3300 XL 8 mm, ngàm tiêu chuẩn, ren 3/8-24 UNF, không bọc thép
Chiều dài chưa ren (AA):00: 0,0 inch
Chiều dài tổng thể của vỏ (BB):16: 1,6 inch
Tổng chiều dài cáp (CC):50: 5,0 mét (16,4 feet)
Loại đầu nối và cáp (DD):12: Đầu nối đồng trục ClickLoc thu nhỏ, cáp FluidLoc
Phê duyệt của cơ quan (EE):RU: Phê duyệt dành riêng cho Nga (EAC / EAC Ex)
Loại ren: 3/8-24 UNF
Giáp: Không có giáp
Kiểu lắp đặt: Lắp đặt phía trước tiêu chuẩn
Phạm vi tuyến tính: 2,0 mm (80 mils), từ khoảng 0,25 đến 2,3 mm (10 đến 90 mils) so với mục tiêu (-1 đến -17 Vdc)
Khe hở khuyến nghị: 1,27 mm (50 mils) [xấp xỉ -9 Vdc] cho rung động hướng tâm
Hệ số tỷ lệ trung bình: 7,87 V/mm (200 mV/mil)
Hệ số tỷ lệ gia tăng (ISF): 7,87 V/mm (200 mV/mil) ±5% cho hệ thống 5m trong khoảng nhiệt độ từ 0°C đến +45°C
Cáp thăm dò: 75 Ω ba trục, cách điện FEP
Phạm vi nhiệt độ (hoạt động): -35°C đến +120°C (-31°F đến +248°F) tiêu chuẩn
Phạm vi nhiệt độ (bảo quản): -51°C đến +177°C (-60°F đến +350°F)

330103-00-16-50-12-RU

Câu hỏi thường gặp (FAQ)

Hỏi: Mã phê duyệt của cơ quan "-RU" biểu thị điều gì?
MỘT: Mã "-RU" cho biết đầu dò này được chứng nhận sử dụng tại Nga với các phê duyệt khu vực nguy hiểm áp dụng. Thông thường, các chứng nhận này bao gồm chứng nhận EAC (Eurasian Conformity) và EAC Ex để sử dụng trong môi trường có khả năng gây nổ.

Hỏi: Tổng chiều dài cáp của đầu dò này là bao nhiêu?
MỘT: Tổng chiều dài cáp là 5,0 mét (16,4 feet), như đã được chỉ định trong tùy chọn "50".

Hỏi: Khoảng cách khe hở chính xác cho đầu dò này là bao nhiêu?
MỘT: Đối với các phép đo rung động xuyên tâm, khoảng cách khe hở được khuyến nghị là 1,27 mm (50 mil), tương ứng với điện áp đầu ra khoảng -9 Vdc. Điều này đặt đầu dò ở vị trí trung tâm trong phạm vi tuyến tính 2,0 mm (80 mil) của nó.

Hỏi: Chiều dài ăn khớp ren tối đa của ren 3/8-24 là bao nhiêu?
MỘT: Chiều dài ren ăn khớp tối đa được khuyến nghị là 0,563 inch. Vượt quá chiều dài này có thể gây kẹt trong quá trình lắp đặt.

Hỏi: Đường kính trục tối thiểu được khuyến nghị cho việc đo rung động hướng tâm là bao nhiêu?
MỘT: Đường kính trục tối thiểu được khuyến nghị là 76,2 mm (3 inch). Các phép đo trên trục nhỏ hơn thường sẽ dẫn đến sự thay đổi hệ số tỷ lệ.

Hỏi: Tổng chiều dài của vỏ bọc đầu dò này là bao nhiêu?
MỘT: Chiều dài tổng thể của vỏ là 1,6 inch, như đã được chỉ định trong tùy chọn "16".
