330103-00-13-20-12-05 NSv Thăm dò

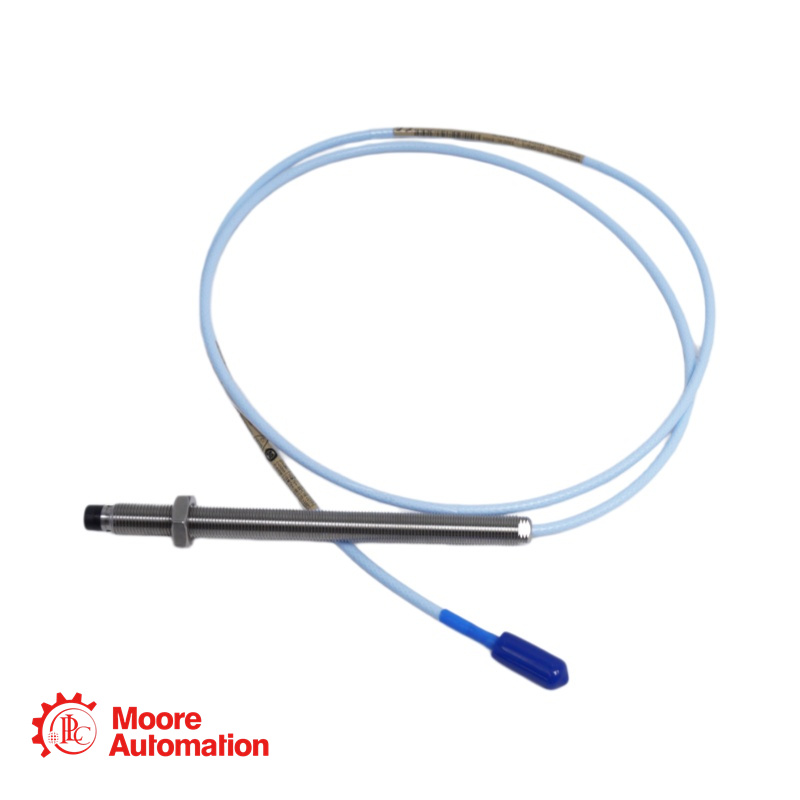

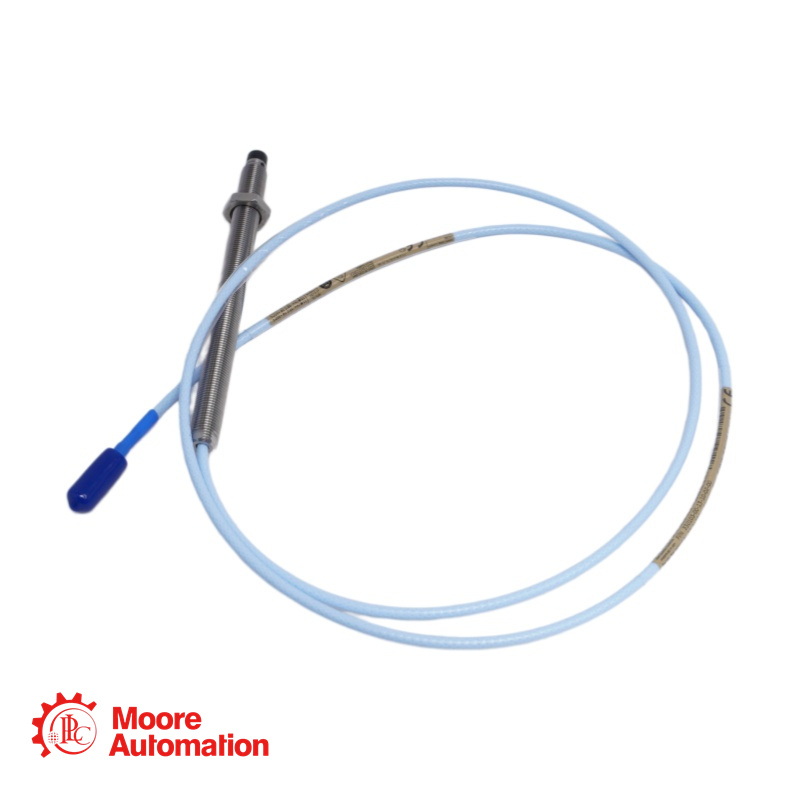

Cảm biến tiệm cận gắn tiêu chuẩn 330103-00-13-20-12-05 thuộc dòng 3300 XL 8 mm. Nó được thiết kế để đo độ rung và vị trí trong các máy móc quay như máy có ổ trục màng chất lỏng, máy nén, máy bơm và tuabin.

Đầu dò này là một phần của Hệ thống cảm biến tiệm cận 3300 XL 8 mm, mang lại hiệu suất tiên tiến trong các hệ thống cảm biến tiệm cận dòng điện xoáy. Hệ thống này hoàn toàn tuân thủ Tiêu chuẩn API 670 của Viện Dầu khí Hoa Kỳ (API) về cấu hình cơ khí, phạm vi tuyến tính, độ chính xác và độ ổn định nhiệt độ.

330103-00-13-20-12-05 CHI TIẾT

Mã số linh kiện: 330103-00-13-20-12-05
Mẫu cơ bản: 330103 - Đầu dò 3300 XL 8 mm, ngàm tiêu chuẩn, ren 3/8-24 UNF, không bọc thép
Chiều dài chưa ren (AA):00: 0,0 inch
Chiều dài tổng thể của vỏ (BB):13: 1,3 inch
Tổng chiều dài cáp (CC):20: 2,0 mét (6,6 feet)
Loại đầu nối và cáp (DD):12: Đầu nối ClickLoc™ đồng trục thu nhỏ, cáp FluidLoc
Phê duyệt của cơ quan (EE):05: Nhiều chứng nhận (CSA, ATEX, IECEx)
Loại ren: 3/8-24 UNF
Giáp: Không có giáp
Kiểu lắp đặt: Lắp đặt phía trước tiêu chuẩn
Phạm vi tuyến tính: 2,0 mm (80 mils), từ khoảng 0,25 đến 2,3 mm (10 đến 90 mils) so với mục tiêu (-1 đến -17 Vdc)
Khe hở khuyến nghị: 1,27 mm (50 mils) [xấp xỉ -9 Vdc] cho rung động hướng tâm
Hệ số tỷ lệ trung bình: 7,87 V/mm (200 mV/mil)
Khả năng tương thích chiều dài hệ thống: Được thiết kế để sử dụng với cảm biến tiệm cận tương ứng (chiều dài cáp đầu dò + cáp mở rộng = tổng chiều dài hệ thống)
Hệ số tỷ lệ gia tăng (ISF): 7,87 V/mm (200 mV/mil) ±5% đối với hệ thống 5m trong khoảng nhiệt độ từ 0°C đến +45°C; ±6,5% đối với hệ thống 9m
Độ lệch so với đường thẳng phù hợp nhất (DSL): Nhỏ hơn ±0,025 mm (±1 mil) đối với hệ thống 5m trong khoảng nhiệt độ từ 0°C đến +45°C
Vật liệu đầu dò: Polyphenylene sulfide (PPS)
Vật liệu vỏ đầu dò: Thép không gỉ AISI 303 hoặc 304

330103-00-13-20-12-05

Câu hỏi thường gặp (FAQ)

Hỏi: Mục đích của cáp FluidLoc (tùy chọn "12") là gì?
MỘT: Cáp FluidLoc được thiết kế để ngăn dầu và các chất lỏng khác rò rỉ ra khỏi máy thông qua bên trong cáp. Điều này rất quan trọng trong các ứng dụng mà cáp đi xuyên qua vỏ máy và chất lỏng trong quá trình sản xuất phải được chứa bên trong để ngăn ngừa rò rỉ.

Hỏi: Tùy chọn phê duyệt của cơ quan "-05" có nghĩa là gì?
MỘT: Tùy chọn "-05" cho biết đầu dò này có nhiều chứng nhận an toàn khu vực nguy hiểm, bao gồm CSA cho Bắc Mỹ, và ATEX và IECEx cho sử dụng quốc tế. Nó được chấp thuận sử dụng trong các ứng dụng an toàn nội tại (ia) và không gây cháy (nA/ec).

Hỏi: Khoảng cách khe hở chính xác cho đầu dò 330103-00-13-20-12-05 này là bao nhiêu?
MỘT: Đối với các phép đo rung động xuyên tâm, khoảng cách khe hở được khuyến nghị là 1,27 mm (50 mil), tương ứng với điện áp đầu ra khoảng -9 Vdc. Điều này đặt đầu dò ở vị trí trung tâm trong phạm vi tuyến tính 2,0 mm (80 mil) của nó.

Hỏi: Chiều dài ăn khớp ren tối đa của ren 3/8-24 là bao nhiêu?
MỘT: Chiều dài ren ăn khớp tối đa được khuyến nghị là 0,563 inch. Vượt quá chiều dài này có thể gây kẹt trong quá trình lắp đặt.

Hỏi: Cáp FluidLoc 330103-00-13-20-12-05 khác với cáp tiêu chuẩn ở điểm nào?
MỘT: Cáp FluidLoc (tùy chọn "12") được chế tạo đặc biệt để ngăn chất lỏng thấm vào bên trong cáp. Cáp tiêu chuẩn (tùy chọn "02") không có tính năng này. FluidLoc được khuyến nghị sử dụng trong các ứng dụng mà cáp đầu dò có thể tiếp xúc với dầu hoặc các chất lỏng khác.

Hỏi: Đường kính trục tối thiểu được khuyến nghị cho việc đo rung động hướng tâm là bao nhiêu?
MỘT: Đường kính trục tối thiểu được khuyến nghị là 76,2 mm (3 inch). Các phép đo trên trục nhỏ hơn thường sẽ dẫn đến sự thay đổi hệ số tỷ lệ.
