330103-00-12-10-11-05 NSv Thăm dò

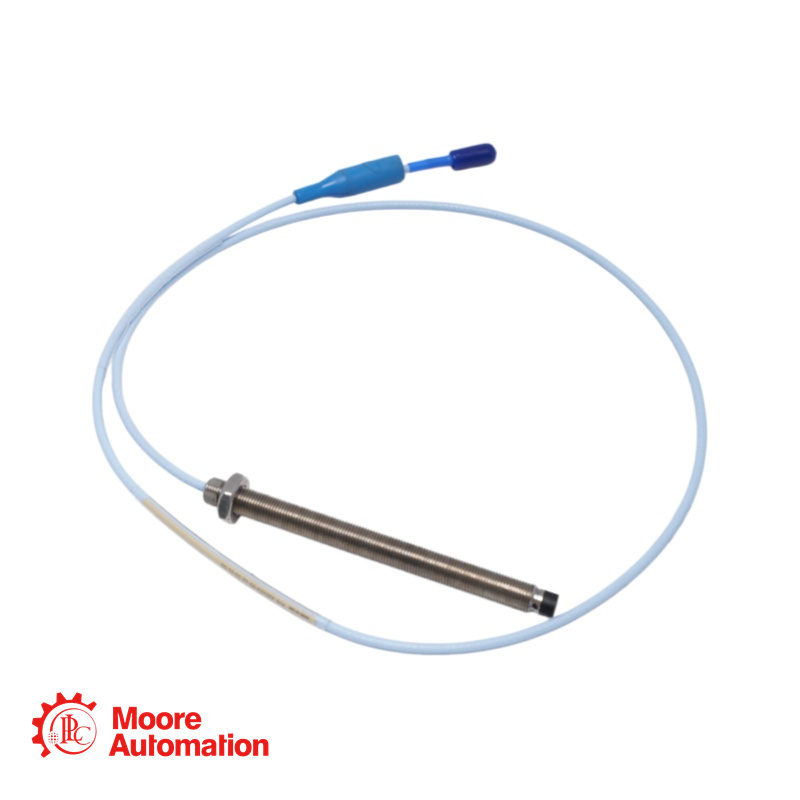

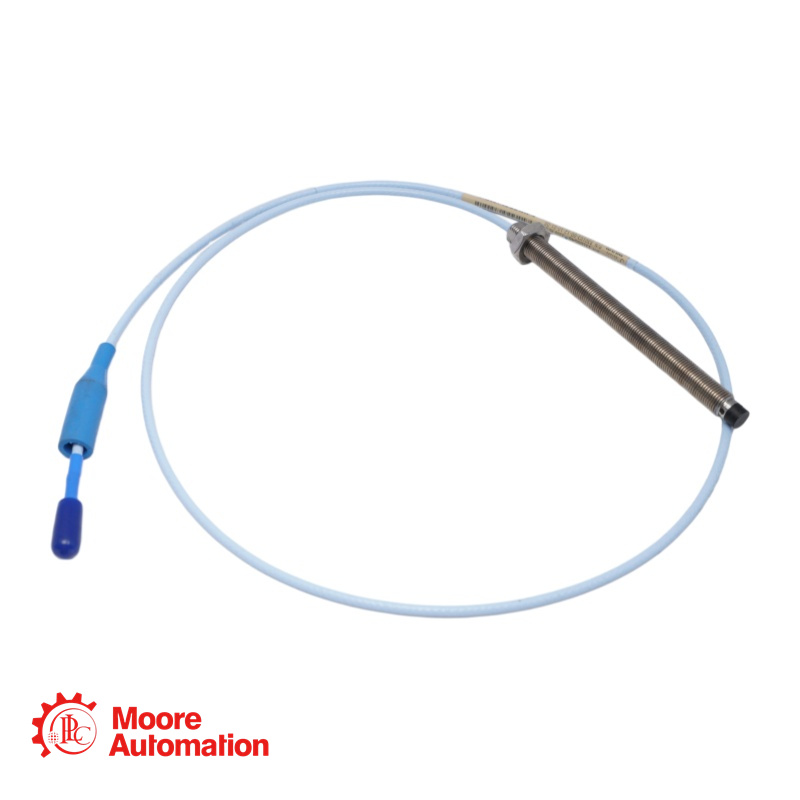

Cảm biến tiệm cận 330103-00-12-10-11-05 là một cảm biến tiệm cận gắn tiêu chuẩn thuộc dòng 3300 XL 8 mm. Nó được thiết kế để đo độ rung và vị trí trong các máy móc quay như máy có ổ trục màng chất lỏng, máy nén, máy bơm và tuabin.

Đầu dò này có ren 3/8-24 UNF và là một phần của Hệ thống cảm biến tiệm cận 3300 XL 8 mm, mang lại hiệu suất tiên tiến trong các hệ thống cảm biến tiệm cận dòng điện xoáy. Hệ thống này hoàn toàn tuân thủ Tiêu chuẩn API 670 của Viện Dầu khí Hoa Kỳ (API) về cấu hình cơ khí, phạm vi tuyến tính, độ chính xác và độ ổn định nhiệt độ.

330103-00-12-10-11-05 CHI TIẾT

Mã số linh kiện: 330103-00-12-10-11-05
Mẫu cơ bản: 330103 - Đầu dò 3300 XL 8 mm, ngàm tiêu chuẩn, ren 3/8-24 UNF, không bọc thép
Chiều dài chưa ren (AA):00: 0,0 inch
Chiều dài tổng thể của vỏ (BB):12: 1,2 inch
Tổng chiều dài cáp (CC):10: 1,0 mét (3,3 feet)
Loại đầu nối và cáp (DD):11: Đầu nối ClickLoc™ đồng trục thu nhỏ với bộ bảo vệ đầu nối, cáp FluidLoc
Phê duyệt của cơ quan (EE):05: Nhiều chứng nhận (CSA, ATEX, IECEx)
Loại ren: 3/8-24 UNF
Giáp: Không có giáp
Kiểu lắp đặt: Lắp đặt phía trước tiêu chuẩn
Khe hở khuyến nghị: 1,27 mm (50 mils) [xấp xỉ -9 Vdc] cho rung động hướng tâm
Hệ số tỷ lệ trung bình: 7,87 V/mm (200 mV/mil)
Cáp thăm dò: 75 Ω ba trục, cách điện FEP, với cấu trúc FluidLoc
Phạm vi nhiệt độ (hoạt động): -35°C đến +120°C (-31°F đến +248°F) tiêu chuẩn
Phạm vi nhiệt độ (bảo quản): -51°C đến +177°C (-60°F đến +350°F)

330103-00-12-10-11-05

Câu hỏi thường gặp (FAQ)

Hỏi: Mục đích của cáp FluidLoc (tùy chọn "11") là gì?
MỘT: Cáp FluidLoc được thiết kế để ngăn dầu và các chất lỏng khác rò rỉ ra khỏi máy thông qua bên trong cáp. Điều này rất quan trọng trong các ứng dụng mà cáp đi xuyên qua vỏ máy và chất lỏng trong quá trình sản xuất phải được chứa bên trong để ngăn ngừa rò rỉ.

Hỏi: Tùy chọn phê duyệt của cơ quan "-05" có nghĩa là gì?
MỘT: Tùy chọn "-05" cho biết đầu dò này có nhiều chứng nhận an toàn khu vực nguy hiểm, bao gồm CSA cho Bắc Mỹ, và ATEX và IECEx cho sử dụng quốc tế. Nó được chấp thuận sử dụng trong các ứng dụng an toàn nội tại (ia) và không gây cháy (nA/ec).

Hỏi: Khoảng cách khe hở chính xác cho trường hợp này là bao nhiêu? 330103-00-12-10-11-05 thăm dò?
MỘT: Đối với các phép đo rung động xuyên tâm, khoảng cách khe hở được khuyến nghị là 1,27 mm (50 mil), tương ứng với điện áp đầu ra khoảng -9 Vdc. Điều này đặt đầu dò ở vị trí trung tâm trong phạm vi tuyến tính 2,0 mm (80 mil) của nó.

Hỏi: Chiều dài ăn khớp ren tối đa của ren 3/8-24 là bao nhiêu?
MỘT: Chiều dài ren ăn khớp tối đa được khuyến nghị là 0,563 inch. Vượt quá chiều dài này có thể gây kẹt trong quá trình lắp đặt.

Hỏi: Đầu dò này sử dụng loại đầu nối nào?
MỘT: Nó sử dụng đầu nối đồng trục thu nhỏ ClickLoc™ bằng đồng thau mạ vàng. Đầu nối này sẽ khóa chặt vào vị trí với tiếng "click" khi siết chặt bằng tay, ngăn ngừa hiện tượng lỏng lẻo do rung động.

Hỏi: Tổng chiều dài cáp của đầu dò này là bao nhiêu?
MỘT: Tổng chiều dài cáp là 1,0 mét (3,3 feet), như đã được chỉ định trong tùy chọn "10".
